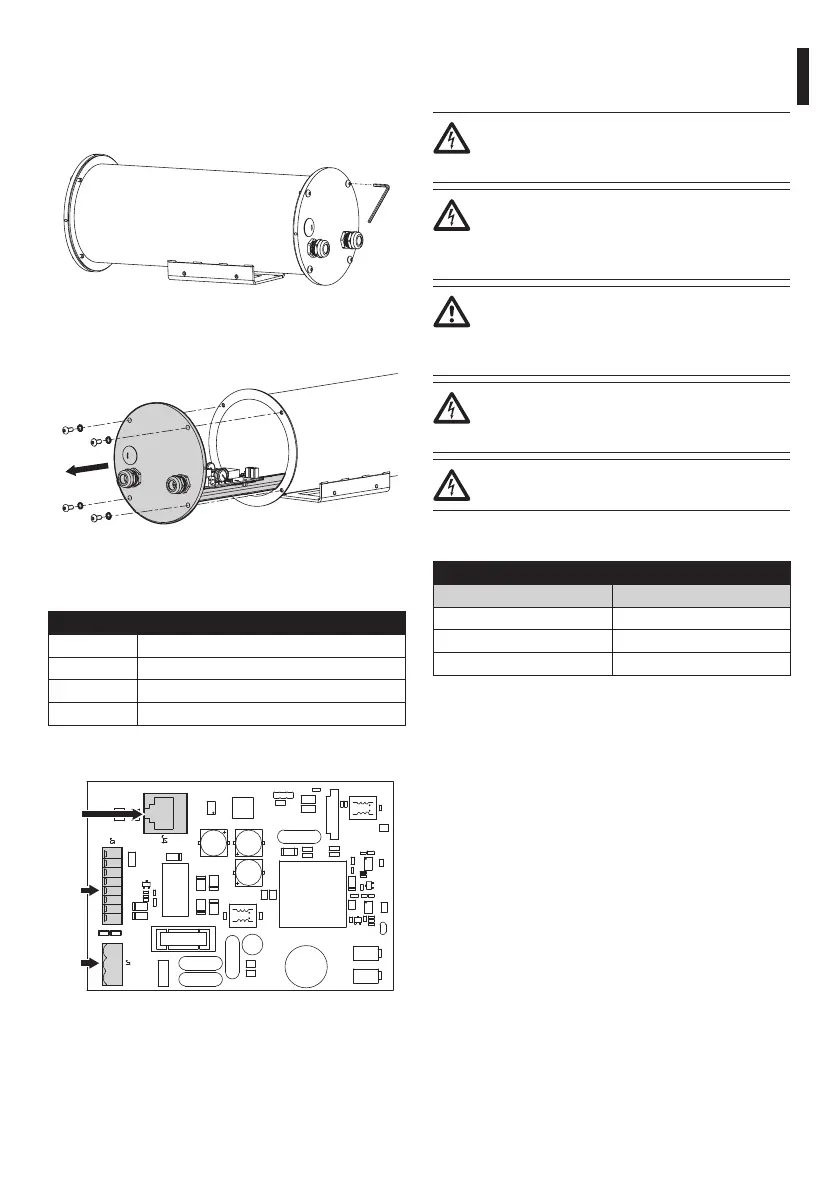

6 Kurulum
6.1 Kameranın açılması
Şek. 1
Şek. 2
6.2 Kart tanımı
KART TANIMI
Konektör İşlev
J1 Kart için güç kaynağı
J3 Yönetim G/Ç
J4 Ağ arayüzü
Tab. 1
J1
J3
J4
Şek. 3
6.3 Güç kaynağı hattının
bağlanması
Elektrik bağlantıları, güç kaynağının
bağlantısı kesildiği ve devre kesici açık
olduğu zaman yapılmalıdır.
Kuruluma başlarken, kurulum için güç
kaynağı spesikasyonlarının cihazın
gerektirdiği özelliklere uygun olduğundan
emin olun.
Topraklama kablosu, diğer iki kablodan
yaklaşık 10 mm daha uzun olmalıdır,
bu şekilde kazara çekilirse yerinden
çıkmayacaktır.
Güç kaynağı ve bağlantı kablolarının,
sistemin güç tüketimi için uygun
olduğundan emin olun.
Bağlantı operatör tarafından erişilebilir
olmamalıdır.
Güç kaynağı kablolarını tabloda açıklanan şekilde J1
ucuna bağlayın.
GÜÇ KAYNAĞI HATTININ BAĞLANMASI
Renk Uçlar
Kurucu tarafından tanımlanır N (Nötr)
Kurucu tarafından tanımlanır L (Faz)
Sarı/Yeşil Toprak
Tab. 2
6.4 Ethernet kablosunun
bağlanması
5E kategorisi veya daha yüksek bir UTP kablosu
kullanarak, ikincil konektör kartının J4 konektörünü
bağlayın.
