RU - Русский - Руководство по эксплуатации
6 Document 800-23093 Rev. A

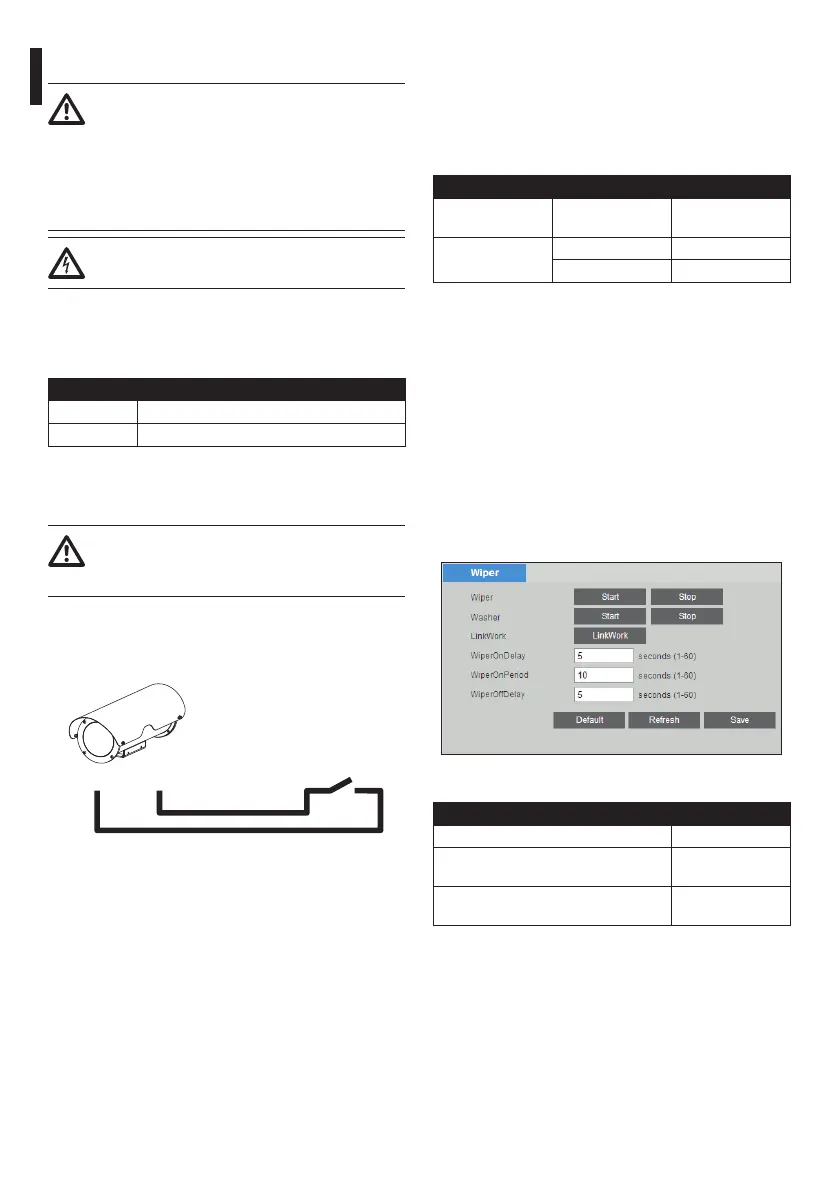

6.5 Подключения реле
Реле используется только для низкого
рабочего напряжения (до 30Vac или
60Vdc) при максимальной силе тока 1
A. Использовать кабели с подходящей
сечением для проверяемой нагрузки,
от минимального 0,25mm² (AWG 24) и до
максимальной 1,5mm² (AWG 16).
Соединение не должно быть доступно
оператору.
Клеммы реле RL размещены в разъеме J3. У реле
отсутствует полярность, поэтому клеммы можно
использовать для напряжения как переменного,
так и постоянного тока.
ПОДКЛЮЧЕНИЯ РЕЛЕ
Клемма Описание
RL Контакты реле
Табл. 3
6.6 Factory reset
Экран наружного кабеля реле или кабеля
передачи аварийного сигнала должен
быть заземлен.
Для восстановления заводских настроек
подключите контакты, показанные на рисунке
(AL1, GND).
AL1 GND
Рис. 4
6.7 Подключение системы
омывателя (опция)
Клеммы омывателя расположены в соединителе
J3. Для контроля используется линия
последовательной связи RS485.
ПОДКЛЮЧЕНИЕ МОЮЩЕГО ОБОРУДОВАНИЯ
Последовательная
линия
Клемма Описание
RS-485 A (+) Линия RS-485
B (-) Линия RS-485
Табл. 4
6.8 Элементы управления Wiper
и Washer
6.8.1 Специальные элементы
управления
Посредством интерфейса, пользователь
камеры может настроить и контролировать
стеклоомыватель и стеклоочиститель.
Настройки можно выполнить в: CAMERA>>LOGIN>
>SETUP>>SYSTEM SETUP>>PERIPHERAL
Рис. 5
СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Действие Preset
Включает стеклоочиститель, если
система вызывает заданное положение
103
Включает стеклоомыватель, если
система вызывает заданное положение
112
Табл. 5
