Manuel d’instructions - Français - FR
7Document 800-23093 Rev. A
6.9 Fermeture de la caméra
Avant de refermer la caméra, réinsérez le fond en
orientant la glissière selon le type d'installation.
Fermez la caméra en veillant à ne pas abîmer le
joint d'étanchéité. S’assurer que le joint étanchel est
correctement introduit dans son siège.
Faire attention pendant la xation. Couple
de serrage: 4Nm.
6.10 Installation de la caméra
Avant de la fermer, vériez que vous avez
correctement orienté la glissière interne de la caméra
en fonction du type d'installation.

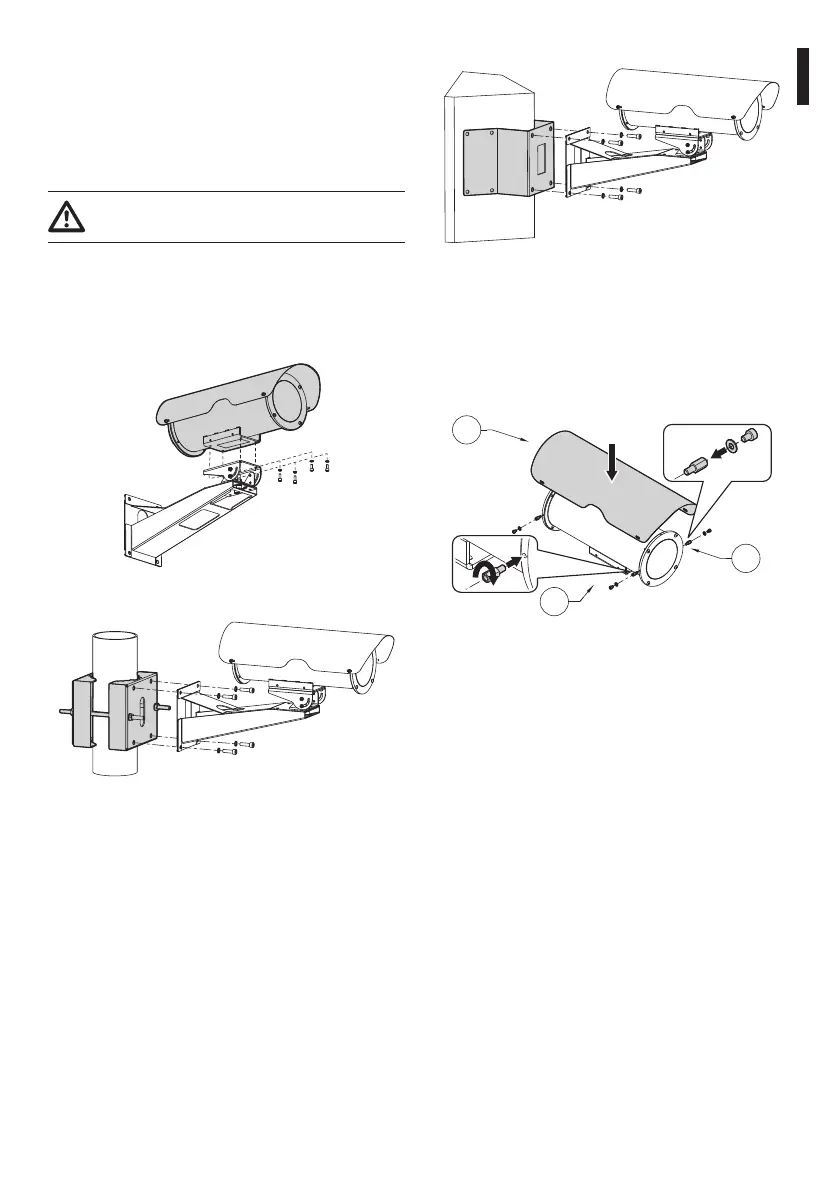

Fig. 6 Fixation avec étrier.
Fig. 7 Fixation avec poteau.
Fig. 8 Fixation avec module angulaire.
6.10.1 Fixation du double toit
Visser sur les brides du caisson les entretoises
hexagonales en dotation (01). Placer le double toit
sur le caisson (02) et le xer avec les vis en dotation
sur les entretoises (03).
01
03
02
Fig. 9
