6.9 Schließen der Kamera
Bevor die Kamera erneut geschlossen wird, die untere
Abdeckplatte wieder einfügen. Dabei den Schlitten
im Hinblick auf die Installationsart ausrichten.
Die Kamera schließen. Dabei darauf achten, die
Dichtung nicht zu beschädigen. Sich vergewissern,
dass die Dichtung korrekt in die eigene Sitz
eingeführt ist.
Auf die Befestigung achten.
Anzugsdrehmoment: 4Nm.
6.10 Installation der Kamera
Vor dem Schließen sicherstellen, dass der innere
Schlitten der Kamera korrekt im Hinblick auf die
Installationsart ausgerichtet ist.

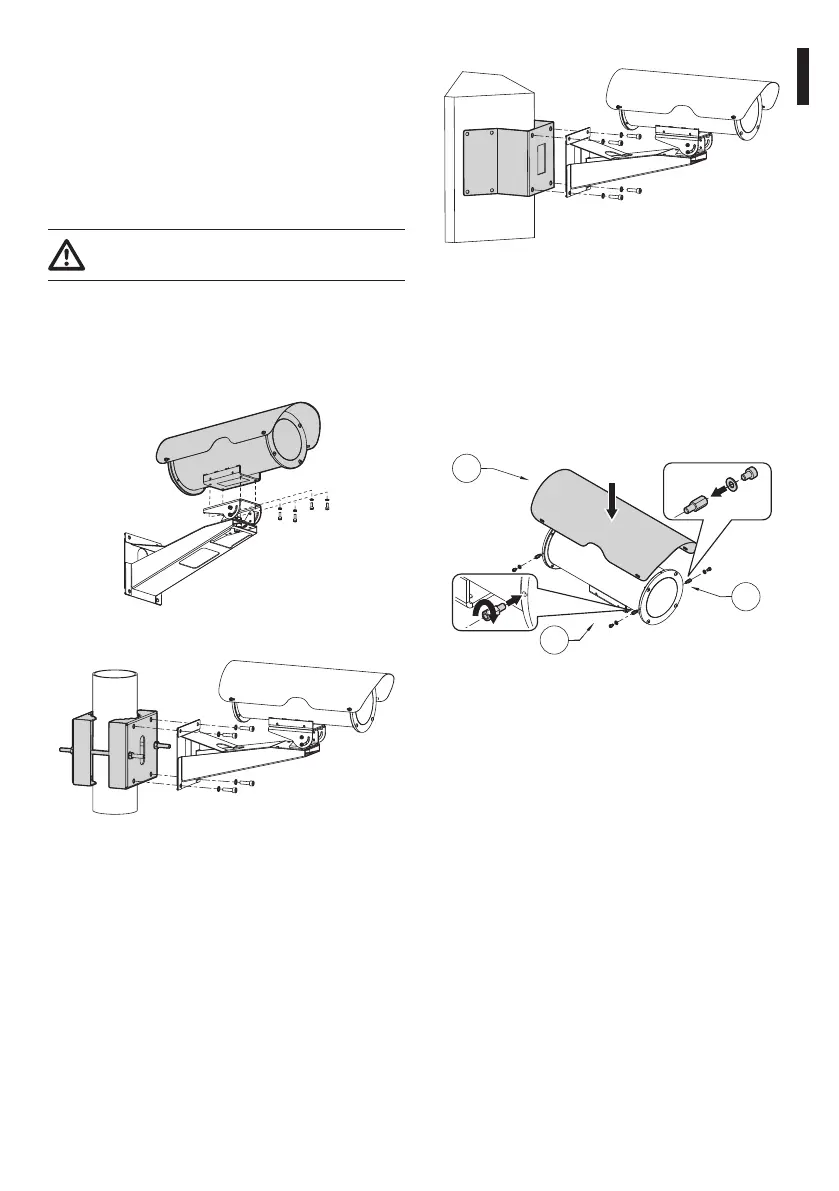

Abb. 6 Befestigung mit Bügel.
Abb. 7 Befestigung an Mastverseilung.
Abb. 8 Befestigung mit Winkelmodul.
6.10.1 Befestigung des Dachs
Die mitgelieferten sechseckigen
Befestigungszwischenlagen auf den Flanschen
des Gehaüses schrauben. Das Sonnenschutzdach
auf dem Gehaüse positionieren (02) und mit den
mitgelieften Schrauben auf den Zwischenlagen es
befestigen (03).
01
03
02
Abb. 9
