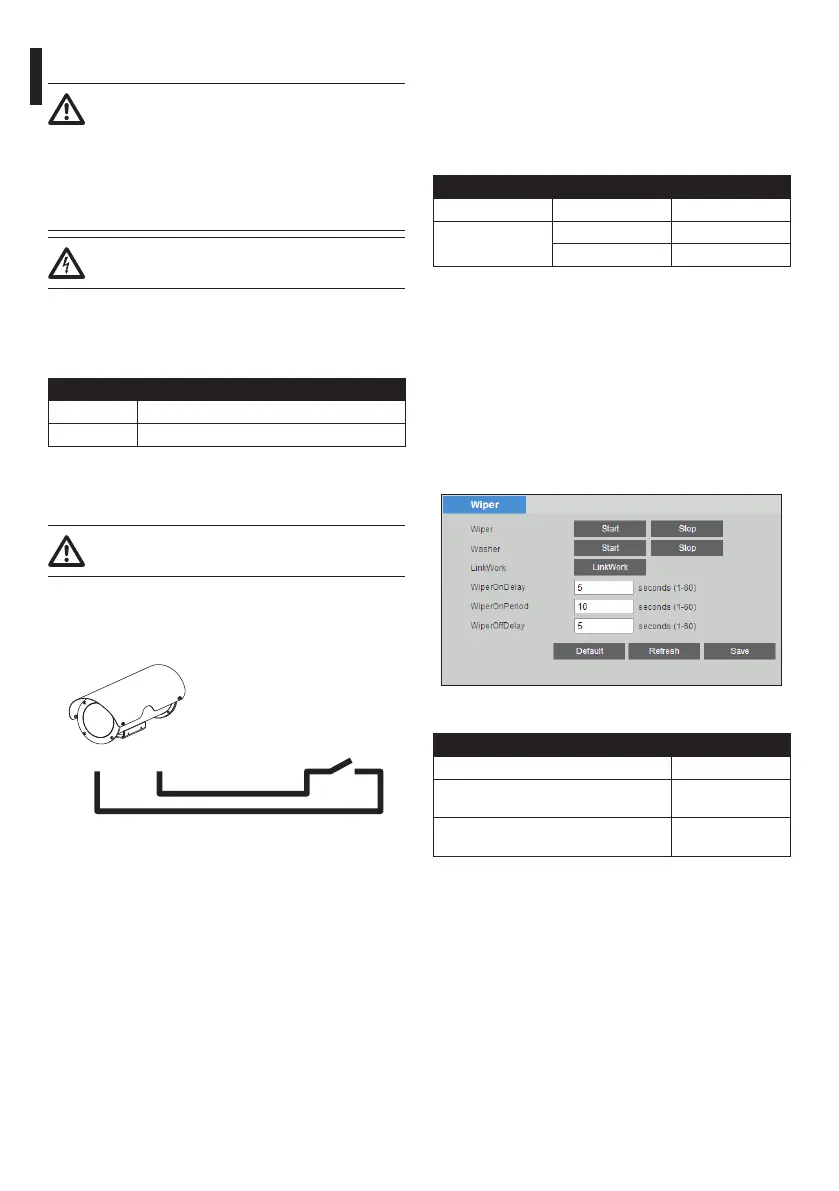

6.5 Collegamento del relè
Il relè è utilizzabile solamente per basse
tensioni di lavoro (no a 30Vac oppure
60Vdc) e con una corrente massima di 1A.
Utilizzare cavi di sezione idonea al carico
da controllare e compresa tra un minimo di
0,25mm² (AWG 24) e un massimo di 1,5mm²
(AWG 16).
Il collegamento non deve essere accessibile
all'operatore.
I morsetti del relè RL sono situati nel connettore J3.
Il relè non ha polarità e pertanto i morsetti possono
essere usati indierentemente, per tensioni alternate
oppure continue.
COLLEGAMENTO DEL RELÈ
Morsetto Descrizione
RL Morsetti del relé
Tab. 3
6.6 Factory reset
La calza esterna del cavo allarmi e relè deve
essere collegata a terra.
Per eettuare il ripristino delle impostazioni di
fabbrica collegare i contatti illustrati in gura (AL1,
GND).
AL1 GND
Fig. 4
6.7 Collegamento dell'impianto
di lavaggio (opzionale)
I morsetti dell’impianto di lavaggio sono situati nel
connettore J3. Il controllo avviene mediante una linea
seriale RS485.
COLLEGAMENTO DELL’IMPIANTO DI LAVAGGIO
Linea seriale Morsetto Descrizione
RS-485 A (+) Linea RS-485
B (-) Linea RS-485
Tab. 4
6.8 Controlli Wiper e Washer
6.8.1 Comandi speciali
Attraverso l'interfaccia utente della telecamera si può
impostare e controllare il Washer e il Wiper.
Le impostazioni possono essere congurate
in: CAMERA>>LOGIN>>SETUP>>SYSTEM
SETUP>>PERIPHERAL
Fig. 5
COMANDI SPECIALI
Azione Preset
Attiva il Wiper quando il sistema richiama
la posizione di preset
103
Attiva il Washer quando il sistema richiama
la posizione di preset
112
Tab. 5
