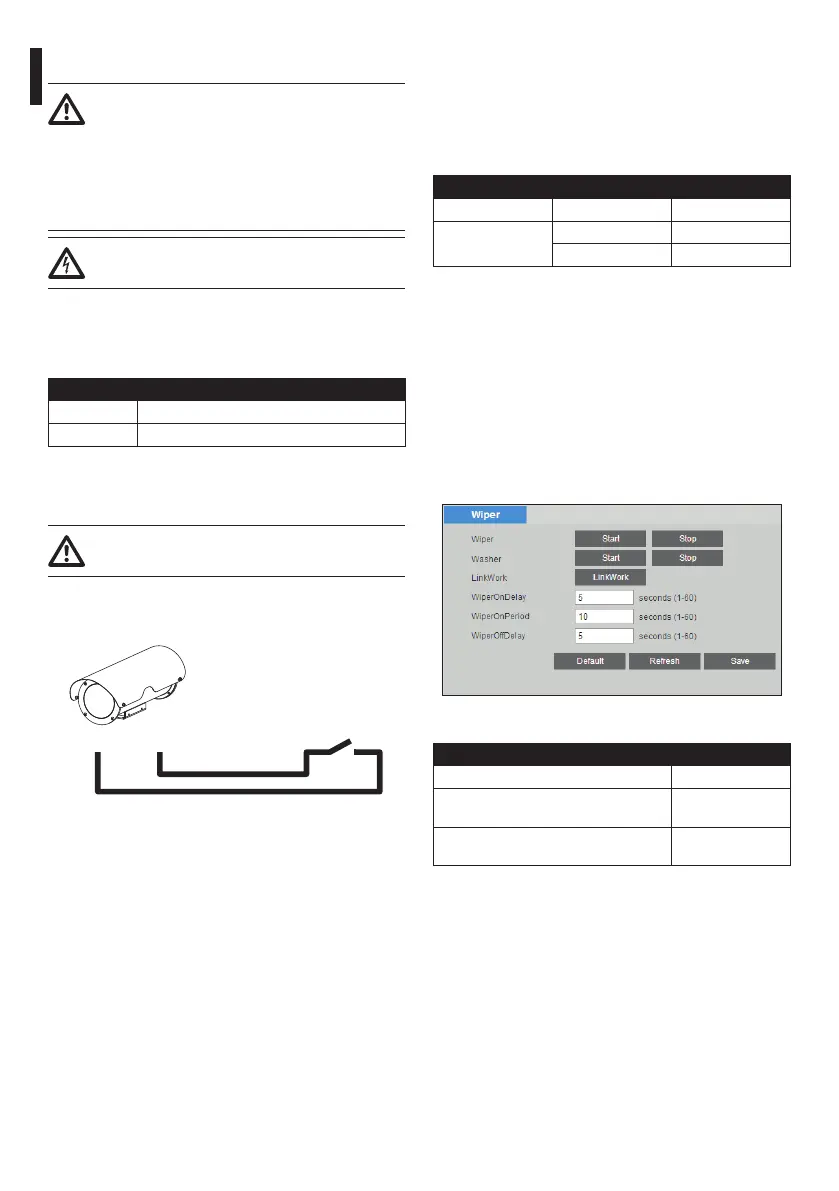

TR - Türkçe - Kullanım klavuzu
6 Document 800-23093 Rev. A
6.5 Röle bağlantısı
Röle, sadece düşük çalışma gerilimlerinde
(30 Vac veya 60 Vdc’ye kadar) ve maksimum
1A akım ile kullanılabilir. Kesiti kontrol
edilecek yük için uygun olan kabloları
kullanın. Minimum kesiti 0,25 mm² (AWG
24) ve maksimum kesiti 1,5 mm² (AWG 16)
olan kablolar kullanın.
Bağlantı operatör tarafından erişilebilir
olmamalıdır.
RL röle kelepçeleri J3 konektöründe bulunur.
Rölenin polaritesi yoktur ve bu nedenle uçlar, akımın
değişken veya sürekli olup olmadığına bakılmaksızın
kullanılabilir.
RÖLE BAĞLANTISI
Uç Açıklama
RL Röle uçları
Tab. 3
6.6 Factory reset
Harici röle ve alarm kablosunun koruması
topraklanmalıdır.
Fabrika varsayılan ayarlarını geri yüklemek için
kontakları şekil (AL1, Toprak).
AL1 GND
Şek. 4
6.7 Yıkama sisteminin bağlantısı
(isteğe bağlı)
Yıkama sistemi uçları J3 konektöründe bulunur.
Kontrol, bir seri RS485 hattı kullanılarak
gerçekleştirilir.
YIKAYICININ BAĞLANMASI
Seri hat Uç Açıklama
RS-485 A (+) RS-485 hattı
B (-) RS-485 hattı
Tab. 4
6.8 Silecek ve su pompası
kontrolleri
6.8.1 Özel kontroller
Kameranın web kullanıcı arayüzü, silecek ve su
pompası ayarlarını ve kontrolünü destekliyor.
Ayarlar şu adresten yapılandırılabilir: CAMERA>>LOGI
N>>SETUP>>SYSTEM SETUP>>PERIPHERAL
Şek. 5
ÖZEL KONTROLLER
Eylem Preset
bir silecek operasyon çağırdığında.Sistem
preset pozisyonunu：
103
Pompayı tekrar çalıştırın Sistem preset
pozisyonunu：
112
Tab. 5
