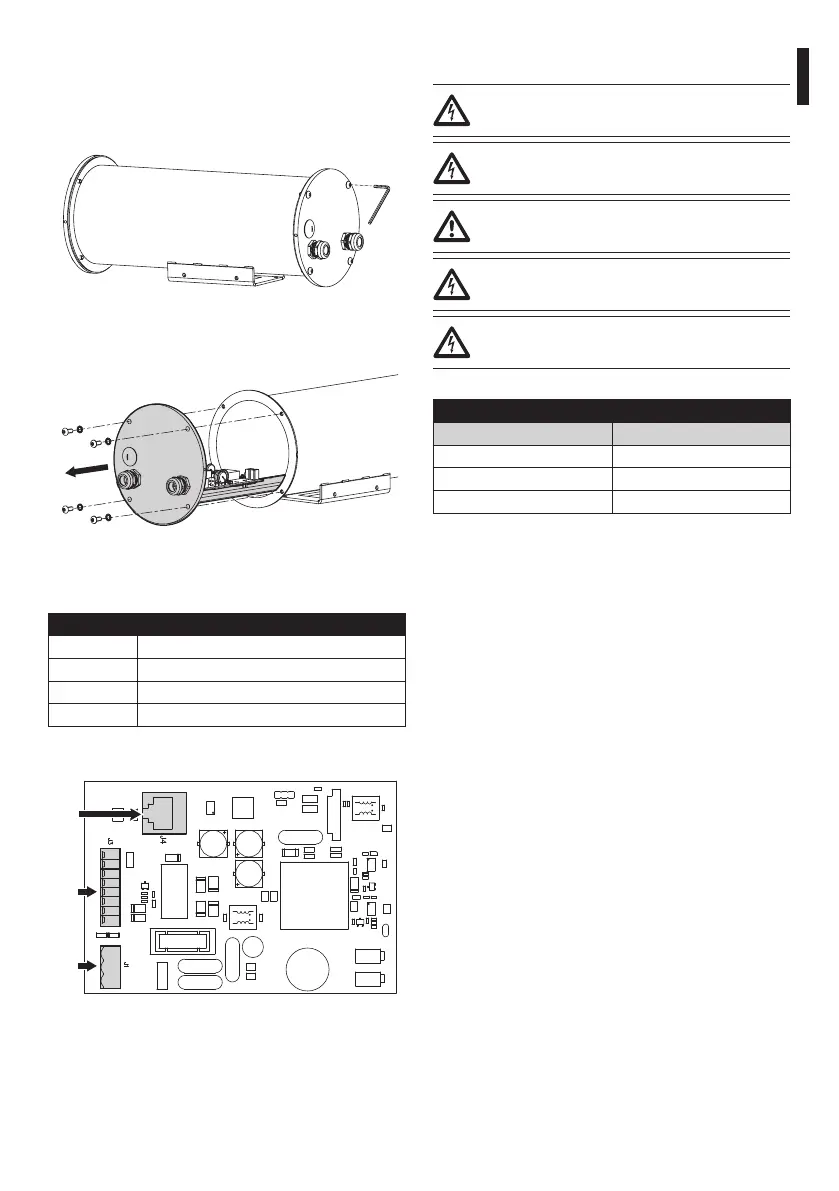

6 安装
6.1 打开摄像机
图 1
图 2
6.2 电路板描述
电路板描述
连接器 功能
J1 电路板的电源
J3 管理 输入/输出
J4 网路接口
表 1
J1
J3
J4
图 3
6.3 电源线的连接
必须在电源断开并且断路器断开的情况下，
进行接线。
开始安装时，请确保安装电源的规格与设备
所要求的一致。
接地电缆应该比其他两个长约10mm。这样
被拉拽时，它也不会被意外断开。
确保电源和连接线缆适合系统的功耗。
连接不能由操作员访问.
按照表中的说明将电源线连接到J1端子。
电源线的连接
颜色 端子
由安装程序定义 N (中间)
由安装程序定义 L (相位)
黄色/绿色 接地
表 2
6.4 连接以太网网线
使用5E类别或更高的UTP线缆连接辅助连接器板的
J4连接器。.
