表 54: 控制器卡组件 (继续)
3 USB 端口
4 以太网端口 A
5 以太网端口 B
6 下方扩展模块连接端口
7 控制器卡指示灯，自顶向下
• 绿色控制器运行状态。 该指示灯闪烁表示控制器处于良好运行状态，正常工
作。
• 黄色控制器错误。 如果控制器遇到硬件问题，该指示灯将会点亮。 在此情况
下，绿色指示灯停止闪烁。
• 蓝色单元标识。 该指示灯是可以通过管理 GUI 点亮或熄灭的信标灯。 该指示
灯向用户表明是否需要注意控制器。 请参阅 第 87 页的『查找故障组件并解决
问题』。
1. 从包含故障控制器卡的模块中拔下交流电源线。
2. 在包含有故障控制器卡的模块上，拔下连接到其他模块的扩展互连电缆 (2及6)（如果有）。
3. 拔下以太网电缆（4及5）和 USB 电缆 (3)（如果有）。 （扩展模块没有以太网或 USB 端口。 请参阅
第 144 页的图 78）。
4. 用您的手指拧松控制器上的两颗蓝色外加指旋螺钉 (1)。
5. 借助翼形螺钉，缓慢地从模块中取出控制器。
安装基本或扩展控制器卡

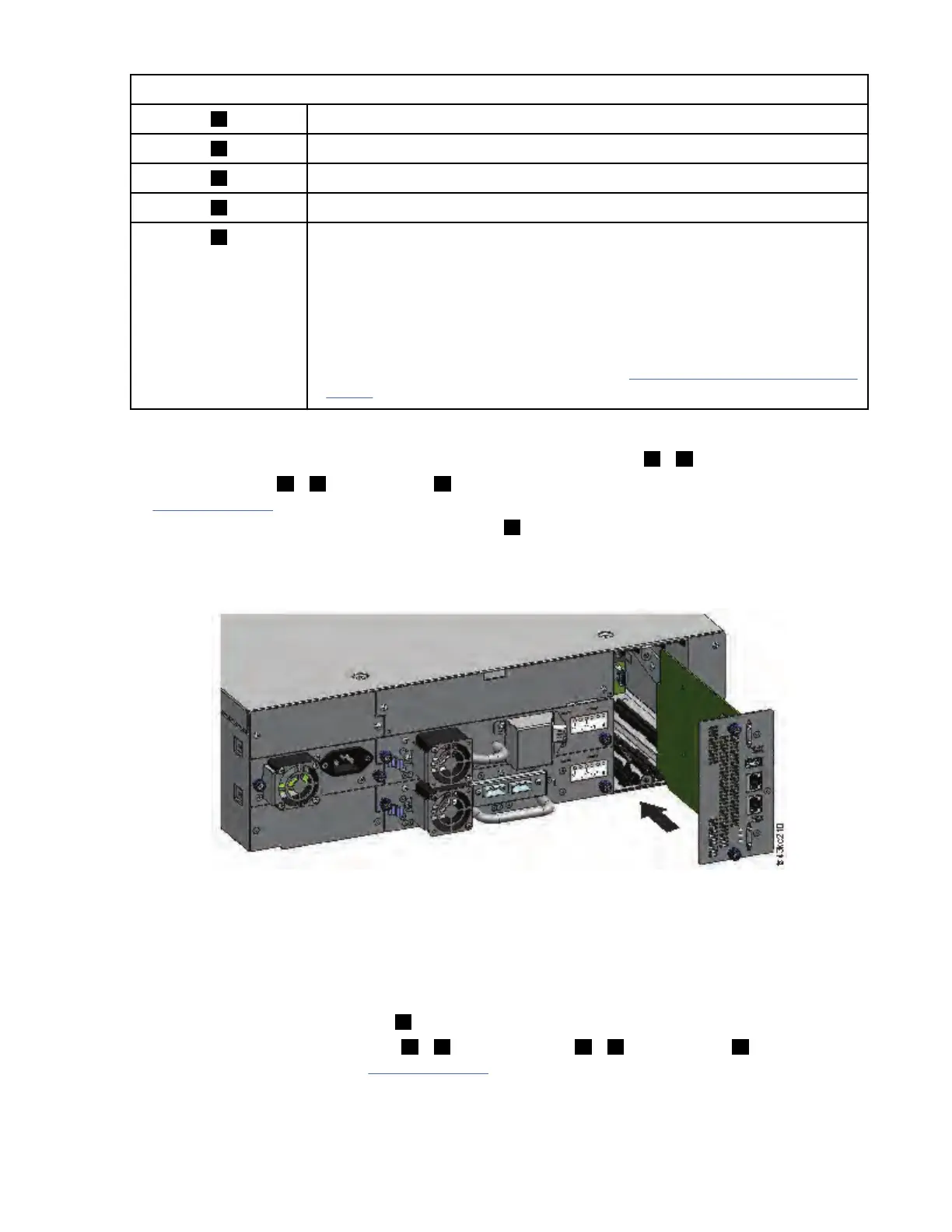

图 79: 安装控制器卡
要点: 基本和扩展模块控制器卡设计为只能与各自的模块咬合。 基本模块控制器卡不能安装到扩展模块中，
反之亦然。 如果在安装控制器卡时遇到阻力，请确保正在将控制器卡安装到正确的模块中。
1. 将新控制器卡放到对齐导轨上。
2. 将控制器卡慢慢滑入模块，直到与模块背部面板平齐。
3. 用您的手指拧紧蓝色外加指旋螺钉 (1)，以将其固定到模块上。
4. 重新插入先前拔下的扩展互连电缆（2及6）、以太网电缆（4及5）和 USB 电缆 (3)。 （扩展模块没
有以太网或 USB 端口。 请参阅 第 144 页的图 78）。
5. 插入交流电源线。
