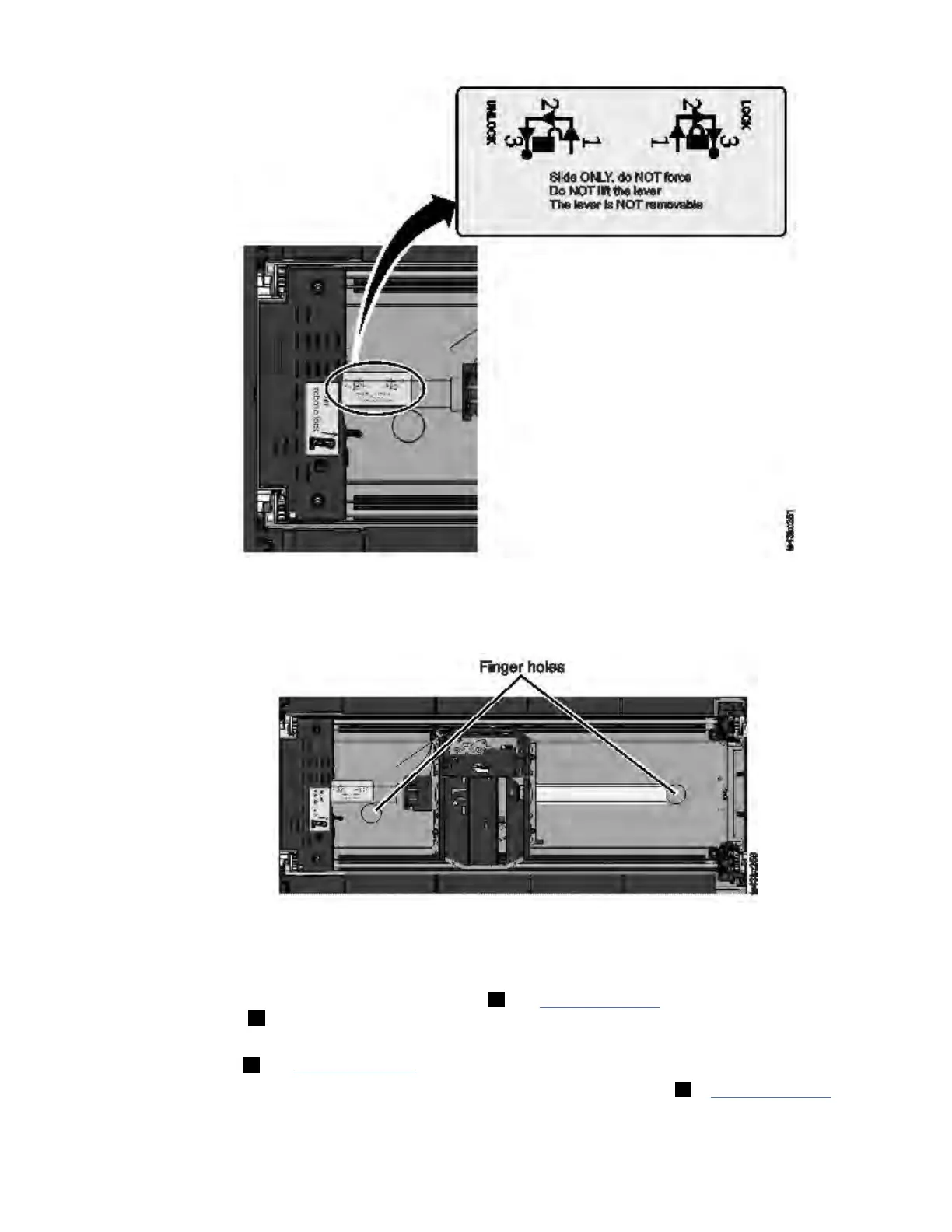

图 81: 解锁机器人装置
4. 将手指伸到存取器上的大孔中，缓慢地向上拉动。
注: 存取器会产生一定的阻力。 向上抬起存取器时，速度不要超过 12 毫米（0.5 英寸）/秒。
图 82: 指孔
5. 轻轻地从模块中抬出存取器，然后将其放置在齿轮装置的顶部。 务必小心，不要损坏电缆盘电缆。
6. 锁定机器人装置，避免下移
7. 在连接了安装盘电缆的存取器顶部，按下滑锁（1，在 第 149 页的图 83 中），然后将存放电缆盘电缆
的部件倾斜 (2).
注: 请注意存取器中电缆盘电缆端发生旋转的位置。 在将新电缆盘电缆连接到存取器时，必须知道该信
息。 请参阅2，在 第 149 页的图 84 中。
8. 将电缆盘电缆从存取器中抬起，然后将其放置在电缆盘机制顶部的支架中（3在 第 149 页的图 83
中）。
IBM Condential
148IBM TS4300 Tape Library 机器类型 3555： 用户指南
