a. 将相邻扩展模块上的前部外加螺丝拧松两整圈。

b. 解锁对齐拉杆。

c. 从基本模块和相邻模块断开并完全拔下扩展互连电缆。卸下扩展互连电缆可以彻底防止在机架中移

入/移出模块时造成电缆损坏。

3. 断开基本模块上的电源线连接。

4. 断开基本模块的以太网、SAS 和光纤通道电缆连接。

5. 完全拧下基本模块的前部外加螺丝。

6. 慢慢地从机架前面挪出基本模块，并将其从机架中取出。

7. 将基本模块放置在水平面上，例如桌子。

8. 卸下磁带库顶盖板（如果存在）。

a. 使用两个小螺丝刀解锁顶盖。

b. 从模块卸下外盖。

从基本模块卸下存取器和电缆盘装置

1. 使用磁带匣释放杆（已在第 147 页的图 80 中圈出）来卸下左侧磁带匣和右侧磁带匣。向上推拉杆，然

后拉出盒带箱。

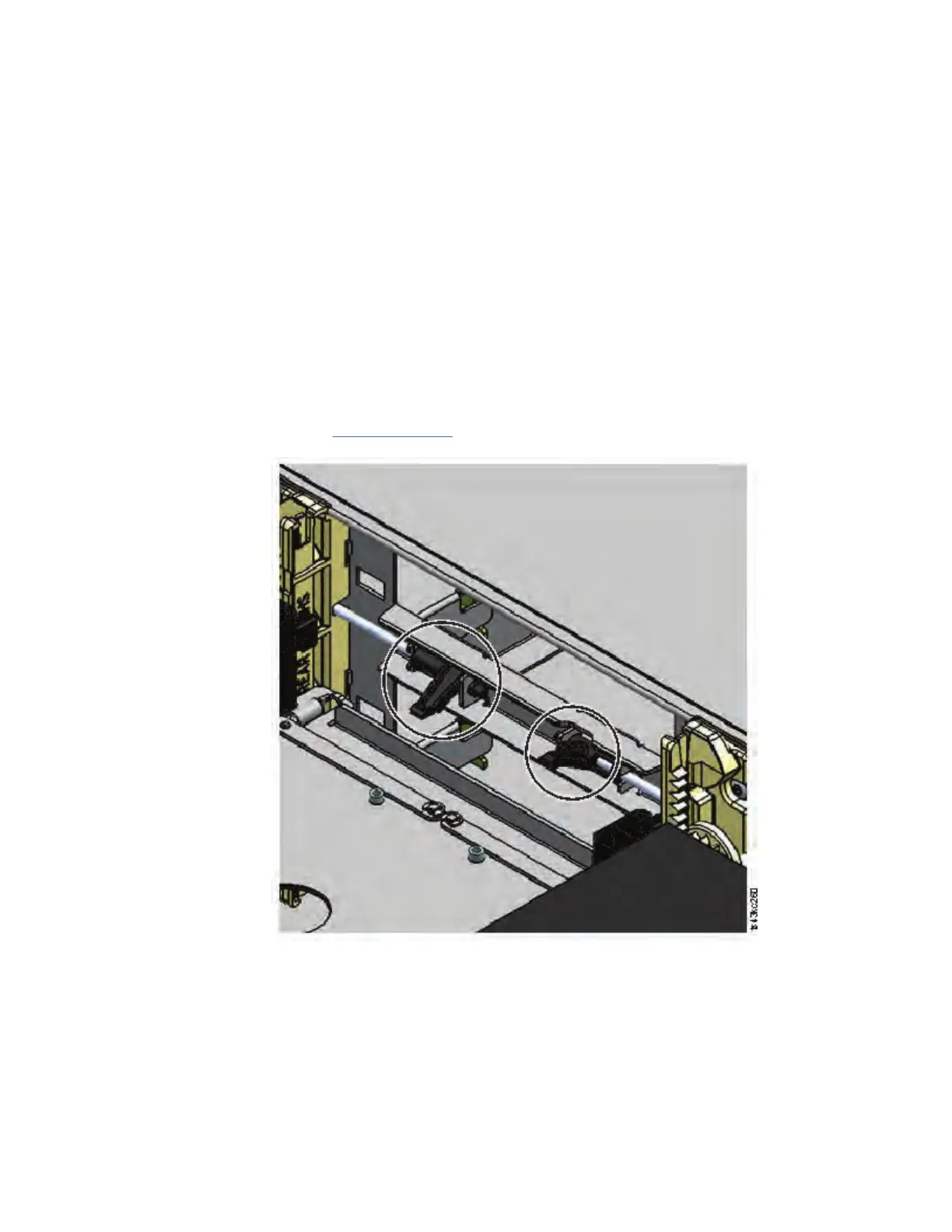

图 80: 盒带箱释放杆

2. 朝着存取器中心滑动盒带支架，以便能够接触到机器人装置锁定拉杆。

3. 站在模块正面，依次按照向左、远离自己和向右的方向移动蓝色拉杆来解锁机器人装置。

IBM Condential

第 6 章升级和维护147
