Bruksanvisning för ENG/DLB - Svenska
Datum: 2012-11-21 Sida 31
Arbeta med ENG: EO425 Sida 31

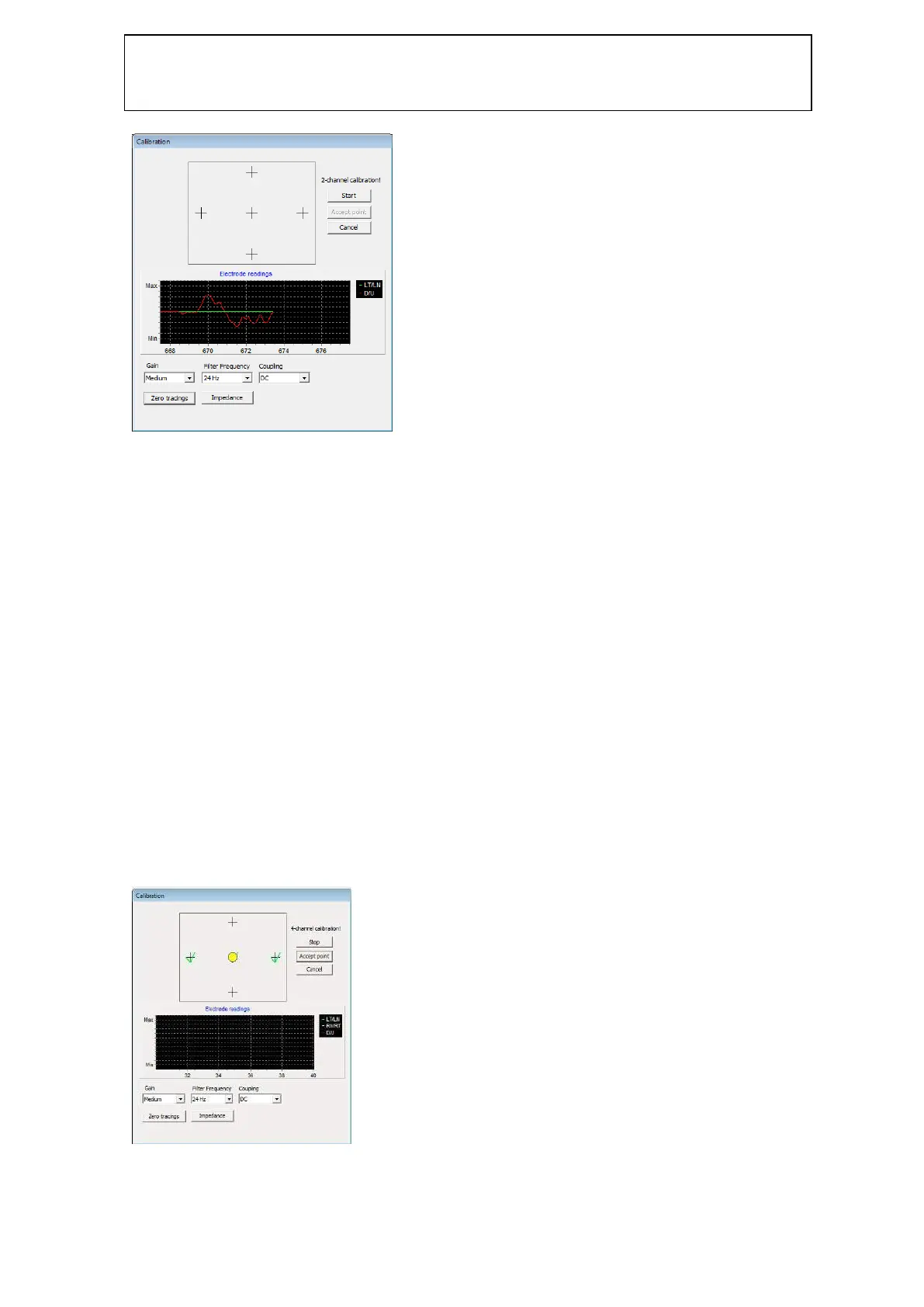

Figur 1.17 Avläsningar av elektrodens förstärkning
Kurvan ”Electrode readings” (Elektrodavläsningar) visar rådata från elektroderna. Kurvan visas i
grönt, vitt och rött som på elektrodkontakterna. När systemet körs i tvåkanalläge ser du bara LT/LN
och D/U. Om du kan se stora störningar i avläsningarna måste du kontrollera elektroderna igen.
Innan du påbörjar en kalibrering kan du justera förstärkningen om svarssignalen från elektroderna
är för låg eller för hög. Be patienten titta åt vänster/höger samt uppåt/nedåt så att du kan ställa in
förstärkningen korrekt. Kurvan får inte ”slå emot” maximi- eller minimimarkeringarna. Om de gör
det måste du välja en lägre förstärkning. I normalfallet ska en medelhög förstärkning väljas.
Filterfrekvensen är 24 Hz som standard och kopplingen är inställd på DC. Du behöver inte ändra
dessa värden. När förstärkningen har ställts in klickar du på ”Start” för att utföra en kalibrering.
Kalibreringsrutinen kräver minst en (1) enhet på kurvan (vågräta linjer) mellan två
kalibreringspunkter. Om du har problem att få kalibreringen att acceptera en punkt så är antingen
förstärkningen för låg eller så förekommer det för mycket signalbrus. Du kan klicka manuellt på
”Accept point” (Acceptera punkt) om kalibreringen inte accepterar punkten automatiskt.
Det är viktigt att du ansluter elektroderna korrekt – du får inte reversera LT/LN, RN/RT eller D/U. I
så fall fungerar inte kalibreringen.
Kalibrering
När impedanstestet har slutförts ska kalibreringen göras. Rutinen liknar VNG-kalibreringen, och
patienten ska instrueras att titta på var och en av de fem (5) punkterna. En grön markering visas
när kalibreringsvinkeln har verifierats.
Figur 1.18 Kalibreringsgränssnitt
