Interacoustics VN415 - Schéma de Branchement

Arbeta med ENG: EO425 Sida 8
Mode d'emploi du VN415 / VO425 - Français
Date : 2010-12-10 Page 8

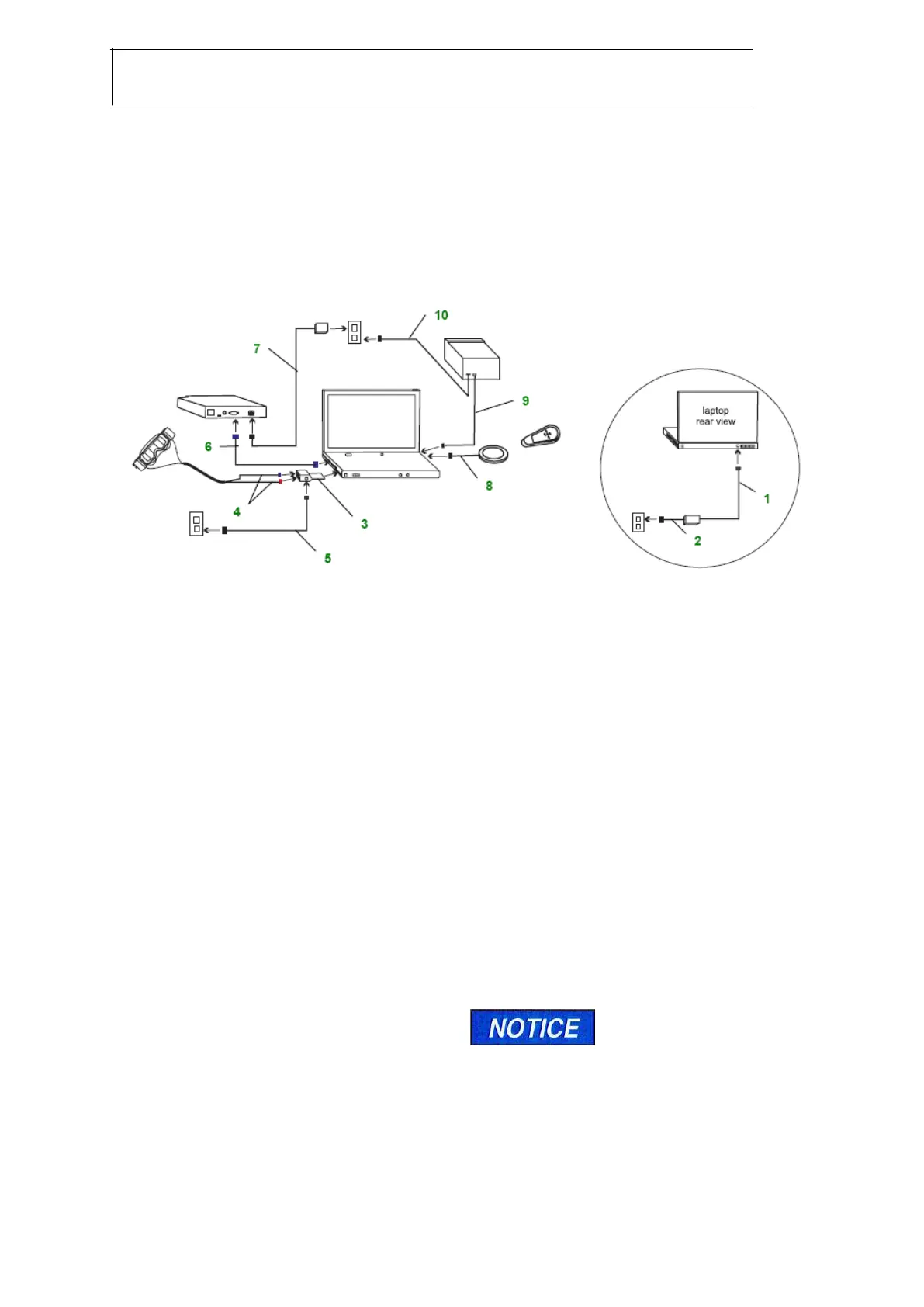

Schéma de branchement
Poste de
travail de
VNG
Branchement du matériel
Branchez le matériel de VNG à un projecteur vidéo et à un ordinateur portable ou à la tour d’un
PC avant d’alimenter les composants.
Brancher le matériel à un ordinateur portable à l’aide de la carte FireWire ® PC
ExpressCard/34
1. Branchez le câble d’alimentation de
l’ordinateur portable (1) sur
l’alimentation et sur le port à l’arrière de
l’ordinateur portable.
7. Branchez le câble d’alimentation du
projecteur (7) sur une prise de courant
standard et sur le port d’alimentation du
projecteur. Ne pas mettre en marche pour
l’instant.
2. Branchez le cordon d’alimentation (2)
sur une prise de courant standard.
8. Branchez la pédale avec connexion USB (8)
le part USB de l’ordinateur portable.
3. Branchez la carte FireWire® PC
ExpressCard/34 (3) dans la fente indiquée
sur le côté de l’ordinateur portable. Ne pas
brancher sur l’alimentation pour l’instant.
9. Branchez le câble de l’imprimante (9) sur
un port USB de l’ordinateur portable.
Branchez le cordon d’alimentation de
l’imprimante (10) sur une prise de courant
standard.
4. Branchez les câbles de la caméra
vidéo (4) sur les ports de la carte
FireWire® PC ExpressCard/34 (câble
rouge sur port rouge ; câble bleu sur
port bleu).
10. Démarrez l’ordinateur portable, le
projecteur vidéo et l’imprimante avant
de lancer le logiciel de VNG.
5. le câble d’alimentation (5) sur la carte
FireWire® PC ExpressCard et sur une
prise de courant standard.
Toujours débrancher la carte
PC ExpressCard/34 avant de la retirer de
l’ordinateur portable.
6. Branchez le câble d’alimentation du
projecteur (6) sur les ports VGA du
projecteur et de l’ordinateur portable.
