Pour brancher le matériel de VNG sur un PC de bureau, la même procédure que celle indiquée pour
l'ordinateur portable doit être suivie.
Si le PC de bureau ne comprend pas de port analogique HD15 VGA ou si seulement un port DVI-I est
disponible, un câble de partage aux caractéristiques suivantes doit être inséré entre le PC et le
moniteur/projecteur :
Câble DVI-I mâle vers 1 Ft. HD15 femelle (VGA) / Câble de partage Y analogique et numérique mâle 6 Ft. DVI-D
(Lien unique)

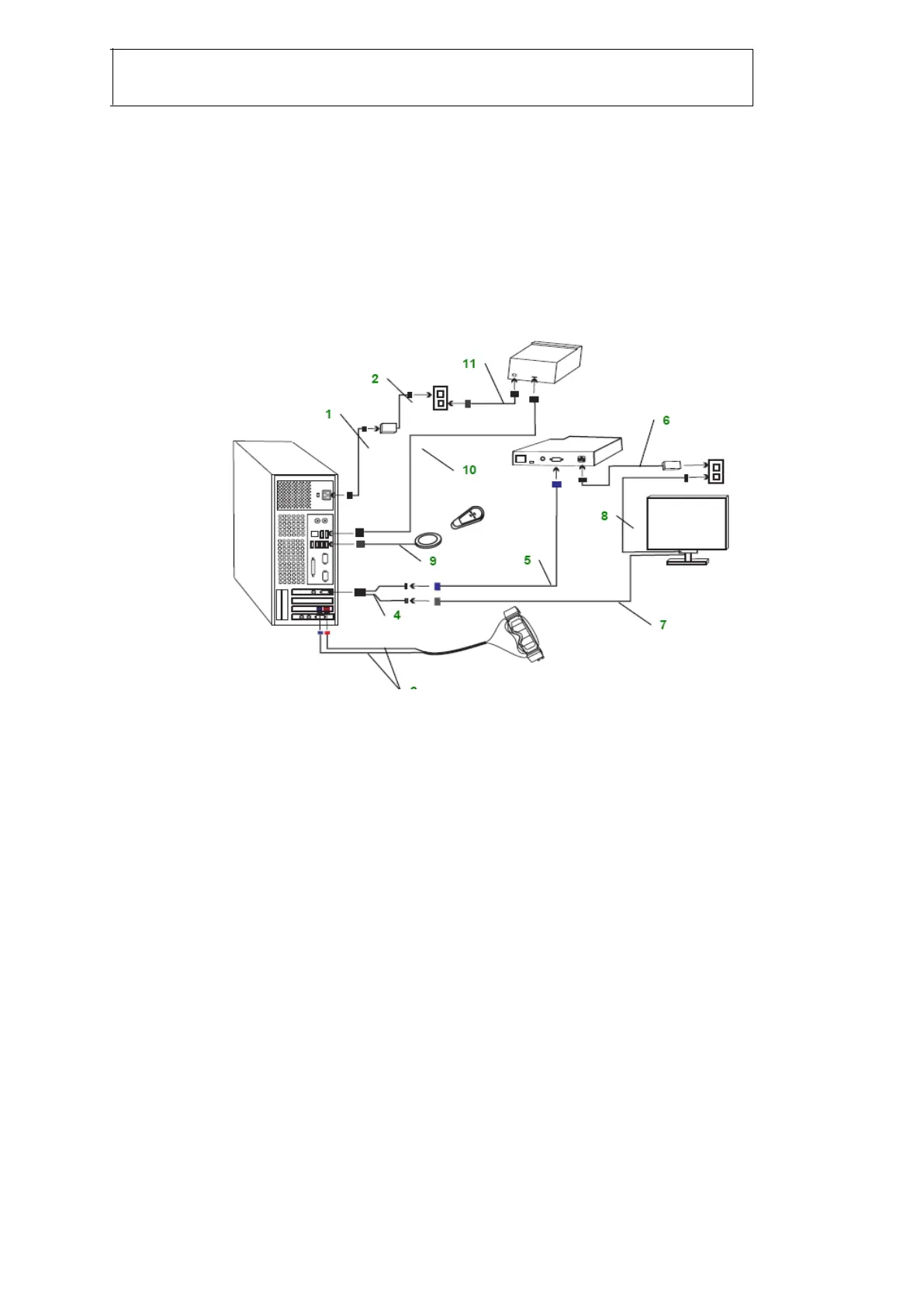

Branchement du matériel sur la tour d’un PC
1. Branchez le câble d’alimentation de l’ordinateur
(1) sur le port à l’arrière de l’ordinateur et
sur l’alimentation.
7. Branchez le câble du projecteur (5) sur les ports
VGA du projecteur et du câble de partage (#2).
2. Branchez le cordon d’alimentation de
l’ordinateur (2) sur une prise de courant
standard
8. Branchez le câble d’alimentation du projecteur
(6) sur une prise de courant standard et sur le
port d’alimentation du projecteur. NE PAS mettre
en marche pour l’instant.
3. Branchez les câbles de la caméra vidéo (3)
sur les ports de la carte FireWire® (câble
rouge sur port rouge ; câble bleu sur port
bleu) sur l’ordinateur.
9. Branchez la pédale avec connexion USB (9)
dans un port USB de l’ordinateur.
4. Branchez la prise du câble de partage
principal (4) sur le port du moniteur de
l’ordinateur
10. Branchez le câble de l’imprimante (10) sur un
port USB de l’ordinateur.
5. Branchez le câble du moniteur (7) sur le port
du câble de partage (#1).
11. Branchez le cordon d’alimentation de
l’imprimante (11) sur une prise de courant
standard.
Remarque : Le câble du moniteur doit être
branché sur le port #1 du câble de partage et le
câble du projecteur doit être branché sur le port
#2 du câble de partage.
12. Démarrez l’ordinateur portable, le projecteur
vidéo et l’imprimante avant de lancer le logiciel
de VNG
6. Branchez le câble d’alimentation du moniteur
(8) sur une prise de courant standard
