Arbeit mit ENG: EO425 Seite 8
Istruzioni per l'uso di VN415 / VO425 - Italiano
Data: 2010-12-20 Pagina 8

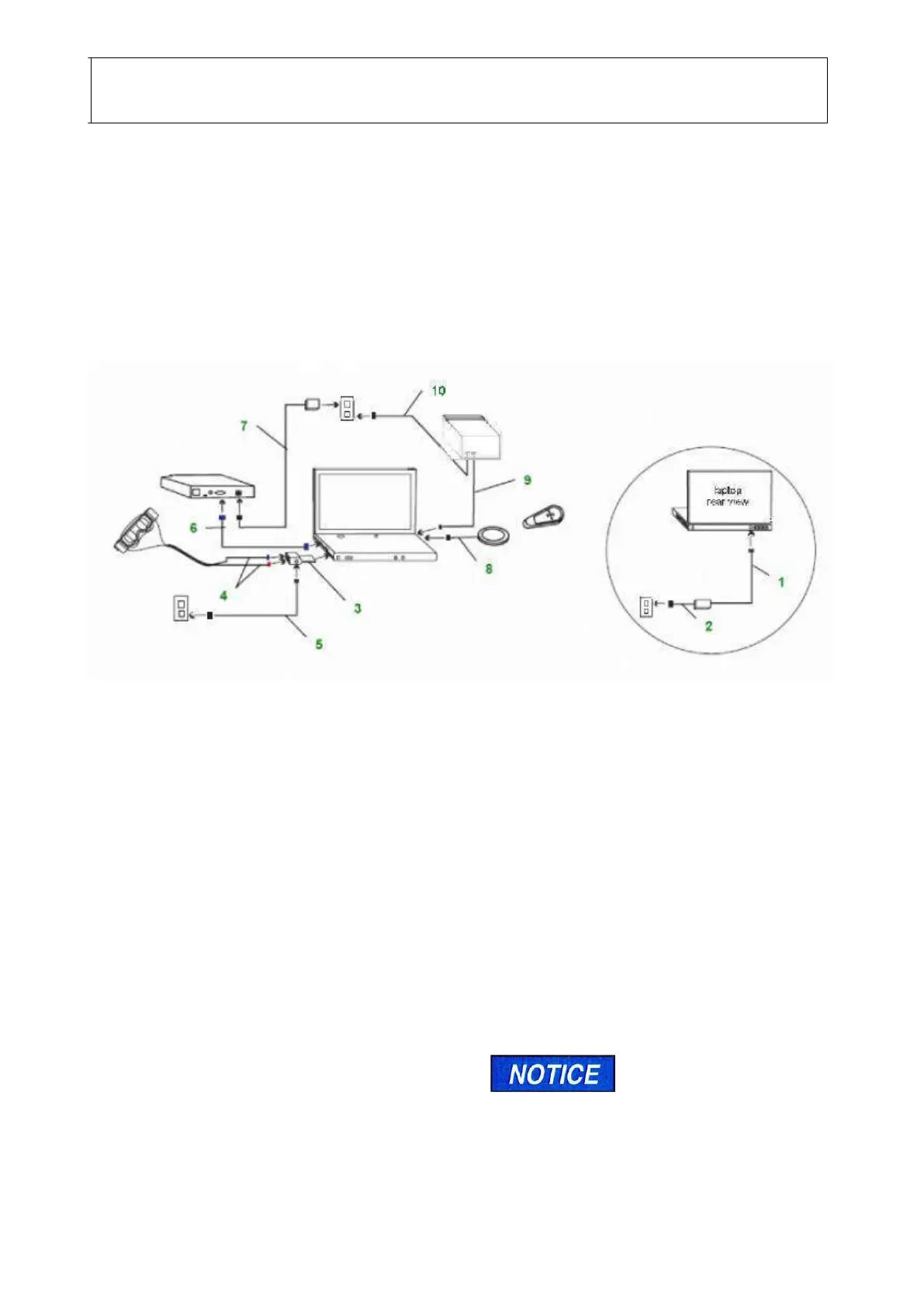

Schema di connessione
Collegamento dell'hardware
Prima di attivare l'alimentazione dei componenti, collegare l'unità VNG al proiettore video e al laptop o al PC
Tower.
Collegamento dell'hardware al laptop mediante la scheda FireWire® PC ExpressCard/34
vista posteriore del laptop
1. Inserire il cavo di alimentazione del laptop
(1) nell'alimentatore e nell'apposita presa sul
retro del laptop.
2. Inserire il cavo di alimentazione (2) in una
presa di corrente standard.
3. Inserire la scheda FireWire® PC
ExpressCard/34 (3) nell'apposito slot laterale
sul laptop. Non attivare ancora l'alimentazione.
4. Inserire i cavi della videocamera (4) nelle
porte FireWire® (cavo rosso nella porta rossa,
cavo blu nella porta blu) sulla scheda
FireWire® PC ExpressCard/34.
5. Collegare il cavo di alimentazione (5) alla
scheda FireWire® PC ExpressCard e a una
presa di corrente standard.
6. Inserire il cavo di alimentazione del
proiettore (6) nelle porte VGA del proiettore e
nel laptop.
7. Inserire il cavo di alimentazione del
proiettore (7) in una presa di corrente standard
e nella presa di alimentazione del proiettore.
Non attivare ancora l'alimentazione.
8. Inserire il commando a pedale USB collegato
(8) nella porta USB sul computer portatile.
9. Inserire il cavo della stampante (9) in una
porta USB del laptop. Inserire il cavo di
alimentazione della stampante (10) in una
presa di corrente standard.
10. Accendere il laptop, il proiettore e la
stampante prima di avviare il software VNG.
Spegnere sempre
l'alimentazione della scheda FireWire® PC
ExpressCard/34 prima di rimuoverla dal
laptop.
