Per collegare il dispositivo hardware VNG a un PC desktop, occorre eseguire la stessa procedura usata per
il laptop.
Se il PC non dispone di una porta analogica VGA HD15, o se è disponibile una sola porta DVI-I, è
necessario utilizzare un cavo splitter per collegare il PC al monitor/proiettore:
Da connettore maschio DVI-I a connettore femmina HD15 da 30 cm (VGA) / cavo splitter maschio DVI-D (monocanale)
da 1,8 m ca. analogico e digitale

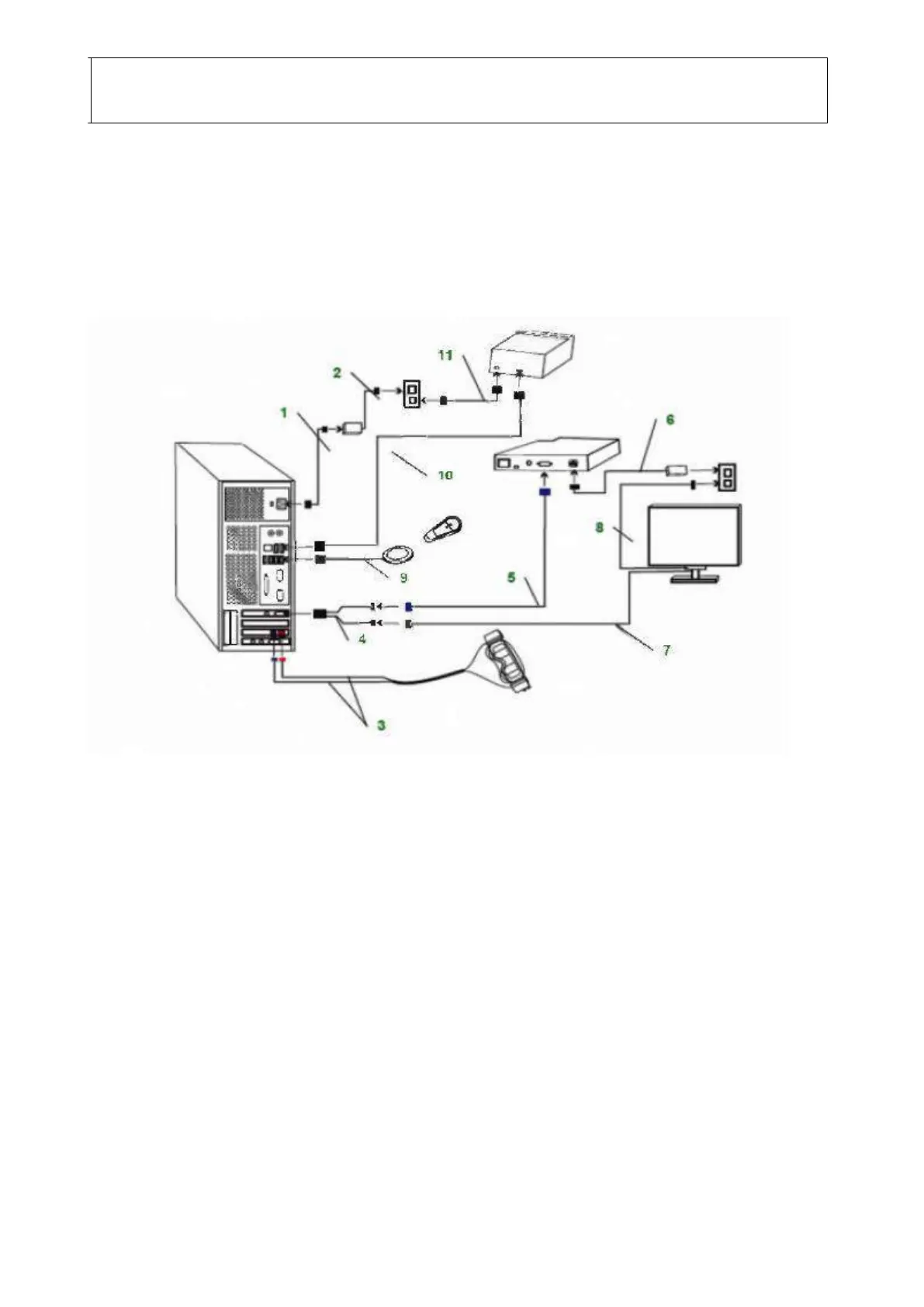

Collegamento dell'hardware a un PC Tower
1. Inserire il cavo di alimentazione del computer
(1) nell'apposita presa sul retro del computer e
nell'alimentatore.
2. Collegare il cavo di alimentazione del computer
(2) a una presa di corrente standard.
3. Inserire i cavi della videocamera (3) nelle porte
FireWire® (cavo rosso nella porta rossa, cavo
blu nella porta blu) sul computer.
4. Inserire il connettore principale del cavo splitter
(4) nella porta del monitor sul computer.
5. Inserire il cavo del monitor (7) nella porta del
cavo splitter (N. 1).
Nota: il cavo del monitor deve essere inserito
nella porta N. 1 del cavo splitter e il cavo del
proiettore deve essere inserito nella porta N. 2
del cavo splitter.
6. Inserire il cavo di alimentazione del monitor (8)
in una presa di corrente standard.
7. Inserire il cavo del proiettore (5) nelle porte
VGA del proiettore e nella presa del cavo splitter
(N. 2).
8. Inserire il cavo di alimentazione del proiettore
(6) in una presa di corrente standard e nella
presa di alimentazione del proiettore. NON
attivare ancora l'alimentazione.
9. Inserire il commando a pedale USB collegato (9)
nella porta USB sul computer.
10. Inserire il cavo della stampante (10) in una
porta USB del computer.
11. Inserire il cavo di alimentazione della
stampante (11) in una presa di corrente standard.
12. Accendere il computer, il proiettore e la
stampante prima di avviare il software VNG.
