Travailler avec ENG: EO425 Page 29
Mode d'emploi du ENG/DLB - Français
Date : 2011-09-27 Page 29

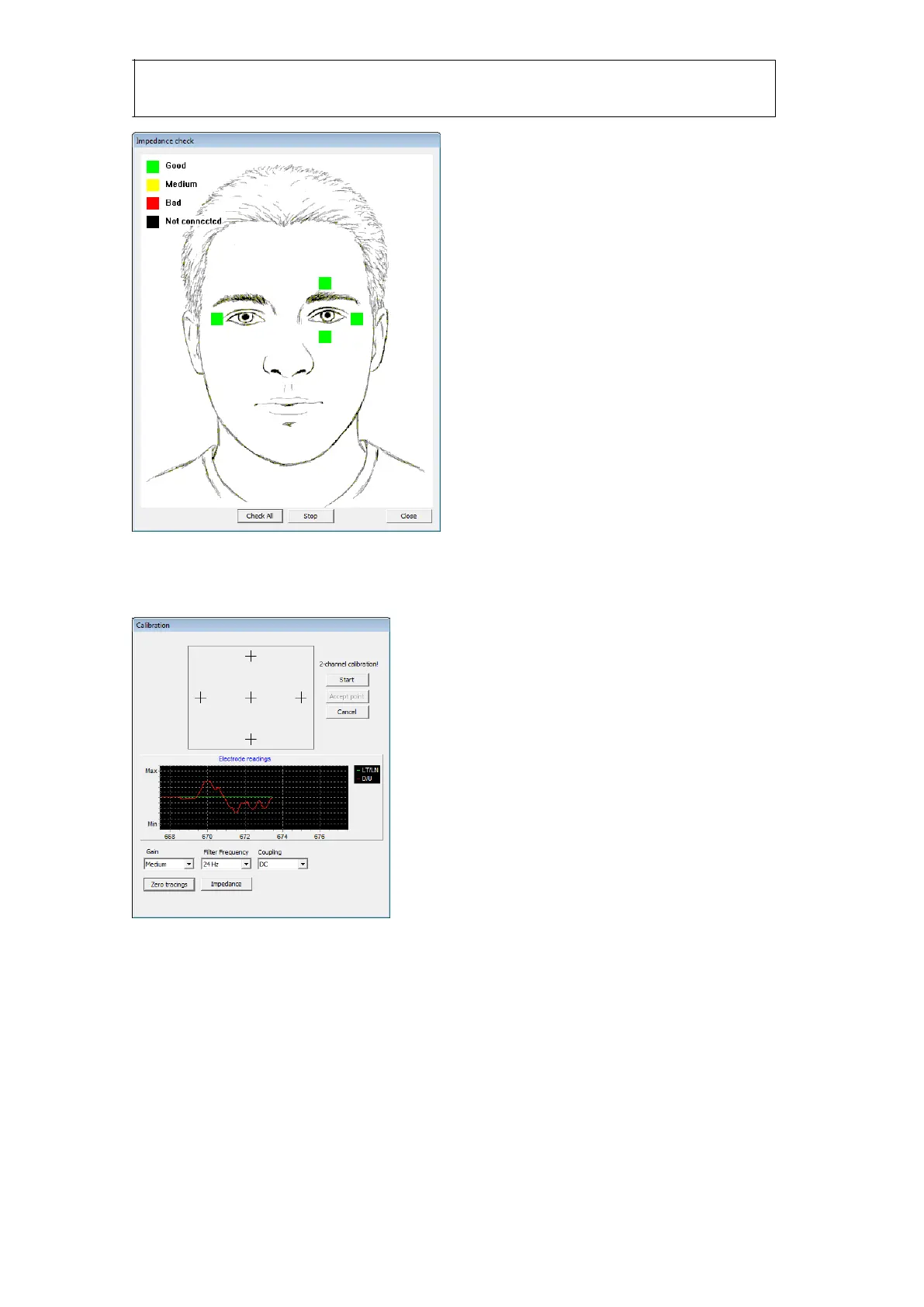

Figure 16 Contrôle d'impédance terminé
Le vert et le jaune indiquent des impédances acceptables. Le rouge et le noir indiquent des
impédances inacceptables. Cliquez sur « Close » (fermer) pour revenir à la boîte de dialogue
« Calibration » (étalonnage).
Figure 17 Mesures du gain des électrodes
Le graphique « Electrode readings » (mesures des électrodes) indique les mesures brutes des
électrodes. Les tracés sont en vert, blanc et rouge comme indiqué sur le connecteur des
électrodes. Lorsque le mode à 2 canaux est activé, vous verrez uniquement LT/LN et D/U. Si vous
constatez un bruit important dans les mesures, vous devez procéder à un nouveau contrôle des
électrodes.
Avant de commencer un étalonnage, vous pouvez ajuster le gain si les réponses des électrodes
sont trop faibles ou trop élevées. Demandez au patient de regarder vers la gauche/droite ou vers le
haut/bas pour ajuster le gain correctement. Les tracés ne doivent pas rencontrer les marquages
max. ou min. du graphique. Si c'est le cas, vous devez sélectionner un gain plus faible.
Généralement, vous sélectionnez le réglage du gain moyen. La fréquence de filtrage est réglée par
défaut sur 24 Hz et l'accouplement est réglé sur CC. Il est inutile de modifier ces valeurs. Une fois
