Διάταξη σύνδεσης
VNG
Workstation
Σύνδεση του υλικού
Συνδέστε τον εξοπλισμό βιντεονυσταγμογραφίας στο βιντεοπροβολέα στο φορητό
υπολογιστή ή το σταθερό υπολογιστή πριν ενεργοποιήσετε τα στοιχεία.
Σύνδεση υλικού σε φορητό υπολογιστή χρησιμοποιώντας FireWire® PC
ExpressCard/34
Σύνδεση του υλικού
Συνδέστε τον εξοπλισμό βιντεονυσταγμογραφίας στο βιντεοπροβολέα στο φορητό
υπολογιστή ή το σταθερό υπολογιστή πριν ενεργοποιήσετε τα στοιχεία.
Σύνδεση υλικού σε φορητό υπολογιστή χρησιμοποιώντας FireWire® PC
ExpressCard/34
Σύνδεση του υλικού
Συνδέστε τον εξοπλισμό βιντεονυσταγμογραφίας στο βιντεοπροβολέα στο φορητό
υπολογιστή ή το σταθερό υπολογιστή πριν ενεργοποιήσετε τα στοιχεία.
Σύνδεση υλικού σε φορητό υπολογιστή χρησιμοποιώντας FireWire® PC
ExpressCard/34

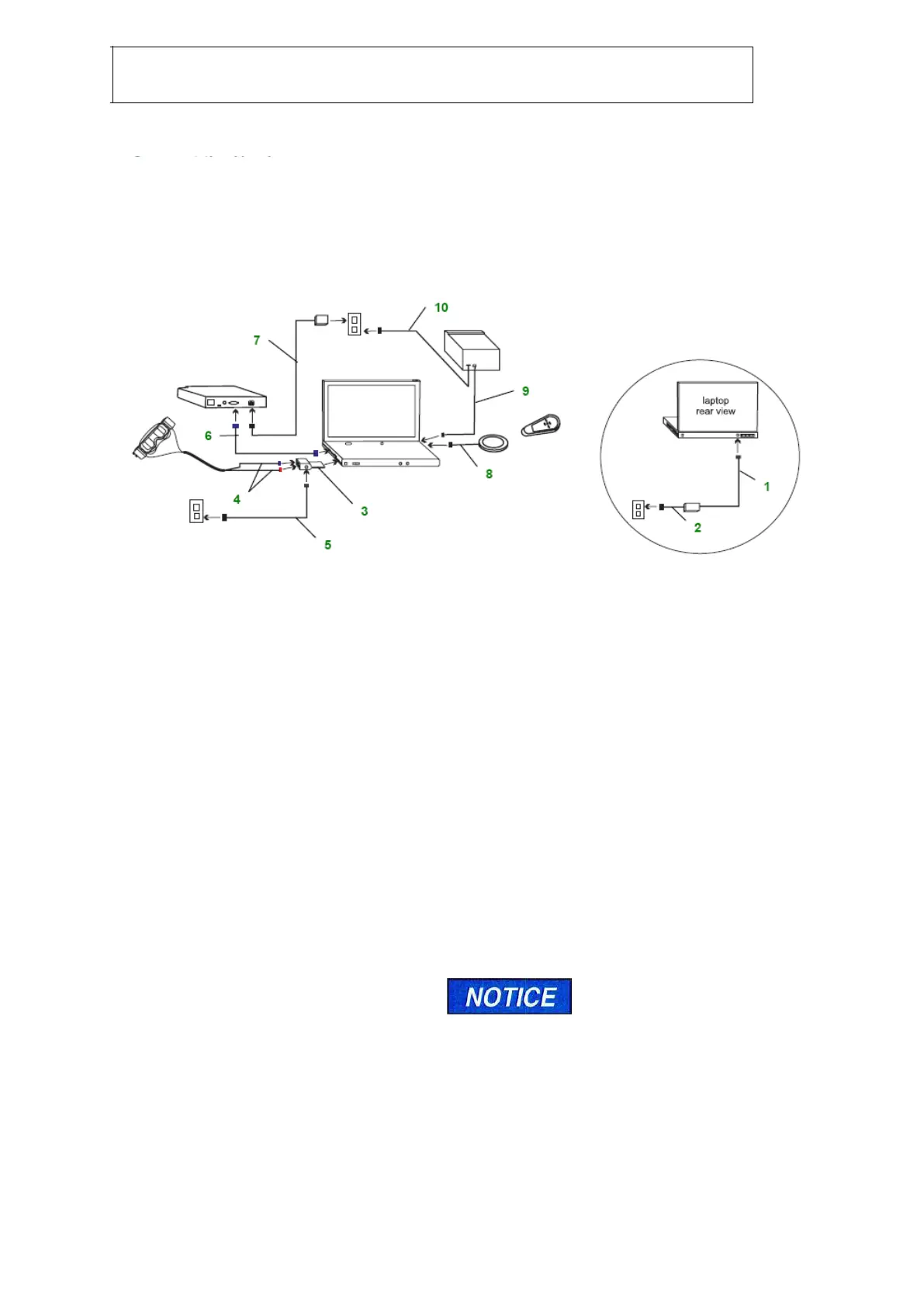

1. Συνδέστε το καλώδιο τροφοδοσίας του
φορητού υπολογιστή (1) με το
τροφοδοτικό και τη θύρα στην πίσω όψη
του φορητού υπολογιστή.
7. Συνδέστε το καλώδιο τροφοδοσίας του
προβολέα (7) με μια πρίζα και τη θύρα
τροφοδοσίας του προβολέα. Μην το
συνδέσετε με την τροφοδοσία ακόμα.
2. Συνδέστε το καλώδιο τροφοδοσίας (2)
με μια πρίζα.
8. Συνδέστε το συνδεδεμένο με USB πεντάλ
ποδιού (8) στη θύρα USB του φορητού
υπολογιστή.
3. Συνδέστε την FireWire® PC
ExpressCard/34 (3) με την κατάλληλη
σχισμή στο πλάι του φορητού υπολογιστή.
Μην τη συνδέσετε με την τροφοδοσία
ακόμα.
9. Συνδέστε το καλώδιο του εκτυπωτή (9) με
μια θύρα USB του φορητού υπολογιστή.
Συνδέστε το καλώδιο τροφοδοσίας του
εκτυπωτή (10) με μια πρίζα.
4. Συνδέστε τα καλώδια της βιντεοκάμερας
(4) με τις θύρες FireWire® (το κόκκινο
καλώδιο με την κόκκινη θύρα, το μπλε
καλώδιο με την μπλε θύρα) της FireWire®
PC ExpressCard/34.
10. Ενεργοποιήστε το φορητό υπολογιστή,
το βιντεοπροβολέα και τον εκτυπωτή πριν
ανοίξετε το λογισμικό
βιντεονυσταγμογραφίας.
5. Συνδέστε το καλώδιο τροφοδοσίας (5)
με την FireWire® PC ExpressCard και μια
πρίζα.
Πάντα να αποσυνδέετε την τροφοδοσία
της FireWire® PC ExpressCard/34 πριν
την αφαιρέσετε από το φορητό
υπολογιστή.
6. Συνδέστε το καλώδιο τροφοδοσίας του
προβολέα (6) με τις θύρες VGA του
προβολέα και του φορητού υπολογιστή.
