Arbeit mit ENG: EO425 Seite 30
ENG/DLB Betriebsanleitung – Deutsch
Date: 2012-11-27 Page 30

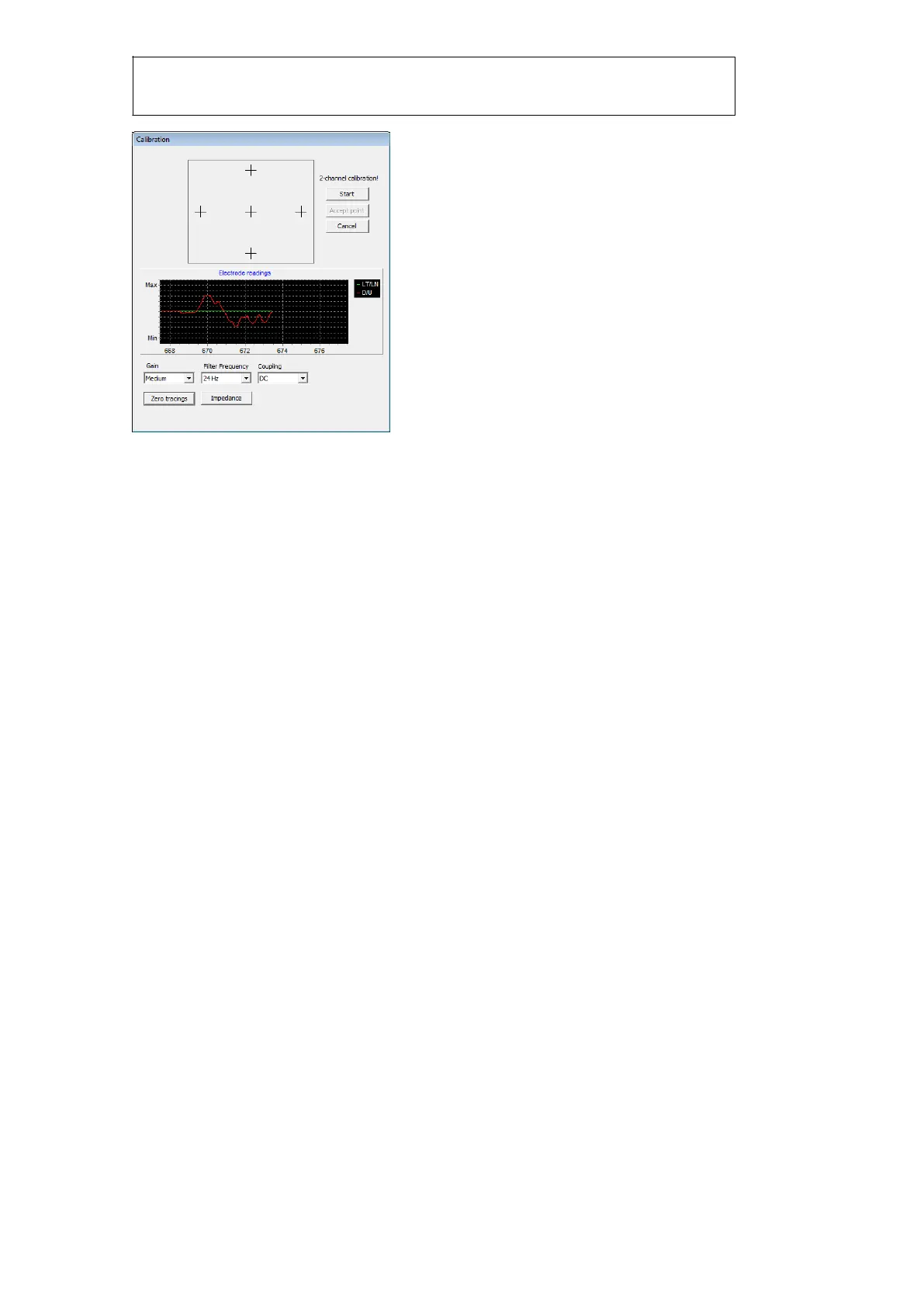

Abbildung 17 Verstärkungswerte der Elektroden
Das Diagramm “Electrode readings” (Elektrodenwerte) zeigt die Rohwerte der Elektroden. Die
Messkurven sind grün, weiß und rot, wie auf dem Elektrodenverbinder angegeben. Beim Betrieb im
2-Kanal Modus sehen Sie nur LT/LN und D/U. Wenn Sie in den Werten viel Rauschen sehen,
müssen Sie die Elektroden erneut prüfen.
Vor dem Starten einer Kalibrierung können Sie die Verstärkung einstellen, wenn die Reaktionen
von den Elektroden zu gering oder zu stark sind. Für die richtige Einstellung der Verstärkung
fordern Sie den Patienten auf, nach links/rechts und nach oben/unten zu schauen. Die Messkurven
dürfen die Max.- oder Min-Markierungen im Diagramm nicht "erreichen". Wenn dies eintritt,
müssen Sie geringere Verstärkung einstellen. In der Regel wählen Sie die durchschnittliche
Verstärkung. Die Filterfrequenz ist mit 24 Hz vorgegeben, und die Koppelung ist auf DC eingestellt.
Sie brauchen diese Werte nicht zu ändern. Wenn die Verstärkung eingestellt ist, klicken Sie auf
“Start” (Start) und führen eine Kalibrierung durch. Das Kalibrierungsverfahren erfordert mindestens
eine Einheit im Diagramm (waagrechte Linien) zwischen zwei Kalibrierungspunkten. Wenn Sie also
Schwierigkeiten dabei haben, dass die Kalibrierung einen Punkt akzeptiert, ist Ihre Verstärkung
entweder zu gering, oder Sie haben zu viel Signalrauschen. Sie können von Hand auf “Accept
point” (Punkt akzeptieren) klicken, wenn die Kalibrierung den Punkt nicht automatisch akzeptieren
kann.
Es ist wichtig, die Elektroden richtig anzuschliesen, verwechseln Sie nicht LT/LN, RN/RT, oder
D/U. Andernfalls funktioniert die Kalibrierung nicht.
Kalibrierung
Nach Abschluss des Impedanztests müssen Sie kalibrieren. Das Verfahren ist ähnlich wie die VNG
Kalibrierung, und der Patient wird aufgefordert, auf jeden der 5 Punkte zu schauen. Ein grünes
Häkchen erscheint, wenn der Kalibrierungswinkel verifiziert ist.
