ENG/DLB Istruzioni per l’uso - Italiano
Data: 2012-11-22 Pagina 29

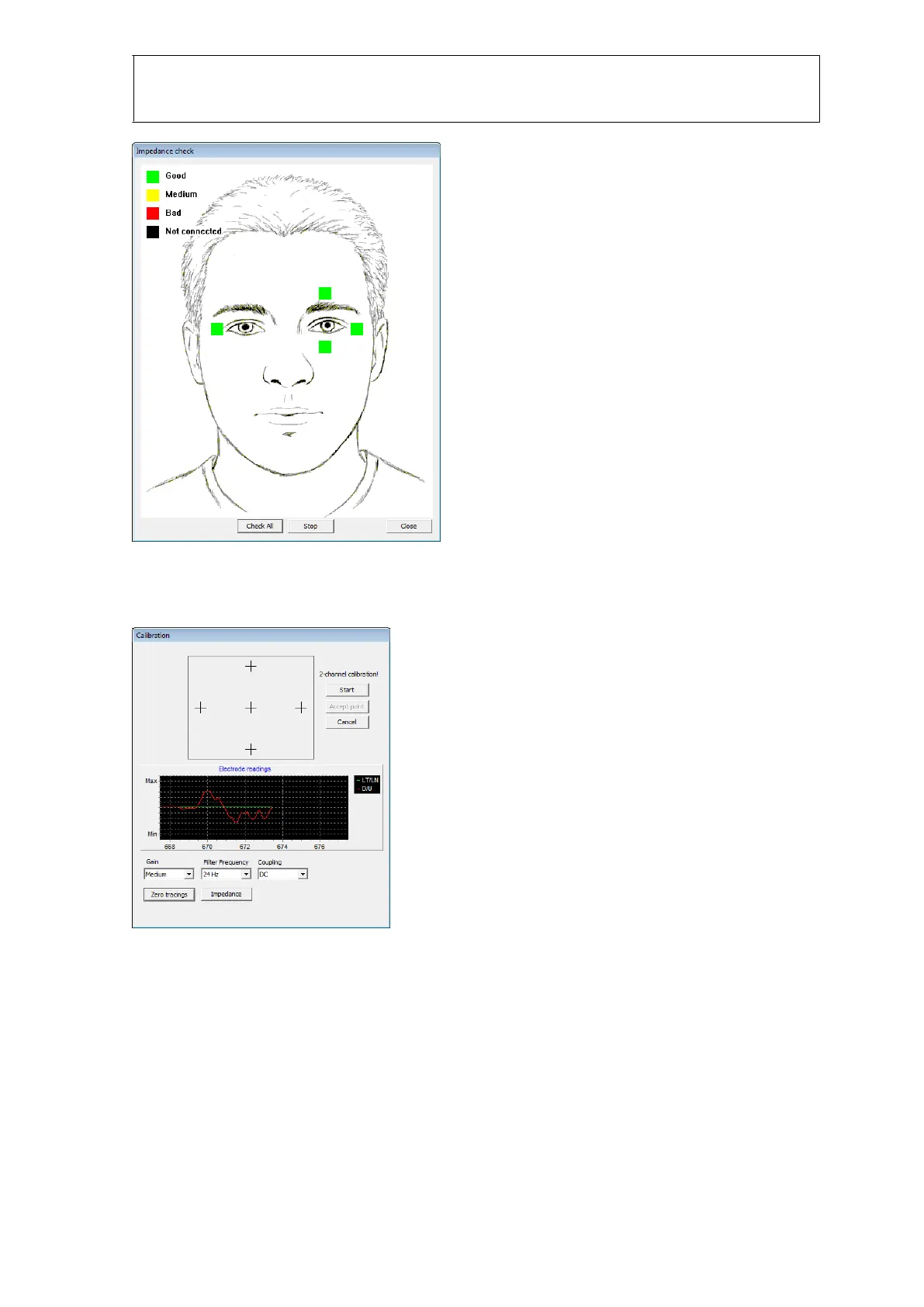

Figura 1.16 Controllo dell'impedenza completo
Il verde e il giallo indicano valori di impedenza accettabili. Il rosso e il nero indicano valori di
impedenza non accettabili. Cliccare su Close (Chiudi) per tornare alla finestra di dialogo per la
calibrazione.
Figura 1.17 Letture del guadagno degli elettrodi
Il grafico Electrode Readings (Letture degli elettrodi) mostra le letture grezze ricevute dagli
elettrodi. I tracciati vengono mostrati in verde, in bianco e in rosso in base alle indicazioni presenti
sul connettore dell'elettrodo. Se si opera in modalità a due canali, si vedono solo LT/LN e D/U. Nel
caso in cui si rilevino molte interferenze nelle letture, è necessario controllare nuovamente gli
elettrodi.
Prima di avviare una calibrazione, è possibile regolare il guadagno nel caso in cui le risposte dagli
elettrodi siano troppo basse o troppo alte. Chiedere al paziente di guardare a sinistra, a destra, in
alto e in basso per regolare il guadagno nella maniera corretta. I valori non devono superare i limiti
massimi o minimi indicati nel grafico. Se li superano, è necessario selezionare un guadagno
inferiore. In genere, si seleziona un'impostazione di guadagno media. La frequenza di filtro è
impostata in maniera predefinita su 24 Hz e l'accoppiamento è impostato su DC. Non è necessario
