Instruções de utilização VN415/VO425 — Português
Data: 2010-12-20 Página 8

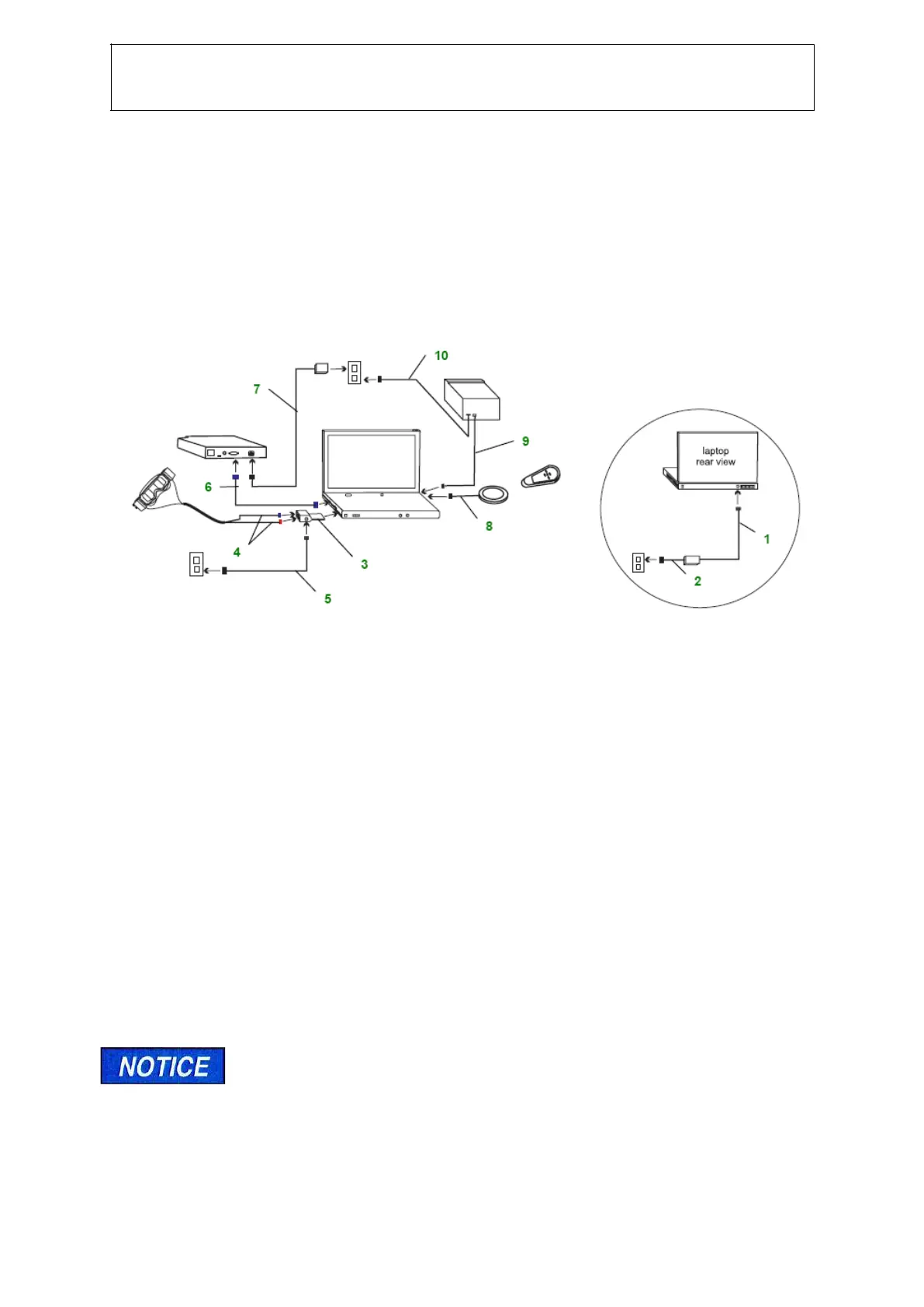

Esquema das ligações
Ligar o equipamento
Antes de ligar os componentes, ligue o equipamento de VNG ao projector de vídeo e ao computador
(portátil ou pessoal).
Ligar o equipamento ao computador portátil usando o FireWire® PC ExpressCard/34
1. Ligue o cabo de alimentação do computador portátil (1) à fonte de alimentação e à porta existente
na traseira do computador.
2. Ligue o cabo de alimentação (2) a uma tomada eléctrica normal.
3. Ligue o FireWire® PC ExpressCard/34 (3) na ranhura indicada na face lateral do computador
portátil. Nesta altura, não ligue à fonte de alimentação.
4. Ligue os cabos da câmara de vídeo (4) às portas do FireWire® (o cabo vermelho à porta
vermelha e o cabo azul á porta azul) no FireWire® PC ExpressCard/34.
5. Ligue o cabo da fonte de alimentação (5) ao FireWire® PC ExpressCard/34 e a uma tomada
eléctrica normal.
6. Ligue o cabo de alimentação do projector (6) às portas VGA do projector e do computador portátil.
7. Ligue o cabo de alimentação do projector (7) a uma tomada eléctrica normal e à porta de
alimentação do projector. Nesta altura, não ligue ainda a alimentação.
8. Ligue o pedal ligado via USB (8) à porta USB do portátil
9. Ligue o cabo da impressora (9) a uma porta USB do computador portátil. Ligue o cabo de
alimentação da impressora (10) a uma tomada eléctrica normal.
10. Ligue o computador portátil, o projector de vídeo e a impressora antes de iniciar o software de
VNG.
Desligue sempre o FireWire® PC ExpressCard/34 antes de o remover do computador portátil.
