Instruções de utilização VN415/VO425 - Português
Data: 2012-11-12 Pág. 30

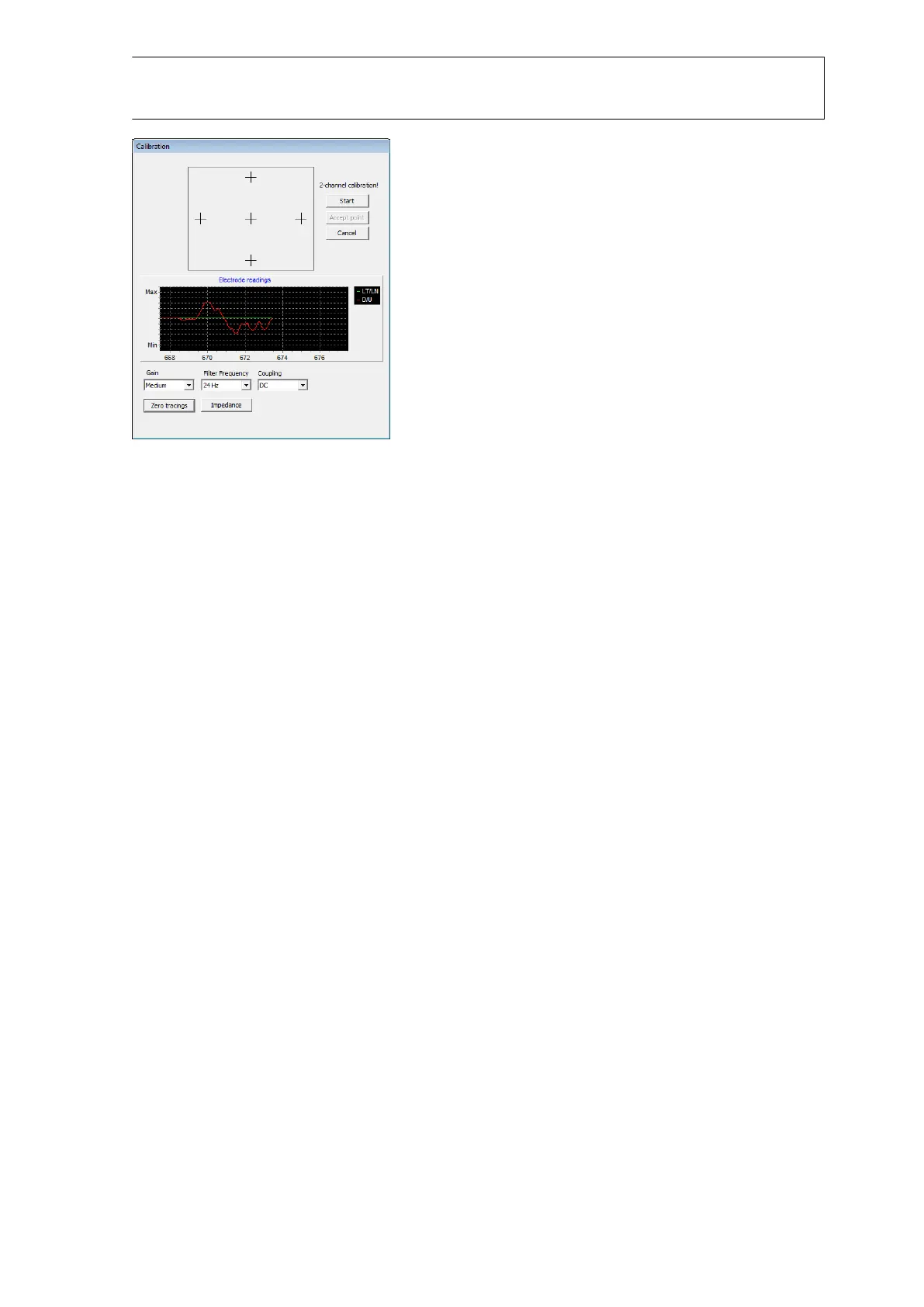

Figura 17 Leituras de ganhos de elétrodos
O gráfico “Electrode readings” (Leituras de elétrodos) apresenta as leituras em bruto dos
elétrodos. Os traçados estão em verde, branco e vermelho conforme indicado no conector de
elétrodos. Quando o sistema está a funcionar no modo de 2 canais, apenas verá LT/LN e D/U. Se
verificar a presença de muito ruído nas leituras, é necessário voltar a verificar os elétrodos.
Antes de iniciar uma calibragem, pode ajustar o ganho caso as respostas dos elétrodos forem
demasiado baixas ou elevadas. Peça ao paciente que olhe para a esquerda/direita/cima/baixo de
forma a ajustar o ganho corretamente. Os traçados não devem atingir as marcações máximas ou
mínimas no gráfico. Se assim for, torna-se necessário selecionar um ganho inferior. Normalmente,
seleciona a configuração de ganho médio. A frequência de filtro é 24Hz, por defeito, e a
acoplagem é configurada como DC. Não é necessário alterar estes valores. Logo que o ganho for
configurado, clique em “Start” (Iniciar) para executar a calibragem. O procedimento de calibragem
requer um mínimo de uma unidade no gráfico (linhas horizontais) entre dois pontos de calibragem.
Assim, se tiver a sentir problemas para que a calibragem aceite um ponto, ou o seu ganho é
demasiado baixo ou tem demasiado ruído de sinal. Pode clicar manualmente em “Accept point”
(Aceitar ponto) caso a calibragem não consiga aceitar o ponto automaticamente.
É importante ligar os elétrodos corretamente, não proceda à inversão de LT/LN, RN/RT ou D/U.
Nesse caso, a calibragem não funciona.
Calibragem
Após o teste de impedância estar completo, necessita de proceder à calibragem. O procedimento
é semelhante ao da calibragem do VNG e o paciente é instruído a olhar para cada um dos cinco
pontos. Surge então uma marca de verificação verde quando o ângulo de calibragem for
verificado.
