VN415 / VO425 Instrucciones de uso - Español
Fecha: 2010-12-16 Página 8
Para conectar el hardware de VNG al ordenador de escritorio, se debe seguir exactamente el mismo
procedimiento que para un ordenador portátil.
En caso que el ordenador de escritorio no presente un puerto HD15 VGA analógico o si sólo está
disponible un puerto DVI-I, se debe introducir un cable divisor desde el ordenador al monitor/proyector
con las siguientes especificaciones:
DVI-I macho a 1 Ft. HD15 hembra (VGA) / 6 Ft. DVI-D (enlace simple) Divisor en Y digital y analógico macho
Estación de
trabajo VNG

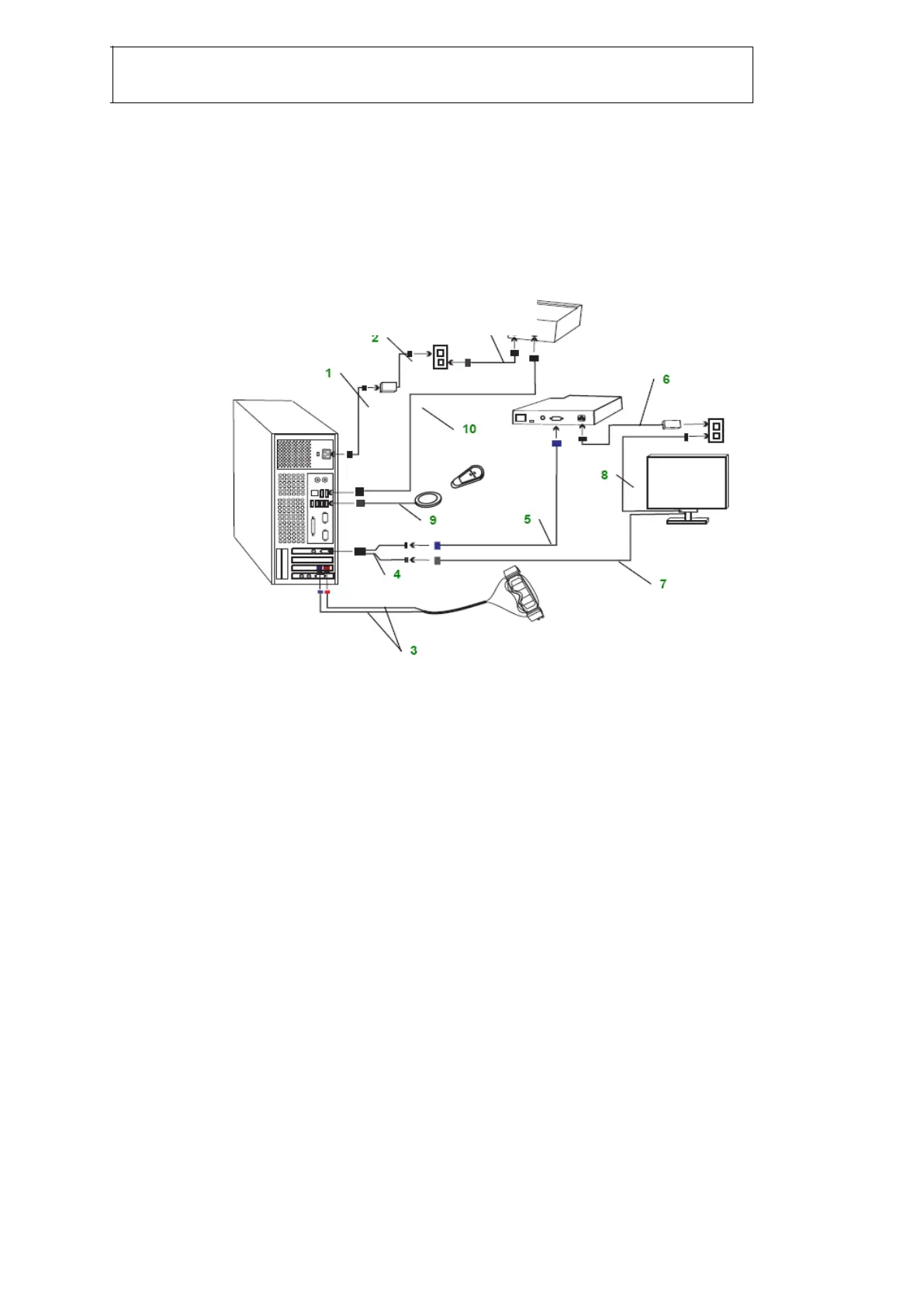

Conexión del hardware a la CPU
1. Conecte el cable de alimentación del ordenador (1) en el puerto en la parte posterior del ordenador y en
la alimentación eléctrica.
2. Conecte el cable de alimentación del ordenador (2) en una toma de corriente estándar.
3. Conecte los cables de las cámaras de vídeo (3) en los puertos FireWire® (el cable rojo al puerto rojo y
el cable azul al puerto azul) en el ordenador.
4. Conecte el cable divisor principal (4) en el puerto del monitor del ordenador.
5. Conecte el cable del monitor (7) en el puerto del cable divisor (#1).
Nota: el cable del monitor debe estar enchufado en el puerto #1 del cable divisor y el cable del proyector
debe estar enchufado en el puerto #2 del cable divisor.
6. Conecte el cable de alimentación del monitor (8) en una toma de corriente estándar.
7. Conecte el cable del proyector (5) en los puertos VGA del proyector y del puerto del cable divisor (#2).
8. Conecte el cable de alimentación del proyector (6) en una toma de corriente estándar y en el puerto de
alimentación del proyector. NO encienda el equipo en este momento.
9. Enchufe el pedal (9) de USB conectado en el puerto USB del ordenador.
10. Conecte el cable de la impresora (10) en un puerto USB del ordenador.
11. Conecte el cable de alimentación de la impresora (11) en una toma de corriente estándar.
12. Encienda el ordenador, el proyector de vídeo y la impresora antes de comenzar a utilizar el software de
VNG.
