AJUSTES 3
9
Ajuste los frenos después de sustituir o reparar el conjunto de frenos,
y si el recorrido del pedal es excesivo.
1. Al instalar nuevas zapatas de freno, se deben pulir las zapatas
conduciendo el cortacésped a velocidad de corte mientras se
aplica una ligera presión en el pedal del freno durante unos 5
segundos. Suelte y repita cinco veces antes de realizar el ajuste
final.
2. Suelte completamente la tuerca de ajuste (C).
3. A mano, tire del cable detrás de la tuerca de ajuste (B), fuera
del pedal hasta que las zapatas de freno toquen justo el disco
del freno. Enrosque hacia arriba la tuerca de ajuste (B) hasta
que toque la placa de montaje. Apriete la tuerca (C) para fijar el
ajuste. Apriete la tuerca (C) a 27 Nm. No apriete
excesivamente ni gire el cable.
4. Repita en el segundo cable.
5. Encienda el cortacésped y compruebe el funcionamiento de los
frenos. Aparque el cortacésped en una pendiente (de 16,7º
aproximadamente) y ponga el freno de estacionamiento. El
freno debe impedir que el cortacésped bascule. Ajuste la tuerca
(B) según sea necesario.

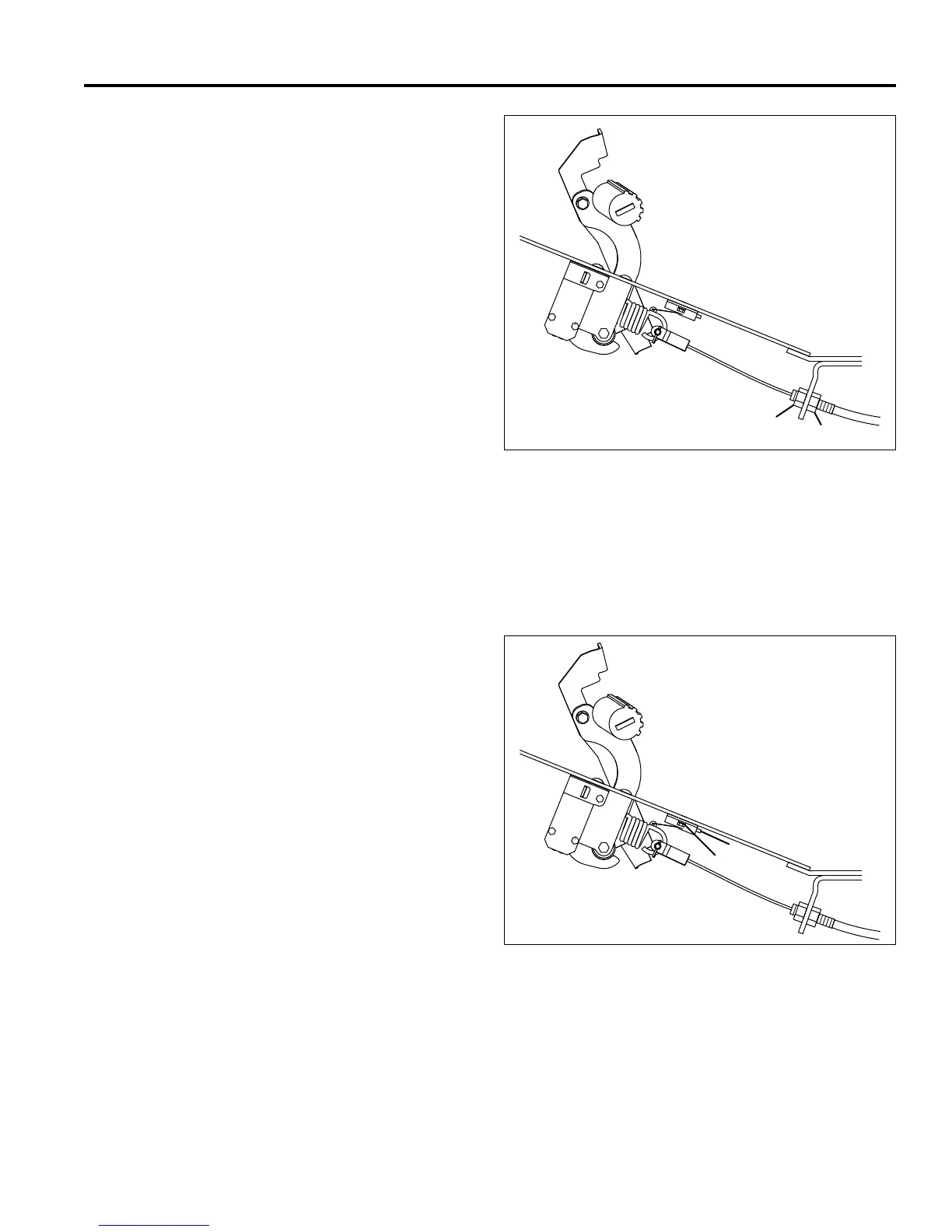

Figura 3C
3.5 INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ____________________________________________
Compruebe el ajuste del interruptor del freno de estacionamiento
siempre que el sistema interbloqueo no funcione correctamente. Los
contactos del interruptor deben estar cerrados con el freno de
estacionamiento puesto y deben estar abiertos al soltar el mismo.
1. Afloje las piezas del interruptor del freno de estacionamiento (D).
2. Ajuste el interruptor (E) lo necesario para que los contactos del
interruptor se cierren con el freno de estacionamiento puesto y
ábralos cuando quite el freno de estacionamiento.
Figura 3D
