3 AJUSTES
12
La convergencia se debe ajustar desde X + 1,5 mm.
1. Poner las ruedas en línea recta.
2. Aflojar las dos tuercas de presión de la barra de unión (U).
3. Ajustar la barra de unión y apretar de nuevo las tuercas de
presión.
4. Después de ajustar la convergencia, habrá que reajustar los
pernos de parada de dirección.

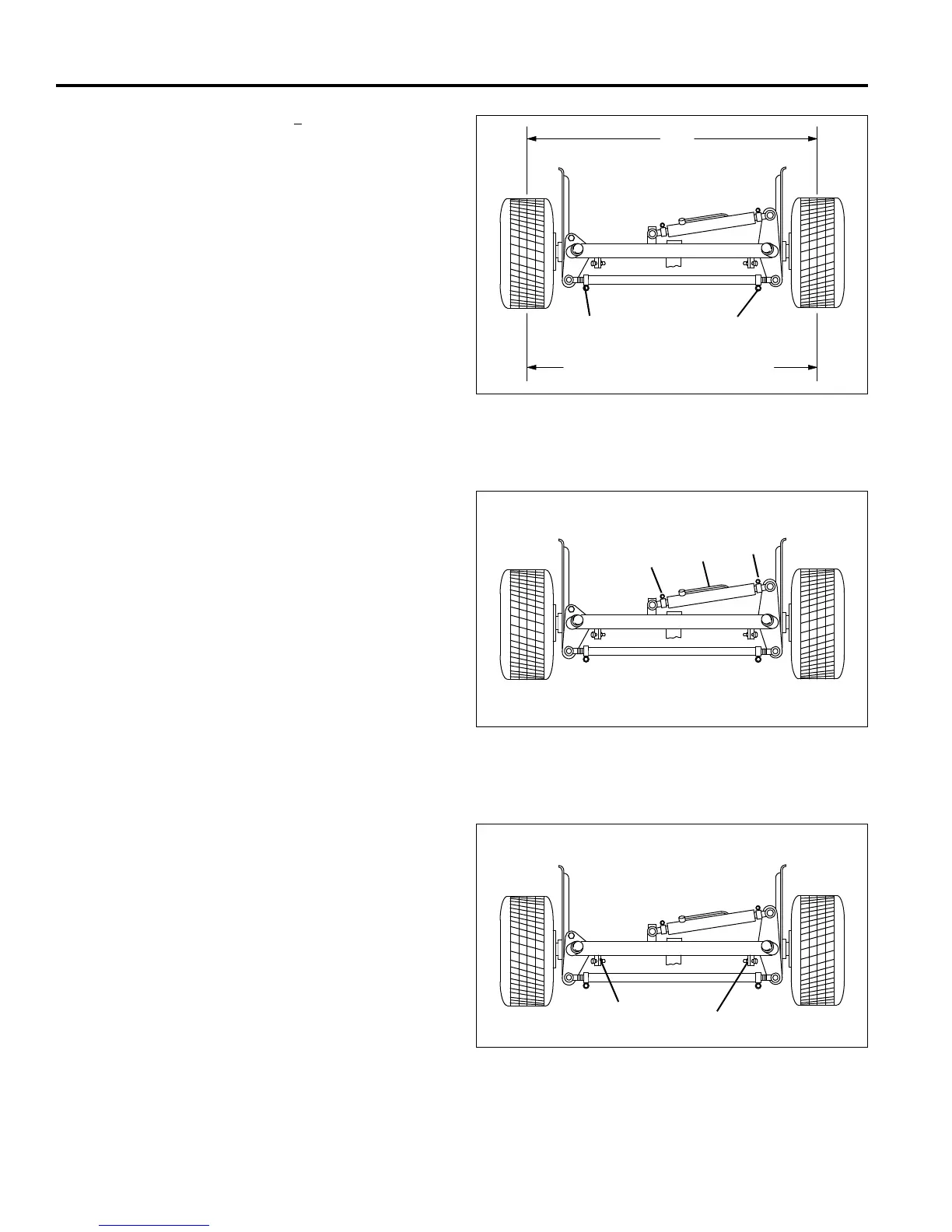

Figura 3J
3.12 RADIO DE GIRO __________________________________________________________________________
1. Ajustar el cilindro de dirección (V) para dar un ángulo de
dirección igual en ambas direcciones. Comprobar que las
uniones de bola estén enroscadas por igual en los extremos del
cilindro.
2. Afloje las tuercas (Y) y gire los pernos totalmente contra el
bloque de montaje.
3. Aflojar el tornillo y tuerca (W) en la abrazadera de cierre. Girar
la barra del cilindro para obtener la longitud deseada y apretar
el accesorio de la abrazadera.
4. Extienda y retraiga completamente el cilindro de dirección y
vuelva a ajustar los pernos de parada de dirección.
Figura 3K
3.13 PERNOS DE PARADA DE DIRECCION________________________________________________________
No ajustar los pernos de parada hasta haber ajustado el cilindro de
convergencia y de dirección.
1. Aflojar las dos tuercas (Y) y apretar los pernos totalmente contra
el bloque de montura.
2. Retraer completamente el cilindro de dirección. Ajustar el perno
lateral de parada hasta que toque el brazo de dirección.
Apretar la tuerca lateral (Y).
3. Extender completamente el cilindro de dirección. Ajustar el
perno lateral de parada hasta que toque el brazo de dirección.
Apretar la tuerca lateral (Y).
Nota: Los pernos de tope de la dirección no deben limitar el recorrido
de la barra del cilindro de la dirección.
Figura 3L
