CUADROS DE MANTENIMIENTO Y LUBRICACION 6
27
6 CUADROS DE MANTENIMIENTO Y LUBRICACI ON
6.1 GENERALIDADES _________________________________________________________________________
1. Limpie siempre el accesorio engrasador antes y después de
lubricar.
2. Utilice grasa que cumpla o supere las especificaciones NLGI
Grado 2 LB. Aplique grasa con una pistola manual y llene
despacio hasta que la grasa comience a subir. No utilice pistolas
de aire comprimido.
3. Periódicamente, aplique una pequeña cantidad de grasa con base
de litio a las ruedas móviles del asiento.
4. Para un correcto funcionamiento de todas las palancas, los puntos
de pivote y demás puntos de fricción no mostrados en el cuadro
de lubricación, aplique varias gotas de aceite SAE 30 cada 40
horas o según sea necesario.
5. Engrase las piezas cada 25 horas.

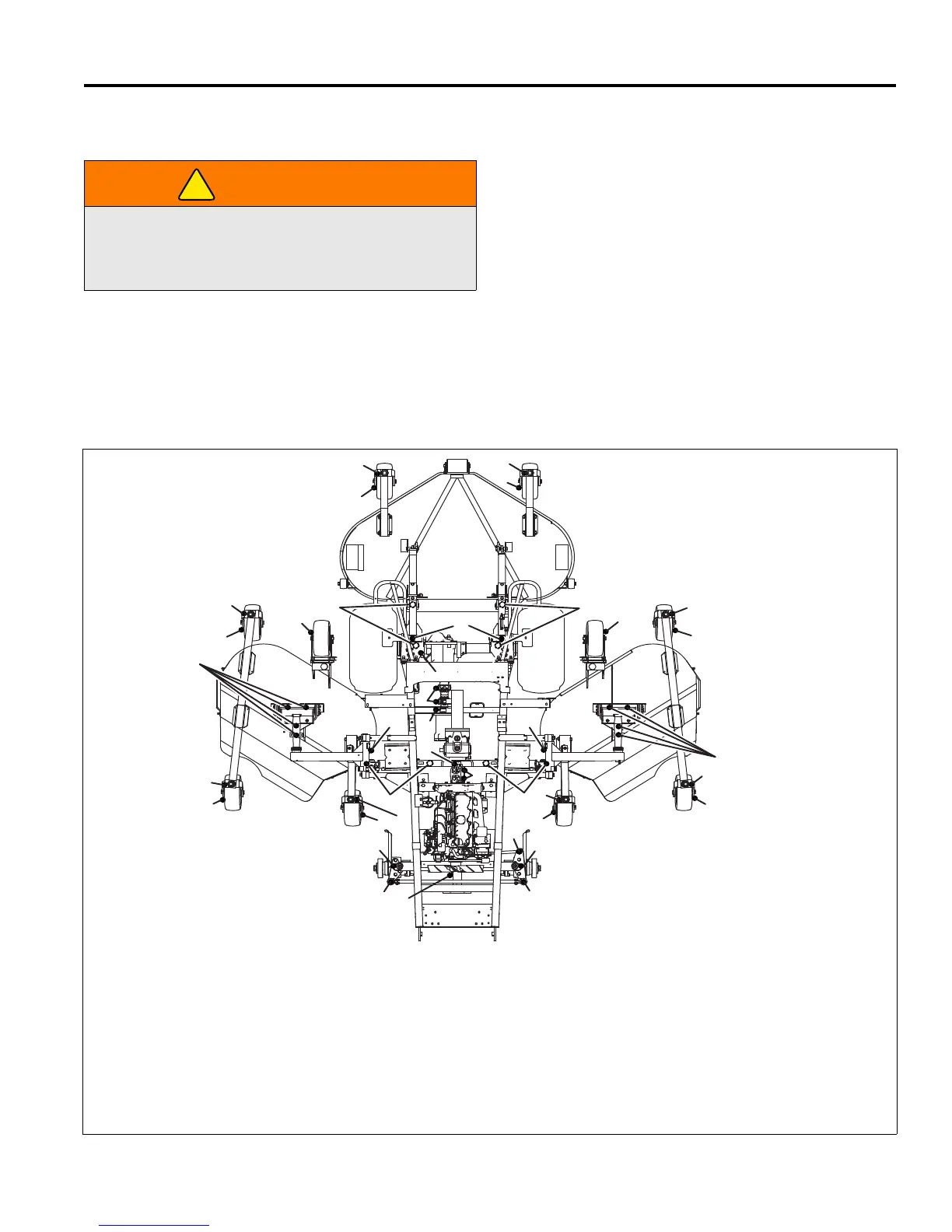

6.2 CUADRO DE LUBRICACION _________________________________________________________________
ADVERTENCIA
Antes de limpiar, ajustar o reparar el equipo, desactive todas las
transmisiones, baje al suelo el grupo de herramientas de corte,
ponga el freno de estacionamiento, pare el motor y retire la llave de
contacto.
E
E
E
E
E
E
E
E
E
E
I
M
F
F
F
F
F
F
F
F
J
J
J
N
G
G
K
O
A
B
B
C
C
D
D
H
H
L
Descripción Piezas
A Pivote brazo segadora delantera (2)
B Cilindros de elevación delanteros (4)
C Pivote brazo unidad de corte lateral (2)
D Cilindros de elevación unidad corte lateral (4)
E Ruedas direccionales (10)
F Brazos de las ruedas (8)
G Bastidor del pivote de la plataforma (8)
H Alojam. del husillo del eje de la dirección (2)
I Pivote del eje de la dirección (1)
J Juntas tóricas del eje de la dirección (4)
K Pivote del pedal del freno (1)
L Eje de transmisión de la bomba - Cruces (2)
M Eje de transmisión de la bomba - Acanalado (2)
N Eje de transmisión del eje - Cruces (2)
O Husillo de la columna de transmisión del eje (1)
