AJUSTES 3
11
3.9 PUNTO MUERTO HIDROSTATICO ____________________________________________________________
Si el cortacésped mueve a poca velocidad en cualquier dirección, se
debe ajustar la posición neutra. El cortacésped puede tender a
mover a poca velocidad si el aceite de transmisión está frío. Operar el
cortacésped durante 15 minutos antes de determinar si es necesario
cualquier ajuste.
1. Colocar una pequeña cantidad de aceite lubricante en todos los
puntos de unión y pivote.
2. Levantar el cortacésped para que las cuatro ruedas estén fuera
del terreno y colocar soportes de gato debajo del bastidor para
evitar que el cortacésped se baje accidentalmente durante el
ajuste.
3. Encender el motor y poner el acelerador a toda velocidad.
4. Desengranar el freno y poner el interruptor 2WD/4WD en
posición 2WD.
5. Revisar la rotación de las llantas de dirección y ajustar el
control de retorno de tracción (L) con el motor en marcha.
a. Para el ajuste para poca velocidad delantera, afloje la
tuerca (M) y gírela (N) hacia dentro hasta que los
neumáticos dejen de girar. Mantenga la tuerca (N) en su
lugar y apriétela (M).
b. Para el ajuste para poca velocidad marcha atrás, afloje la
tuerca (M) y gírela (N) hacia fuera hasta que los
neumáticos dejen de girar. Mantenga la tuerca (N) en su
lugar y apriétela (M).
6. Si el cortacésped continúa moviéndose lento, revisar la
posición del control de retorno de tracción (L).
a. El control de retorno (L) debe estar paralelo al brazo de
tracción (O).
b. Suelte los accesorios (P) y ajuste la abrazadera (Q) hasta
que el control esté paralelo al brazo.

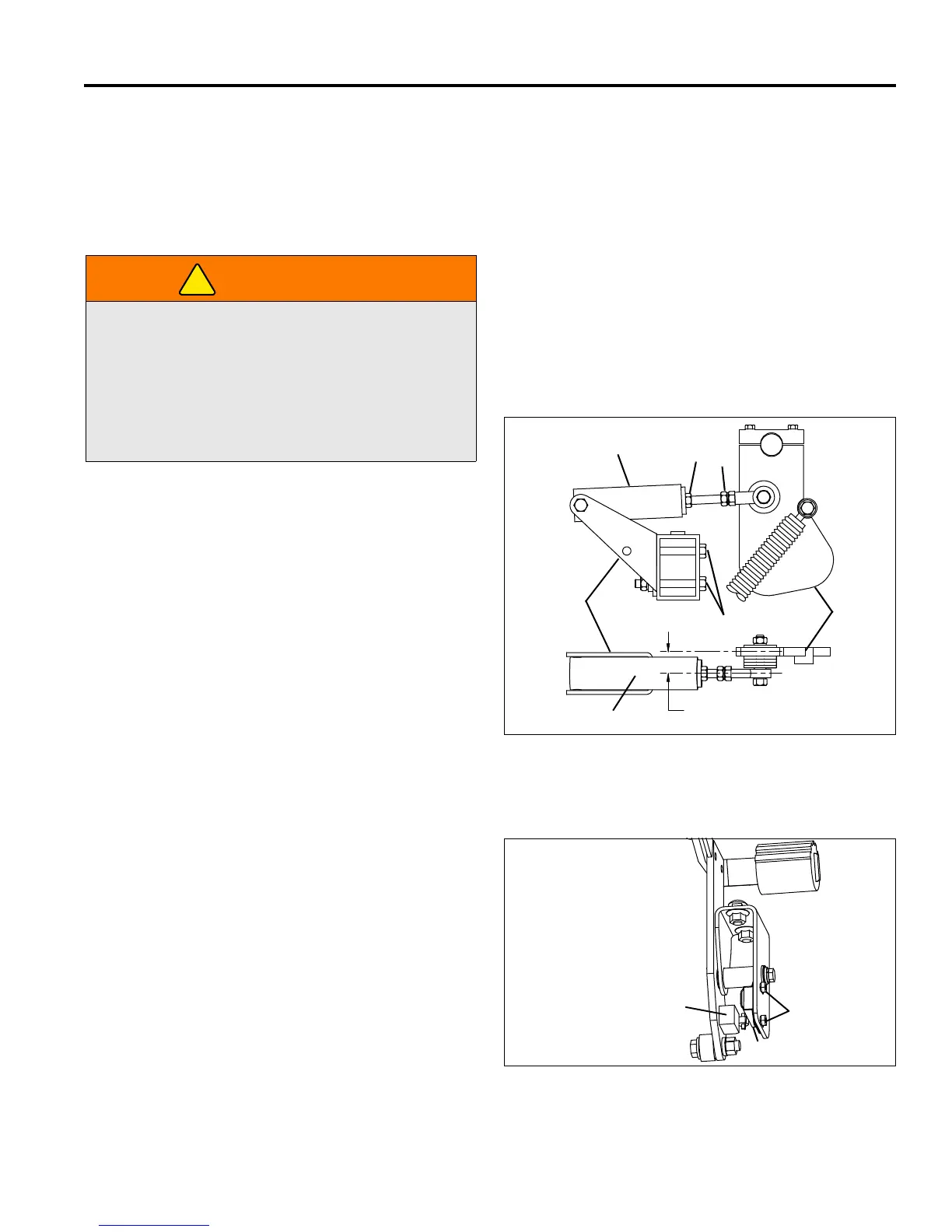

Figura 3H
3.10 INTERRUPTOR DE DETECCION DE MARCHA ATRAS____________________________________________
1. Afloje las piezas del interruptor (R).
2. Ajuste el interruptor (S) para que sus contactos estén abiertos
con el rodillo del interruptor tocando el bloque de ajuste (T) y el
pedal de tracción en punto muerto y cierre cuando el pedal se
mueva en dirección hacia delante.
3. Asegure el ajuste del interruptor y compruebe su
funcionamiento.
4. Si no puede realizar el ajuste deseado, póngase en contacto
con su distribuidor Jacobsen autorizado.
Figura 3I
3.11 CONVERGENCIA DE LA DIRECCION__________________________________________________________
ADVERTENCIA
El monóxido de carbono de los humos de escape puede ser
mortal si se inhala. Cualquier ajuste o reparación hecha con el
motor en marcha se debe hacer con buena ventilación.
No trabajar nunca en un vehículo soportado sólo por el gato.
Usar siempre soportes de gato.
Si sólo un extremo del cortacésped está suspendido, colocar
calzos delante y detrás de las ruedas que no estén levantadas.
M
N
O
P
Q
L
L
DEBE ESTAR PARALELO
