MANTENIMIENTO 4
17
4.3 AFILADO DE LAS CUCHILLAS _______________________________________________________________
1. Colocar un bloque de madera entre la cuchilla y el bastidor del
cortacésped para que se pare la cuchilla. Para retirar la cuchilla,
girar a la izquierda el tornillo que sujeta la cuchilla.
2. Cuando se limpie o afile la cuchilla, no seguir el patrón original
de afilado como se indica en la figura (A). Afilar los nuevos
bordes de corte a un ángulo como se indica en (B).
Si la pérdida total de la cuchilla llega a 13 mm, no afilar más,
cambiar la cuchilla.
3. Comprobar que se afila igual material a ambos lados de la
cuchilla para evitar desequilibrarla. Una cuchilla desequilibrada
puede causar excesiva vibración y dañar la segadora.
4. Usar un equilibrador de cuchilla (JAC 5016) para revisarla
después de afilar.
5. Identifique las tres cuchillas con giro hacia la derecha (D) y las
cuatro con giro hacia la izquierda (E). Las cuchillas para el giro
hacia la derecha están instaladas en el motor de la plataforma
delantera izquierda, el motor de la plataforma del ala izquierda
exterior y el motor de la plataforma del ala derecha interior. (El
giro se determina por el giro normal del motor visto desde la
parte superior de la plataforma).
6. Instale las cuchillas para que los bordes cortantes (C) emiren
en la dirección de giro tal y como se muestra en la Figura 4C.
La aspa de aire de la cuchilla debe mirar hacia el bastidor de la
plataforma.
Apretar el tornillo central de la cuchilla a 102 Nm.

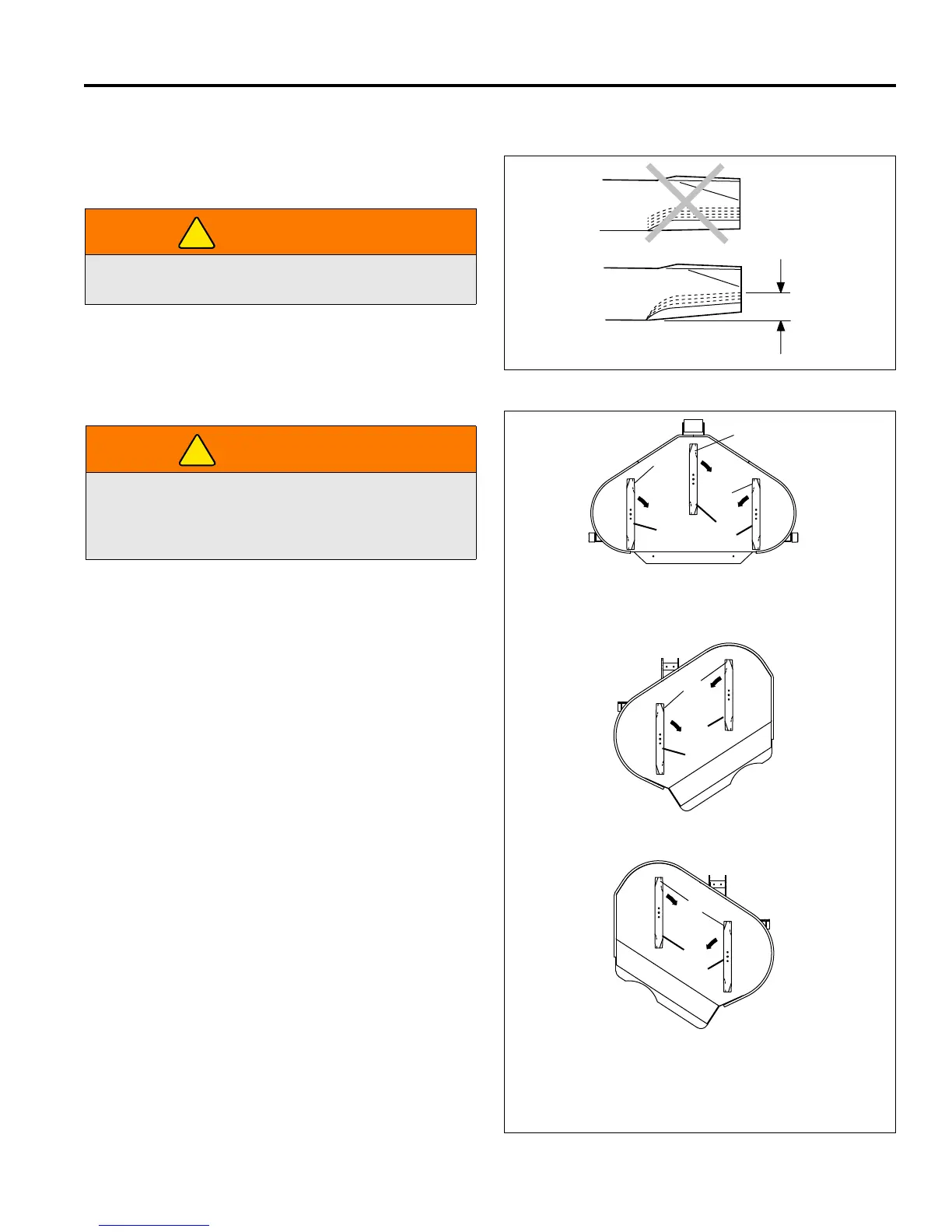

Figura 4B
Figura 4C
ADVERTENCIA
Los filos de las cuchillas del cortacésped se pueden afilar por sí
solos. Tener cuidado cuando se revisen y manejen.
ADVERTENCIA
El afilado continuo de la cuchilla más de lo permitido, 13 mm
puede hacer que se rompa el extremo de la cuchilla y que salte
del cortacésped. Este incidente puede causar lesión muy grave
a cualquier peatón y/o daño a la propiedad.
A
B
HR024
Vista inferior de la plataforma
delantera en su posición de
servicio
Vista inferior de las plataformas laterales
elevadas en su posición de transporte
Lado izquierdo
Lado derecho
C
C
C
D
E
E
D
E
C
E
D
C
