D-24
D
FRONTLINE 960 Serie LQ
WARTUNGSHANDBUCH UND ERSATZTEILLISTE
9 ANORDNUNGSPLAN

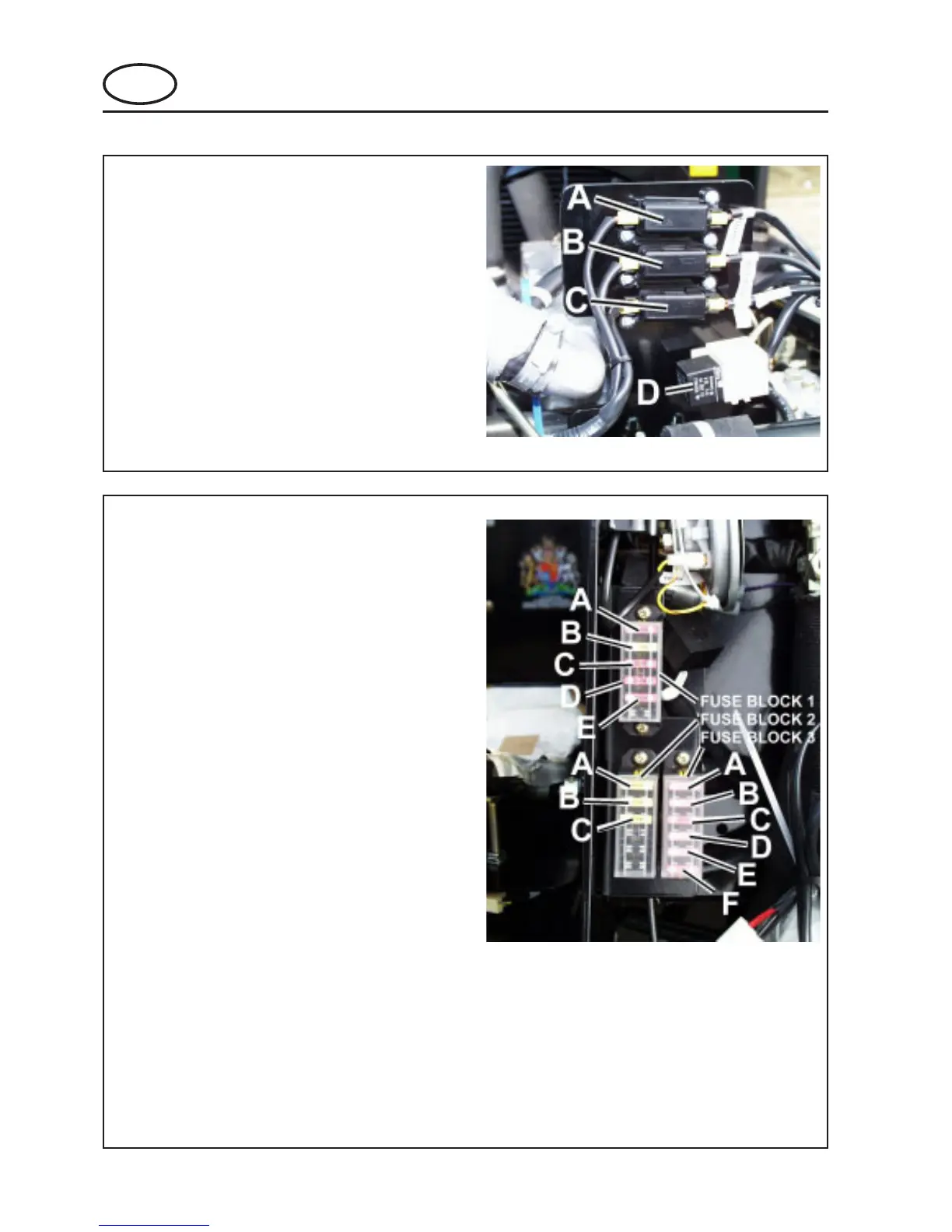

LAGE DER SICHERUNGEN - HAUPTSICHERUNGEN
HAUPTSICHERUNG
Die Tafel mit den Hauptsicherungen befindet sich
unter dem Vorderteil der Motorhaube.
Sicherung A - 40 A Streifensicherung -
Systemsicherung.
Sicherung B - 40 A Streifensicherung - Sicherung
Glühkerze und Zubehör.
Sicherung C - 40 A Sicherung Kabine.
Relais D - Relais Glühkerze.
NACHGEORDNETE SICHERUNGEN
Die Tafel mit den nachgeordneten Sicherungen
befindet sich unter der vorderen Mastabdeckung.
SICHERUNGSBLOCK 1
Sicherung A - 10 A - Kraftstoffpumpe / Lichtmaschine.
Sicherung B - 20 A - Hauptzündung.
Sicherung C - 10 A - Hupe.
Sicherung D - 10 A - Glühkerzenrelais.
Sicherung E - 10 A - Rundumleuchte.
Sicherung F - unbelegt.
SICHERUNGSBLOCK 2
Sicherung A - 20 A - Zubehör.
Sicherung B - 20 A - Luftsitz.
Sicherung C - 20 A - Geheizte Ummantelung.
Sicherung D - unbelegt.
Sicherung E - unbelegt.
Sicherung F - unbelegt.
SICHERUNGSBLOCK 3
Sicherung A - 10 A - Linker Frontscheinwerfer.
Sicherung B - 10 A - Rechter Frontscheinwerfer.
Sicherung C - 10 A - Rechte Seitenleuchten.
Sicherung D - 10 A - Linke Seitenleuchten.
Sicherung E - 10 A - Warnblinkleuchten.
Sicherung F - 10 A - Blinker / Bremsleuchten.
