NL-22
NL
FRONTLINE 960 Serie: LQ
ONDERHOUDS- EN ONDERDELENHANDLEIDING
VERKLARING AANSLUITSCHEMA
1 Sleutelschakelaar
2 Uit-stand
3 OPWARMING-stand
4 LOOP-stand
5 START-stand
6 Deling naar hoofdboom Nr. 2
7 Deling naar hoofdboom Nr. 1
8 2WD-schakelaar
9 2WD-lamp
10 Glimindicatorlamp
11 Acculamp
12 Olietemperatuurlamp
13 Oliedruklamp
14 Maaidekschakelaarlamp
15 Maaidekschakelaar
16 Brandstofmeter
17 Temperatuurmeter
18 Zwaailichtschakelaar (Optioneel)
19 Gevarenlichtschakelaar
20 Lampen
21 Richtingaanwijzers

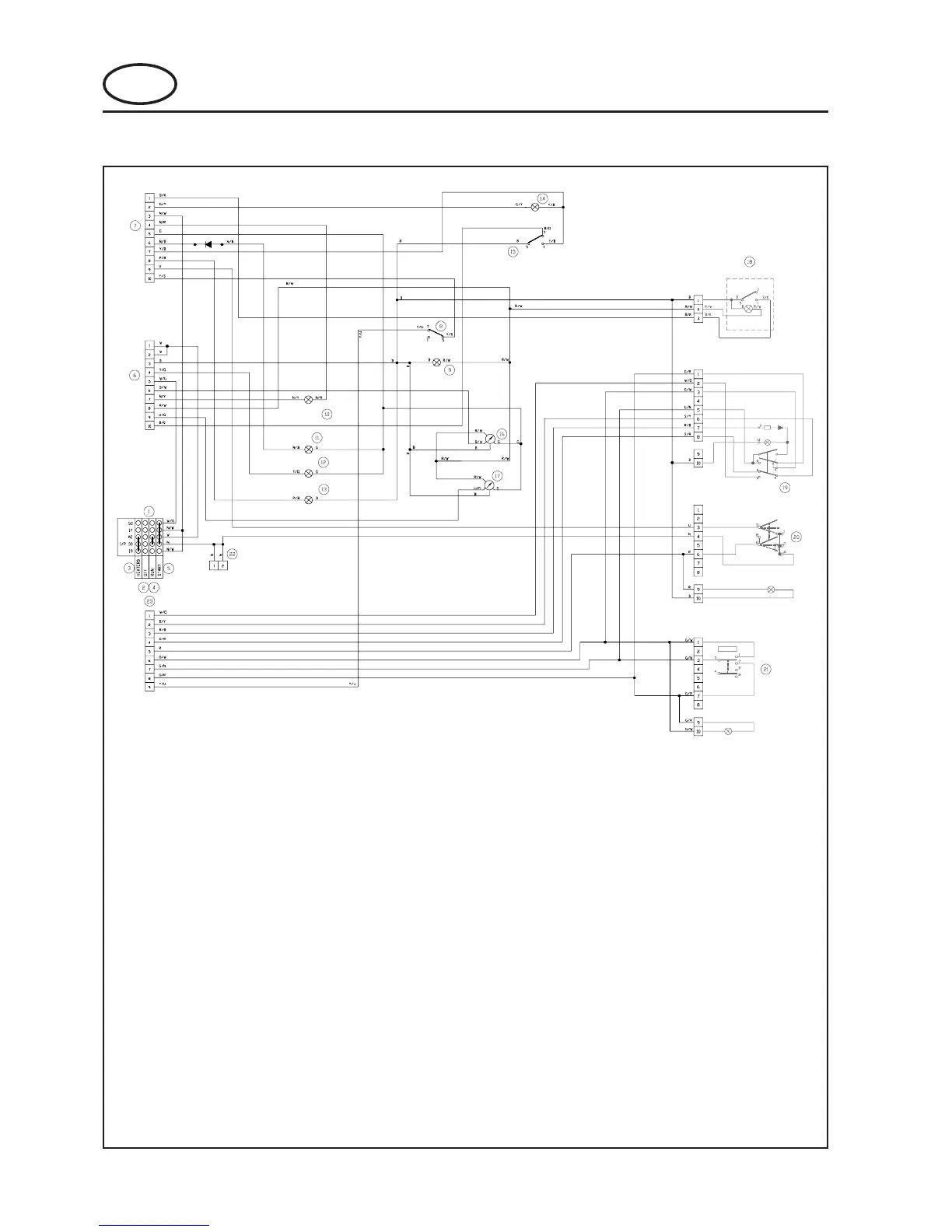

9.2 ELEKTRISCH CIRCUIT INSTRUMENTEN
9 SCHEMATISCH DIAGRAM
KABELKLEURCODE
R Rood
G Groen
O Oranje
S Grijs
B Zwart
W Wit
K Roze
P Violet
Y Geel
U Blauw
N Bruin
LG Lichtgroen
Bijv. R/W = Roodwit
22 Deling naar hoofdboom Nr. 3
23 Deling naar hoofdboom Nr. 4
