FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
REGOLAZIONI DEL PIANO DI TAGLIO
7 REGOLAZIONI DEL PIANO DI TAGLIO
7.1 TENSIONAMENTO DELLA CINGHIA DEL
PIANO DI TAGLIO
Verificare tutte le cinghie con regolarità durante le
prime 5, 10 e 15 ore di funzionamento e poi dopo
ogni 50 ore di funzionamento. Se necessario,
regolare come segue:

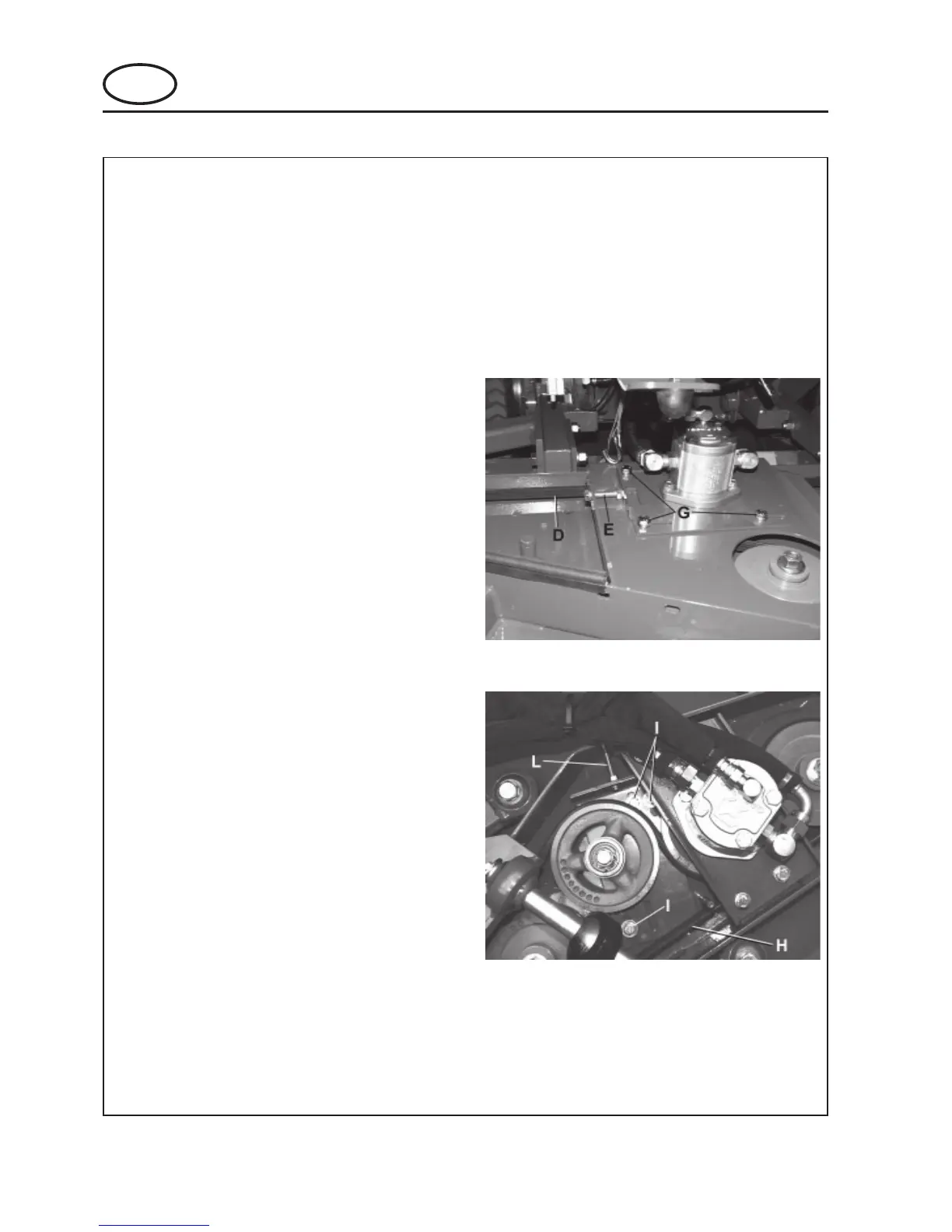

PIANO DI TAGLIO
1. Regolare il tensionamento della cinghia su una
flessione di 1/2” (13 mm) a 10 libbre (5 kg) di
forza nella parte mediana della distanza
posteriore lunga D. Se necessario, regolare
come segue:
2. Allentare il dado di bloccaggio sul bullone di
regolazione E.
3. Allentare i (4) bulloni G che bloccano la piastra
di montaggio del motore al piano di taglio (3
visibile nella foto).
4. Girare il bullone di regolazione E fino a che non
si ottenga il corretto tensionamento.
5. Stringere nuovamente i (4) bulloni G ed il dado
di bloccaggio sul bullone di regolazione E.
PIANI LATERALI
1. Regolare il tensionamento della cinghia su una
flessione di 10 mm a 5 kg di forza nella parte
mediana della distanza posteriore lunga H. Se
necessario, regolare come segue:
2. Allentare il dado di bloccaggio sul bullone di
regolazione L.
3. Allentare i due bulloni I che bloccano la piastra
dell’ingranaggio intermedio al piano di taglio.
4. Girare il bullone di regolazione L fino a che non
si ottenga il corretto tensionamento.
5. Stringere nuovamente i bulloni I ed il dado di
bloccaggio sul bullone di regolazione L.
