F-23
FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
ET NOMENCLATURE DES PIECES DE RECHANGE
F

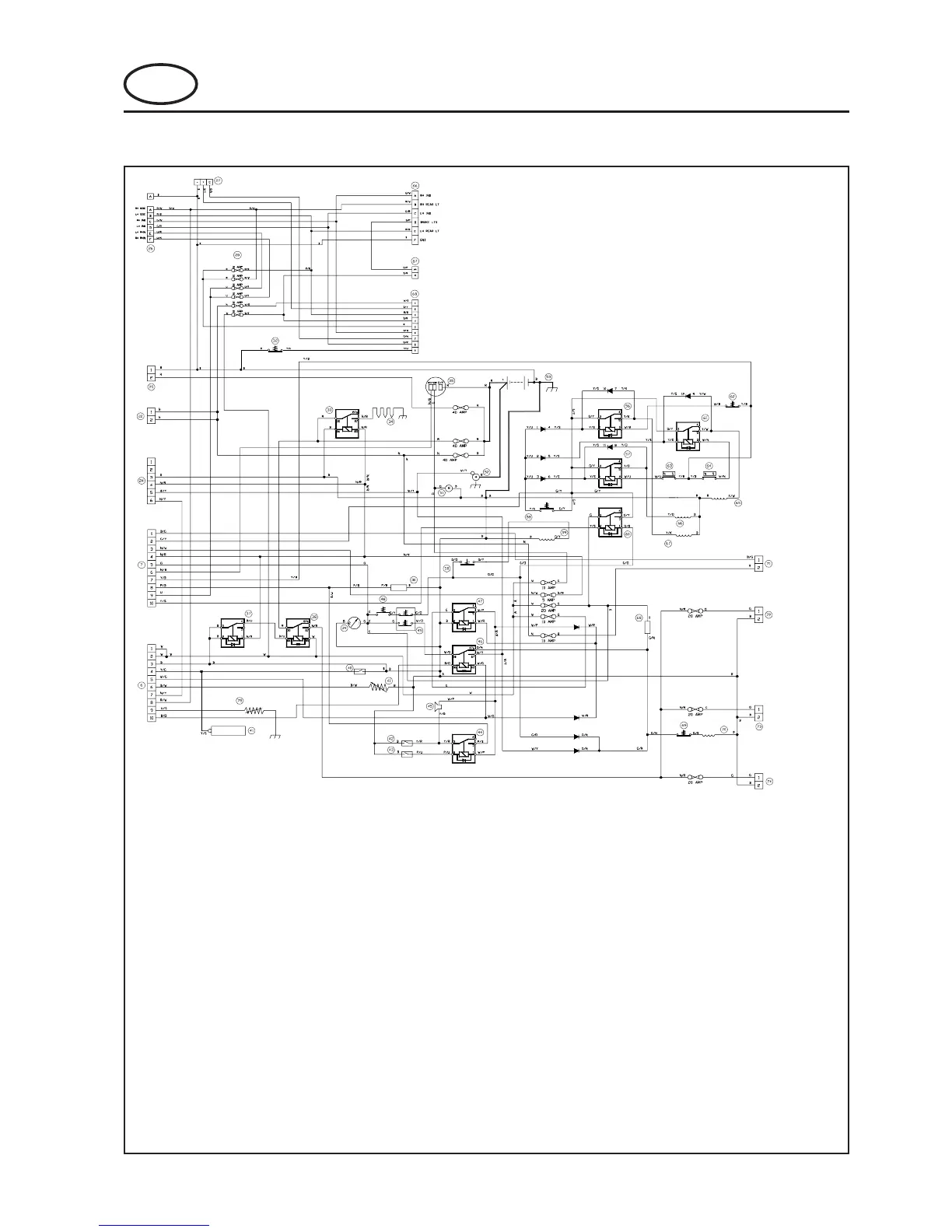

9.3 CIRCUIT ELECTRIQUE PRINCIPAL
9 SCHEMATIQUE
41 Distributeur de niveau de carburant
42 Distributeur thermique d’eau
43 Interrupteur de pression d’huile
moteur
44 Relais de klaxon
45 Klaxon
46 Relais de démarrage
47 Relais d’alarme
48 Interrupteur de siège
49 Interrupteur de stationnement
50 Interrupteur de blocage du
différentiel
51 Pompe carburant
52 Starter
53 Batterie
56 Relais central
57 Relais de plateau gauche
58 Interrupteur de validation de
plateau
59 Soupape de blocage du différentiel
60 Relais 4 RM
61 Relais de plateau droit
62 Interrupteur de plateau central
63 Interrupteur de coupure du
plateau gauche
64 Interrupteur de coupure du
plateau droit
65 Soupape du plateau de coupe
droit
66 Soupape du plateau de coupe
gauche
67 Soupape du plateau de coupe
central
68 Module de temporisation de siège
69 Coupure du moteur de
desserrage de frein
70 Electro-aimant de carburant
moteur
71 Division de gyrophare
72 Alimentation d’accessoire
73 Alimentation de siège
pneumatique
74 Alimentation de chemise
chauffée
75 Distributeur thermique d’eau
LEGENDE DU SCHEMA
ELECTRIQUE
24 Minuterie de témoin lumineux
25 Alimentation de cabine
26 Feux avant
27 Clignotant
28 Porte-fusibles
29 Division des feux arrière
30 Connexion d’interrupteur des
feux de stop
31 Division de la console No.4
32 Interrupteur d’invalidation de
plateau de transport
33 Relais de bougie de
préchauffage
34 Bougies de préchauffage
35 Alternateur
36 Relais de clignotant
37 Relais de commande
d’accessoire
38 Relais d’accessoire
39 Horamètre
40 Interrupteur thermique d’huile
hydraulique
