FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
ET NOMENCLATURE DES PIECES DE RECHANGE
9 SCHEMATIQUE
POSITION DES FUSIBLES - FUSIBLES PRINCIPAUX
FUSIBLES PRINCIPAUX

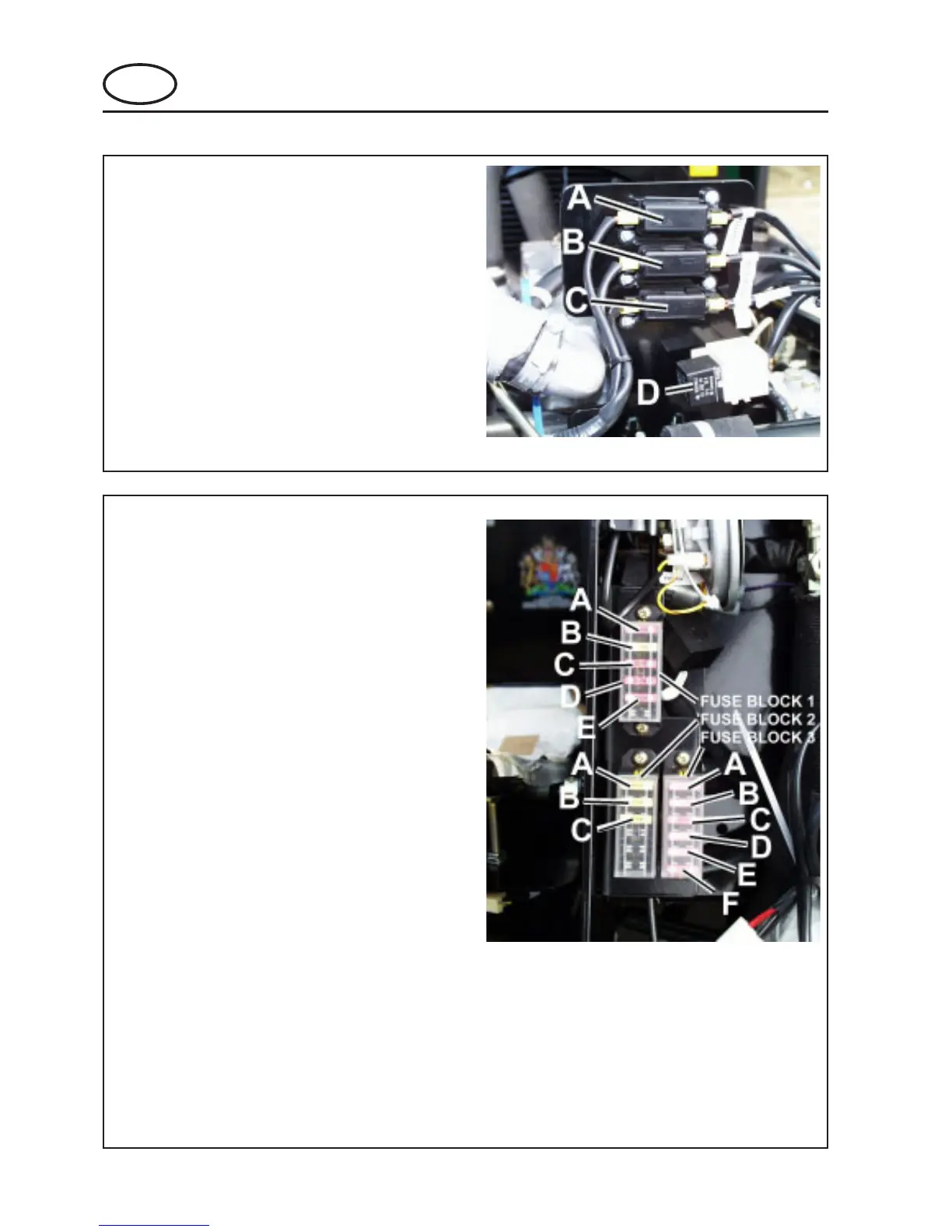

Le panneau de fusibles principal se trouve sous
l’avant du capot moteur.
Fusible A - Liaison, 40 A - fusible de circuit.
Fusible B - Liaison, 40 A - bougie de préchauffage et
fusible d’accessoire.
Fusible C - Cabine, 40 A.
Relais D - Relais de bougie de préchauffage.
FUSIBLES SECONDAIRES
Le panneau de fusibles secondaire se trouve sous le
couvercle avant de la colonne de direction.
BLOC DE FUSIBLES 1
Fusible A - 10 A - Pompe carburant/alternateur.
Fusible B - 20 A - Allumage principal.
Fusible C - 10 A - Klaxon.
Fusible D - 10 A - Relais de bougie de préchauffage.
Fusible E - 10 A - Gyrophare
Fusible F - (de rechange).
BLOC DE FUSIBLES 2
Fusible A - 20 A - Accessoire.
Fusible B - 20 A - Siège pneumatique.
Fusible C - 20 A - Chemise chauffée.
Fusible D - (de rechange).
Fusible E - (de rechange).
Fusible F - (de rechange).
BLOC DE FUSIBLES 3
Fusible A - 10 A - Phare gauche.
Fusible B - 10 A - Phare droit.
Fusible C - 10 A - Feux de position droits.
Fusible D - 10 A - Feux de position gauches.
Fusible E - 10 A - Feux de danger.
Fusible F - 10 A - Clignotants /feux de stop
