FRONTLINE 960 Serie: LQ
ONDERHOUDS- EN ONDERDELENHANDLEIDING
NL

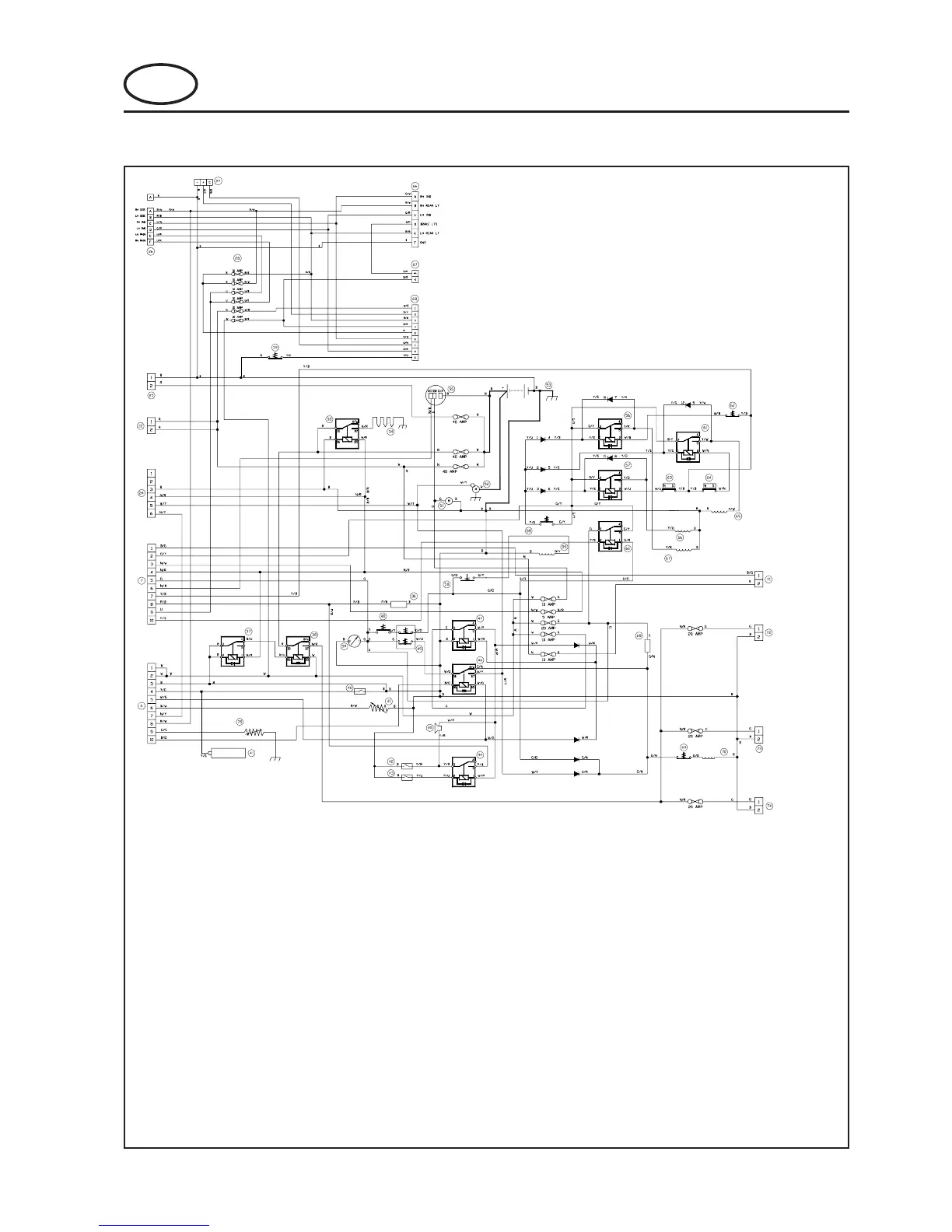

9.3 ELEKTRISCH HOOFDCIRCUIT
9 SCHEMATISCH DIAGRAM
VERKLARING AANSLUITSCHEMA
24 Lamptijdklok.
25 Cabinetoevoer
26 Voorlampen
27 Knipperlichteenheid
28 Zekeringhouder
29 Deling naar achterlampen
30 Remlichtschakelaarverbinding
31 Deling naar bedieningspaneel
Nr. 4
32 Schakelaar
transportdekstopzetting
33 Gloeibougierelais
34 Gloeibougies
35 Wisselstroomdynamo
36 Knipperrelais
37 Accessoire
bedieningspaneelrelais
38 Accessoirerelais
39 Urenmeter
40 Schakelaar hydraulische
olietemperatuur
41 Brandstofpeilzender
42 Watertemperatuurzender
43 Motoroliedrukschakelaar
44 Claxonrelais
45 Claxon
46 Startmotorrelais
47 Alarmrelais
48 Zittingschakelaar
49 Parkeerremschakelaar
50 Diff.vergrendelingschakelaar
51 Brandstofpomp
52 Startmotor
53 Accu
56 Middendekrelais
57 L.dekrelais
58 Schakelaar dekwerking
59 Diff.vergrendelklep
60 4WD-relais
61 R.dekrelais
62 Middendekschakelaar
63 Schakelaar l.dekstopzetting
64 R.dekuitschakelaar
65 Klep r.maaidek
66 Klep l.maaidek
67 Klep middenmaaidek
68 Zittingonderbrekingsmodule
69 Motoruitschakeling
remvrijlating
70 Motorbrandstofsolenoïde
71 Deling naar zwaailicht
72 Accessoiretoevoer
73 Luchtzittingtoevoer
74 Verwarmde manteltoevoer
75 Watertemp.zender
