I-23
FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
I

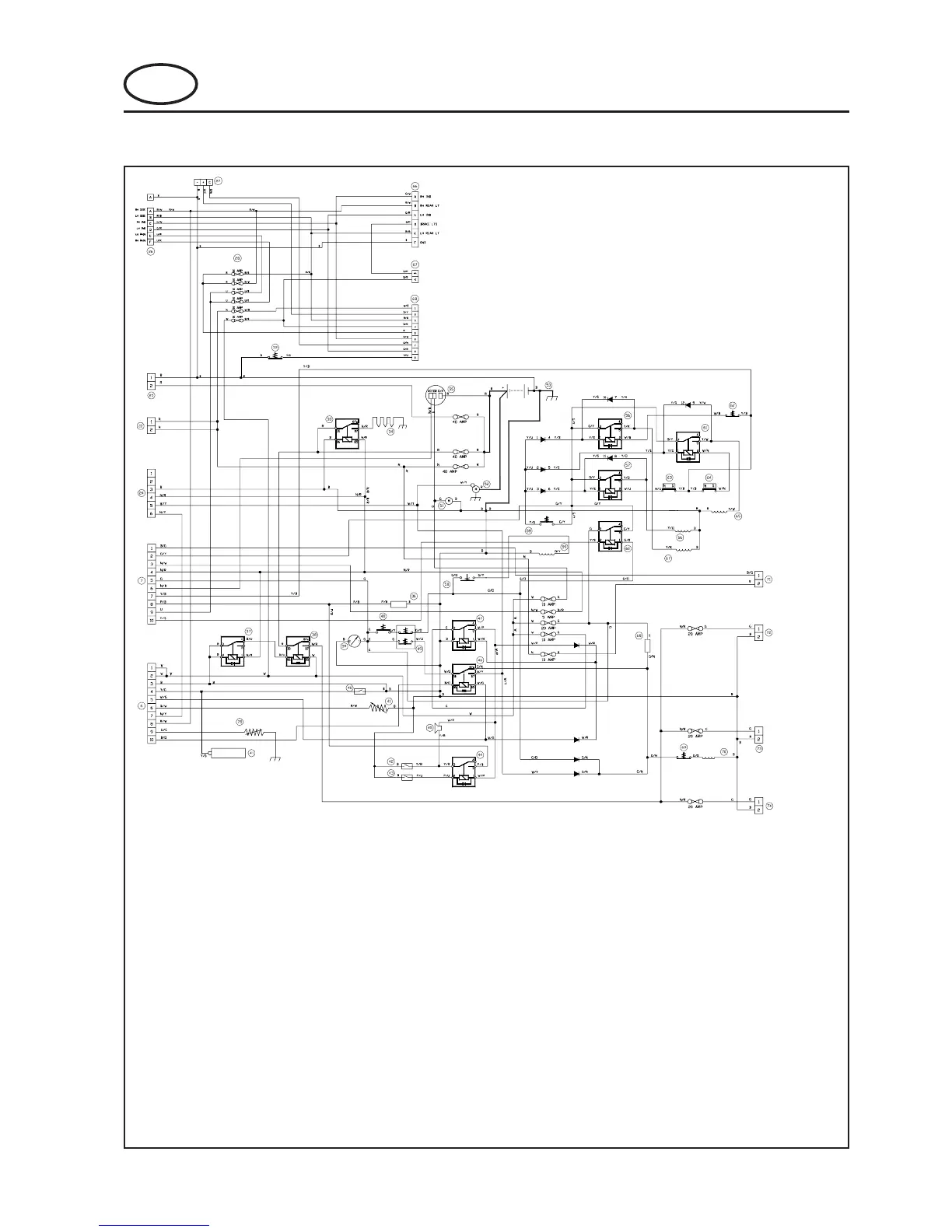

9.3 LINEA PRINCIPALE DEL CIRCUITO ELETTRICO
9 DIAGRAMMI SCHEMATICI
TASTO SULLO SCHEMA DEL
CABLAGGIO
24 Timer luci
25 Alimentazione cabina
26 Luci anteriori
27 Unità lampeggiante
28 Portafusibile
29 Sdoppiato sulle luci posteriori
30 Connessione interruttore luci dei
freni
31 Sdoppiato su Console N. 4
32 Interruttore disabilitazione piano
di trasporto
33 Relè candela ad incandescenza
34 Candele ad incandescenza
35 Alternatore
36 Relè lampeggiante
37 Relè comando accessorio
38 Relè accessorio
39 Contaore
40 Temperatura olio idraulico
interruttore
41 Trasmettitore livello carburante
42 Trasmettitore temperatura
dell’acqua
43 Interruttore pressione dell’olio
motore
44 Relè avvisatore acustico
45 Avvisatore acustico
46 Relè avvio
47 Relè allarme
48 Interruttore sedile
49 Interruttore stazionamento
50 Interruttore trazione
51 Pompa del carburante
52 Motorino di avviamento
53 Batteria
56 Relè centrale
57 Relè piano sinistro
58 Interruttore abilitazione piano
59 Valvola trazione
60 Relè 4 ruote motrici
61 Relè piano destro
62 Interruttore piano centrale
63 Interruttore soppressione piano
sinistro
64 Interruttore soppressione piano
destro
65 Valvola piano di taglio destro
66 Valvola piano di taglio sinistro
67 Valvola piano di taglio centrale
68 Modulo ritardo sedile
69 Soppressione motore rilascio
freno
70 Solenoide carburante motore
71 Sdoppiato su fanale
72 Alimentazione accessorio
73 Alimentazione sedile pneumatico
74 Alimentazione guaina riscaldata
75 Trasmettitore temperatura
dell’acqua
