F-11
FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
ET NOMENCLATURE DES PIECES DE RECHANGE
F
5 GRAISSAGE ET MAINTENANCE
5.1 MOTEUR : 50 premières heures
d’horamètre puis toutes les 250 heures
d’horamètre
Renouvellement de l’huile moteur
(a) Réchauffez, tout d’abord, le moteur puis
arrêtez-le. Déposez le bouchon de vidange
d’huile du bas du carter-moteur et
essuyez-le.
(b) Reposez le bouchon de vidange puis
remplissez le carter de 6,4 l d’huile (avec
filtration).

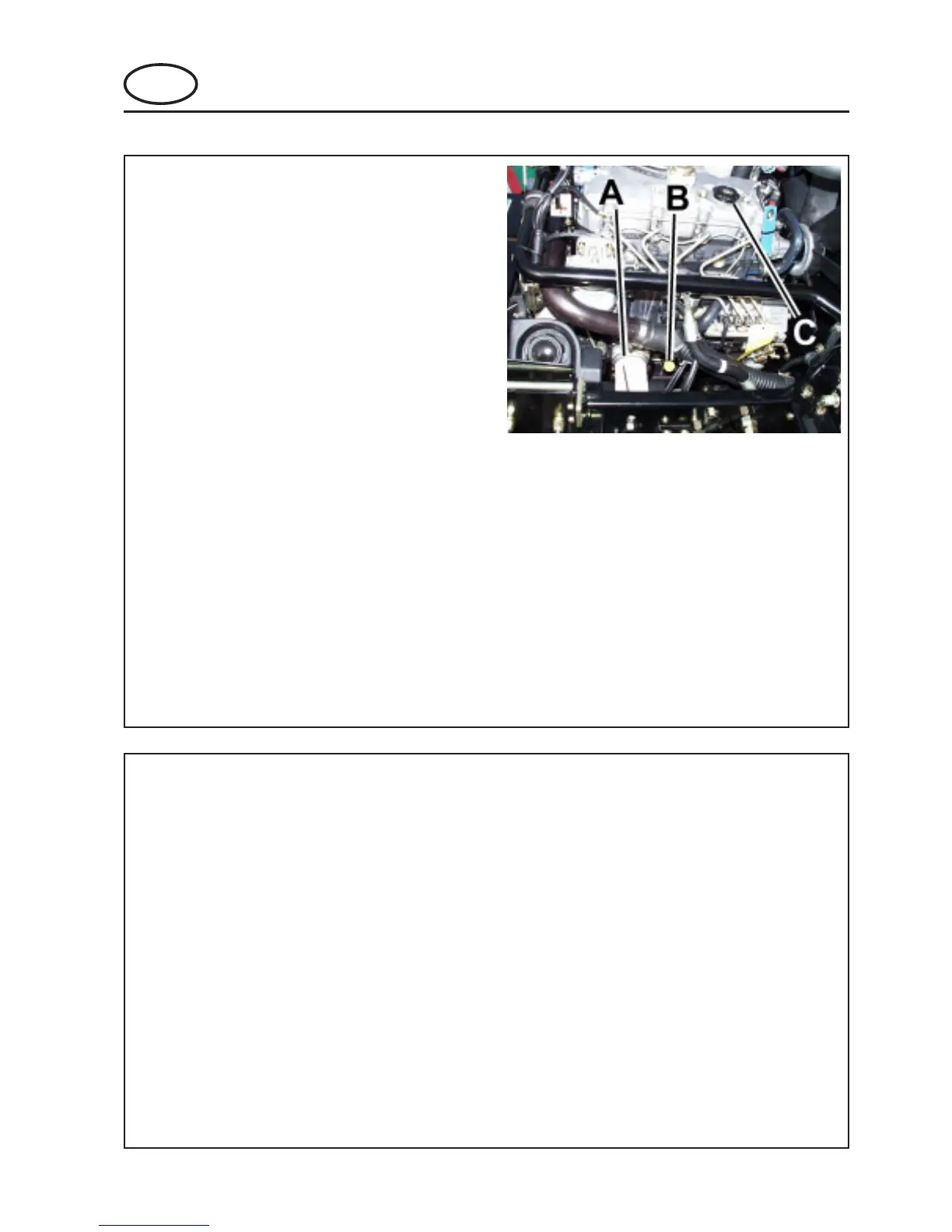

Schéma 1 “A” Remplissage d’huile, “B” Jauge,
"C" Remplissage d’huile
Remplacement du filtre à huile moteur (A)
(a) Retirez la cartouche (A).
(b) Nettoyez la surface du carter-moteur.
(c) Appliquez une fine couche d’huile sur le joint
de la cartouche avant de l’installer.
(d) Serrez le filtre à la main.
(e) Vérifiez l’absence de fuites d’huile autour du
joint de la cartouche après le démarrage du
moteur.
Schéma 1
5.2 MACHINE : Graissage des composants
suivants. Hebdomadairement ou toutes
les 40 heures d’horamètre
1. Utilisez de la graisse Shell Darina R2 (Schéma 3).
(a) Pivots de la biellette de levage.
(b) Pivot central de l’essieu arrière.
(c) Pivots intérieurs du vérin de direction.
(d) Extrémité de la tige de vérin de direction.
(e) Tige de voie de direction et extrémité de
tige.
(f) Pivots du bâti de la biellette de levage.
(g) Poulies de la courroie.
(h) Roulette de plateau.
GRAISSAGE
