FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI

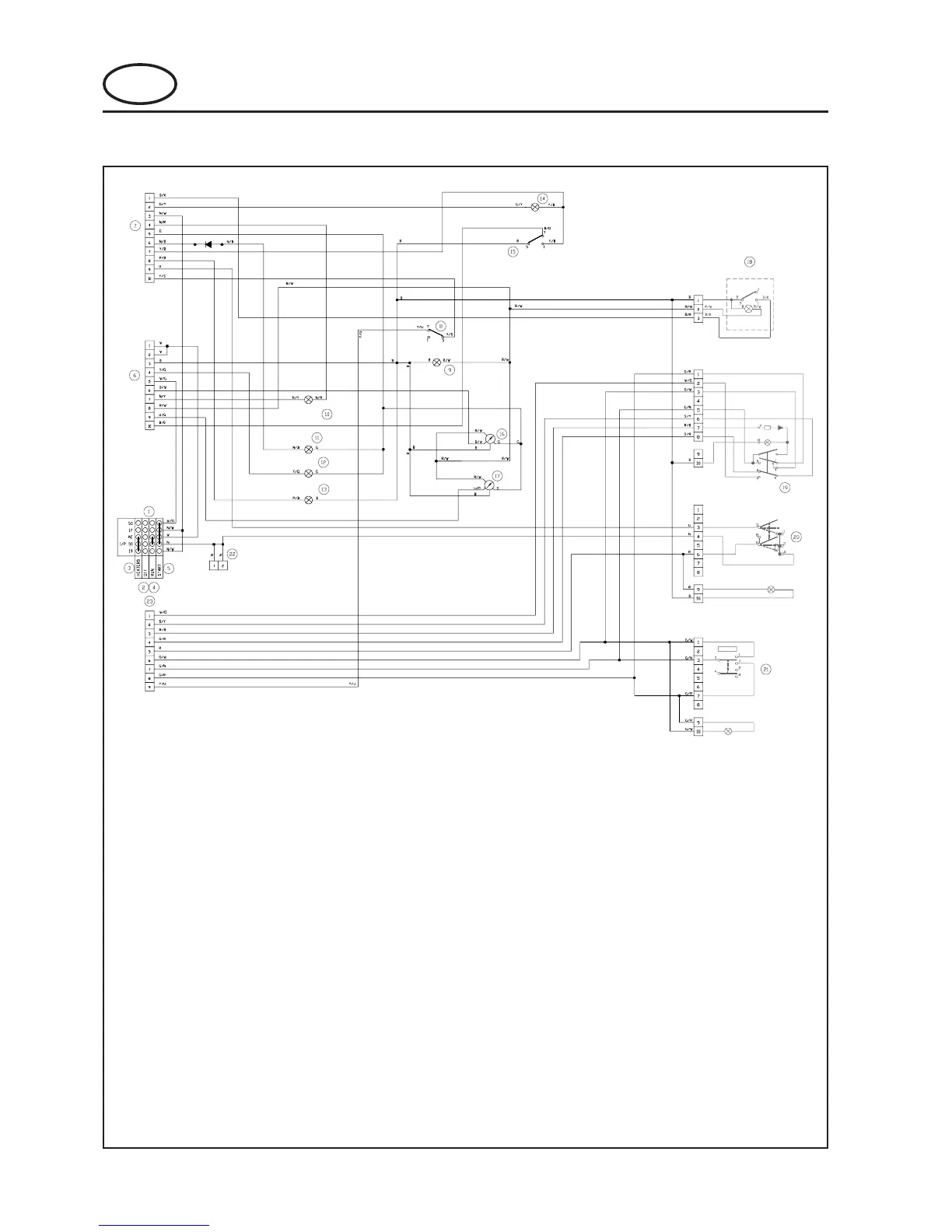

TASTO SULLO SCHEMA DEL CABLAGGIO
1 Interruttore chiave
2 Posizione OFF (SPENTO)
3 Posizione HEATER (RISCALDATORE)
4 Posizione RUN (MARCIA)
5 Posizione START (AVVIO)
6 Sdoppiato sul cablaggio N. 2
7 Sdoppiato sul cablaggio N. 1
8 Interruttore 2WD
9 Spia 2WD
10 Spia candela ad incandescenza
11 Luce batteria
12 Luce temperatura dell’olio
13 Luce pressione dell’olio
14 Luce interruttore piano di taglio
15 Interruttore piano di taglio
16 Indicatore carburante
17 Interruttore temperatura
18 Interruttore fanale (opzionale)
19 Interruttore pericolo
20 Luci
21 Indicatori di direzione
9.2 STRUMENTO DEL CIRCUITO ELETTRICO
9 DIAGRAMMI SCHEMATICI
CODICE A COLORI DEI CONDUTTORI
R Rosso
G Verde
O Arancione
S Grigio
B Nero
W Bianco
K Rosa
P Porpora
Y Giallo
U Blu
N Marrone
LG Verde chiaro
E.G. R/W = Rosso/Bianco
22 Sdoppiato sul cablaggio N. 3
23 Sdoppiato sul cablaggio N. 4
