F-22
F
FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
ET NOMENCLATURE DES PIECES DE RECHANGE

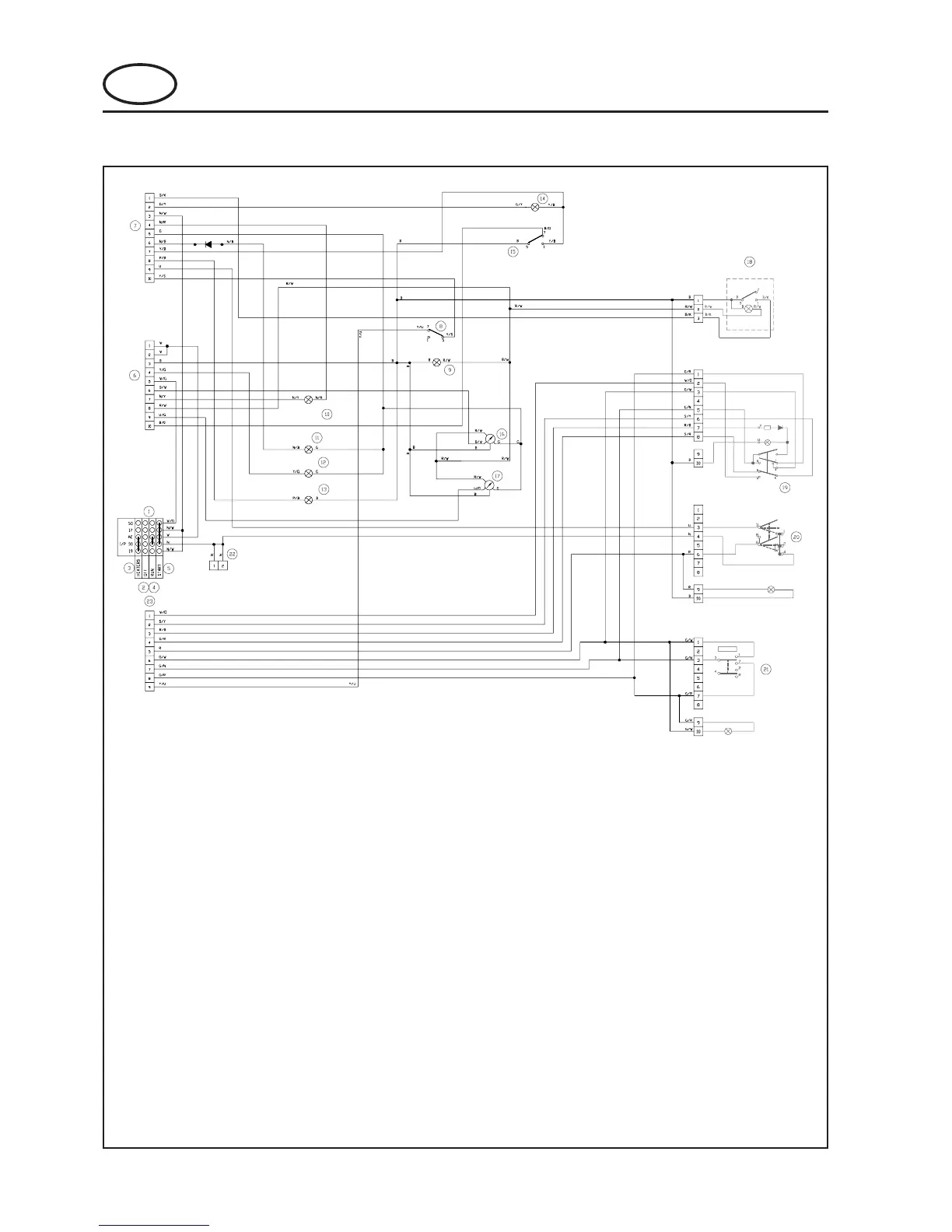

LEGENDE DU SCHEMA ELECTRIQUE
1 Commutateur à clé
2 Position ARRET
3 Position CHAUFFER
4 Position ROULER
5 Position DEMARRER
6 Division de faisceau principal No.2
7 Division de faisceau principal No.1
8 Interrupteur 2 RM
9 Témoin lumineux 2 RM
10 Témoin lumineux de préchauffage
11 Témoin lumineux de batterie
12 Témoin lumineux de température d’huile
13 Témoin lumineux de pression d’huile
14 Témoin lumineux d’interrupteur de plateau de coupe
15 Interrupteur de plateau de coupe
16 Jauge de carburant
17 Jauge de température
18 Interrupteur de gyrophare (Option)
19 Interrupteur des feux de danger
20 Feux
21 Clignotants
9.2 COMPOSANTS DU CIRCUIT ELECTRIQUE
9 SCHEMATIQUE
CODE COULEUR DES CABLES
R Rouge
G Vert
O Orange
S Gris
B Noir
W Blanc
K Rose
P Violet
Y Jaune
U Bleu
N Marron
LG Vert clair
EX. R/W = Rouge/Blanc
22 Division de faisceau principal No.3
23 Division de faisceau principal No.4
