5 SCHMIERUNG UND WARTUNG
5.1 MOTOR: Nach den ersten 50
Betriebsstunden und anschließend alle
250 Betriebsstunden
Motoröl wechseln
(a) Den Motor zunächst aufwärmen und
anschließend ausschalten. Die
Ölablassschraube aus dem Boden des
Kurbelgehäuses ziehen und abwischen.
(b) Die Ablassschraube wieder einsetzen und
den Motor (durch einen Filter) mit 10,6
Liter Öl auffüllen.

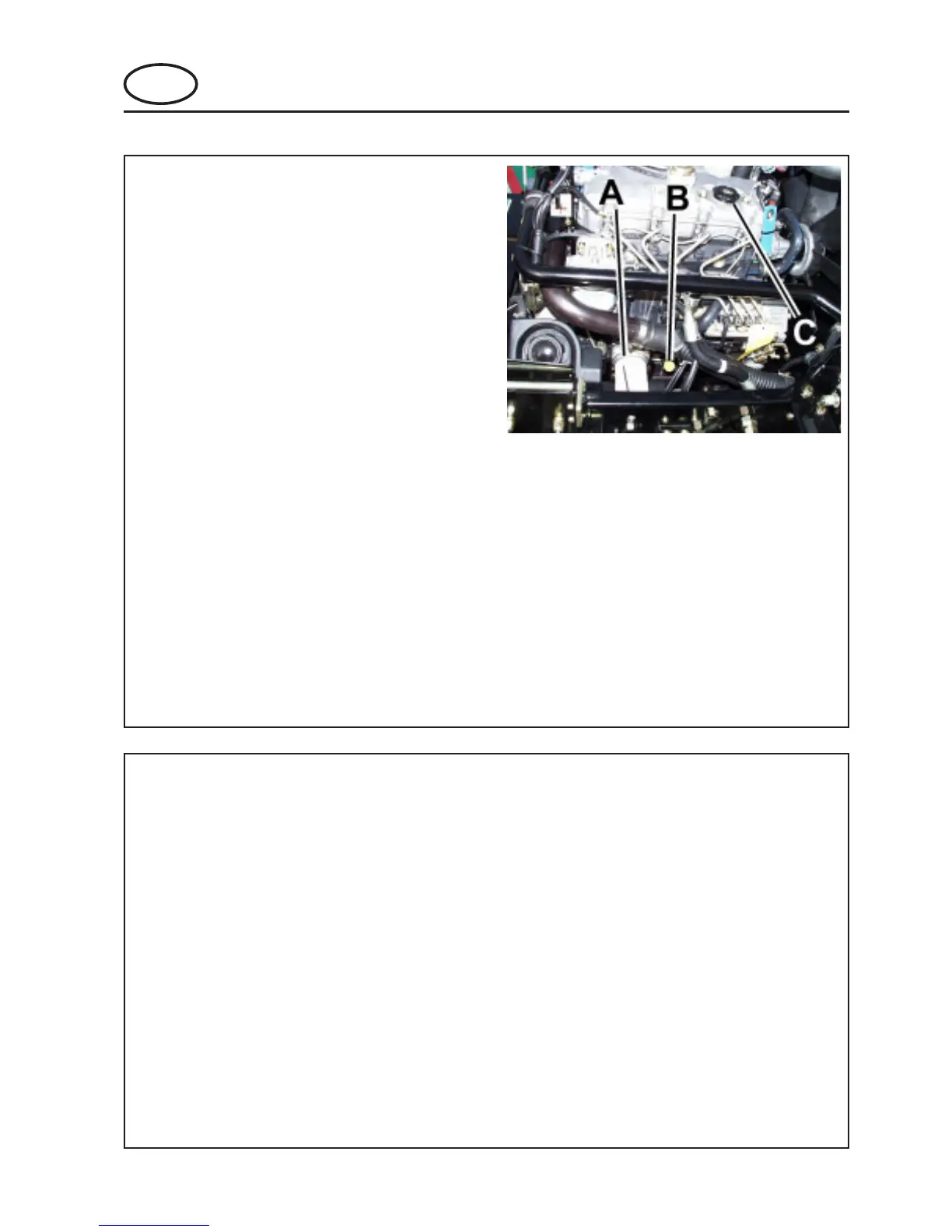

Abb.1 A Ölfüllstand, B Ölmessstab, C Ölfüllstand
Motorölfilter wechseln (A)
(a) Die aus einem Stück bestehende Patrone
(A) entfernen.
(b) Den Bereich um das Kurbelgehäuse
herum reinigen.
(c) Vor dem Einsetzen einen dünnen Ölfilm
auf die Dichtung der Patrone geben.
(d) Den Filter nur mit der Hand festziehen.
(e) Nach dem Anlassen des Motors den
Bereich um die Patronendichtung herum
auf Öllecks prüfen.
5.2 MASCHINE: Die folgenden Stellen
schmieren. Wöchentlich oder alle 40
Betriebsstunden
1. Folgende Stellen mit Shell Darina R2 schmieren
(Abb. 3).
(a) Zapfen der Hubarme
(b) Drehpfanne der Hinterachse
(c) Zapfen innerhalb der Lenkkolben
(d) Kopf der Lenkkolbenstange
(e) Lenkspurstange, Stangenkopf
(f) Lagerzapfen der Hubarme
(g) Riemenscheiben
(h) Laufräder Vorrichtung
Abb.1
SCHMIERUNG
