FRONTLINE 960 Serie: LQ
MANUALE PER LA MANUTENZIONE E DEI RICAMBI
9 DIAGRAMMI SCHEMATICI
POSIZIONE DEI FUSIBILI – FUSIBILI PRINCIPALI

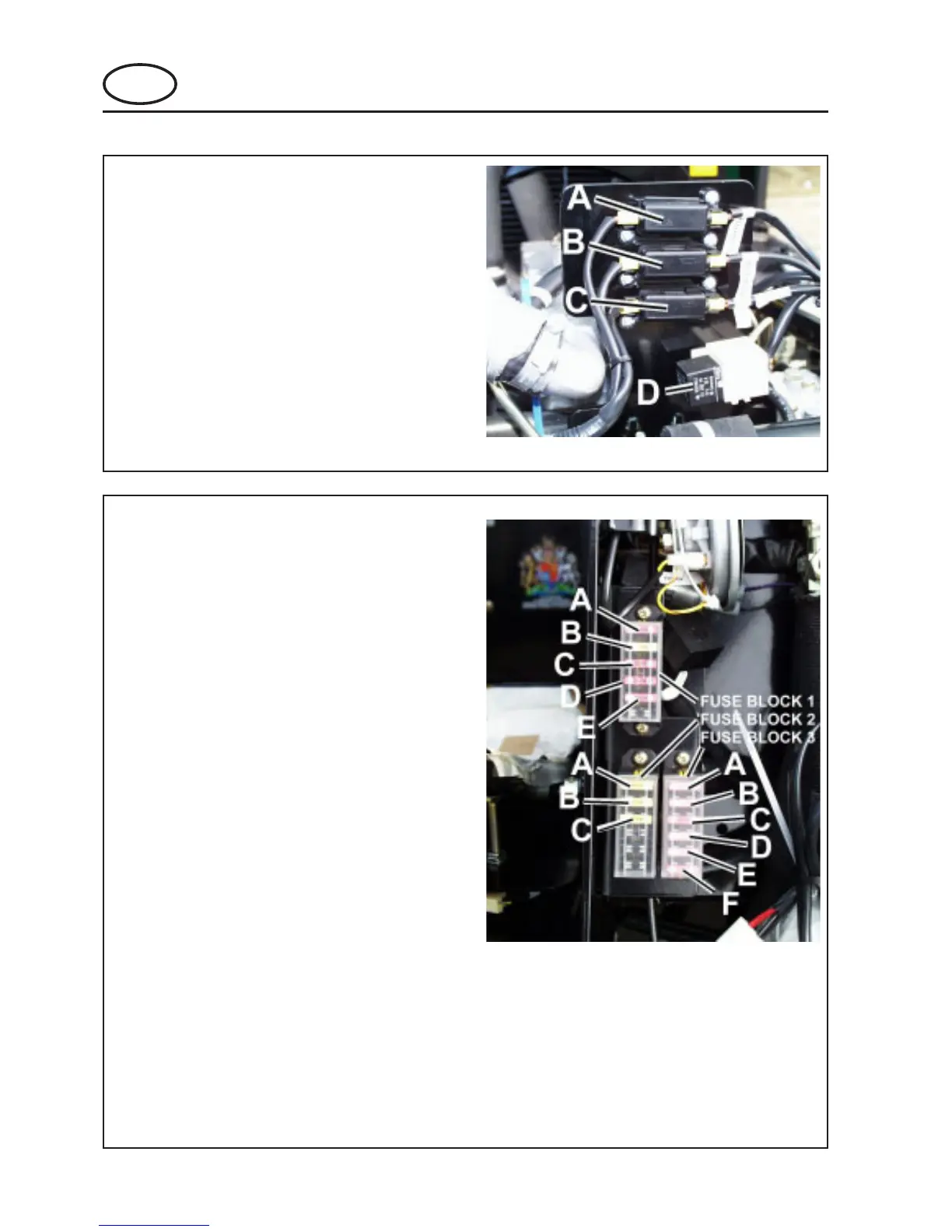

FUSIBILI PRINCIPALI
Il quadro dei fusibili principali si trova sotto la parte
anteriore del cofano motore .
Fusibile A - Fusibile di collegamento da 40 Amp -
Fusibile di sistema.
Fusibile B - Fusibile di collegamento da 40 Amp -
Fusibile della candela ad incandescenza e degli
accessori.
Fusibile C - Fusibile della cabina da 40 Amp.
Relè D - Relè della candela ad incandescenza.
FUSIBILI SECONDARI
Il quadro dei fusibili secondari si trova sotto il
coperchio della torre anteriore.
BLOCCO FUSIBILI 1
Fusibile A - 10 Amp - Pompa carburante/Alternatore.
Fusibile B - 20 Amp - Accensione principale.
Fusibile C - 10 Amp - Avvisatore acustico.
Fusibile D - 10 Amp - Relè della candela ad
incandescenza.
Fusibile E - 10 Amp - Fanale
Fusibile F - Parte di ricambio.
BLOCCO FUSIBILI 2
Fusibile A - 20 Amp - Accessorio.
Fusibile B - 20 Amp - Sedile pneumatico.
Fusibile C - 20 Amp - Guaina riscaldata.
Fusibile D - Parte di ricambio.
Fusibile E - Parte di ricambio.
Fusibile F - Parte di ricambio.
BLOCCO FUSIBILI 3
Fusibile A - 10 Amp - Proiettore sinistro.
Fusibile B - 10 Amp - Proiettore destro.
Fusibile C - 10 Amp - Luci laterali destre.
Fusibile D - 10 Amp - Luci laterali sinistre.
Fusibile E - 10 Amp - Pericoli.
Fusibile F - 10 Amp - Spie /Luci dei freni
