Page 34
FRANÇAIS
Pompes Jandy
®
à vitesse variable
|
Manuel d’installation et de fonctionnement
Section 2. Description générale
2.1 Introduction
Les pompes à vitesse variable de la Série
®
fonctionner de 600 à 3450 tr/min. Cela vous permet de sélectionner la vitesse
la plus appropriée pour votre application. Les pompes sont compatibles avec tous les contrôleurs Jandy et les systèmes
d’automatisation Zodiac
®
. La pompe est entraînée par un ECM (moteur à commutation électronique) à vitesses variables
directement xé au rotor de la pompe. Le moteur fait tourner le rotor qui force l’eau à circuler à travers la pompe. La vitesse
du moteur variant, le débit à travers la pompe est également varié. Le débit ajustable permet l’optimisation du débit de l’eau
pendant les exigences variées du cycle de la pompe. Pour cette raison, l’ecacité énergétique de la pompe est maximisée
entraînant des économies pour le propriétaire de la piscine tout en contribuant à la sauvegarde de l’environnement.
Ce manuel contient des informations pour l’installation, le fonctionnement et l’entretien adéquats des pompes à vitesses
variables de la Série Jandy. Les procédures indiquées dans ce manuel doivent être suivies avec précision. Pour obtenir des
copies de ce manuel, visitez www.zodiacpoolsystems.com.
2.2 Dimensions du produit
REMARQUE
Lors de l’installation d’une pompe, laisser un dégagement d’au-moins 30 cm (2 pi) au-dessus de la pompe
pour le retrait du panier crépine.
G
B
D
C
A
F
E
Du bord avant du raccord au
centre des trous de boulon
Trous de boulon,
centre à centre
Nº de modèle
A
Dimensions
B
Dimensions
C
Dimensions
D
Dimensions
E
Dimensions
F
Dimensions
G
Dimensions
VSFHP185DV2A 10 po 6 1/2 po 7 3/4 po 12 3/4 po 24 1/2 po 9 1/2 po 9 1/8 po
VSFHP270DV2A 10 po 6 1/2 po 7 3/4 po 12 3/4 po 24 1/2 po 9 1/2 po 9 1/8 po
VSPHP270DV2A 9 1/8 po 9 po 8 7/8 po 14 1/8 po 27 5/8 po 11 5/8 po 9 1/16 po
VSSHP220DV2A 11 5/8 po 9 po 10 3/8 po 15 1/4 po 30 1/8 po 14 po 11 5/8 po
VSSHP270DV2A 11 5/8 po 9 po 10 3/8 po 15 1/4 po 30 1/8 po 14 po 11 5/8 po

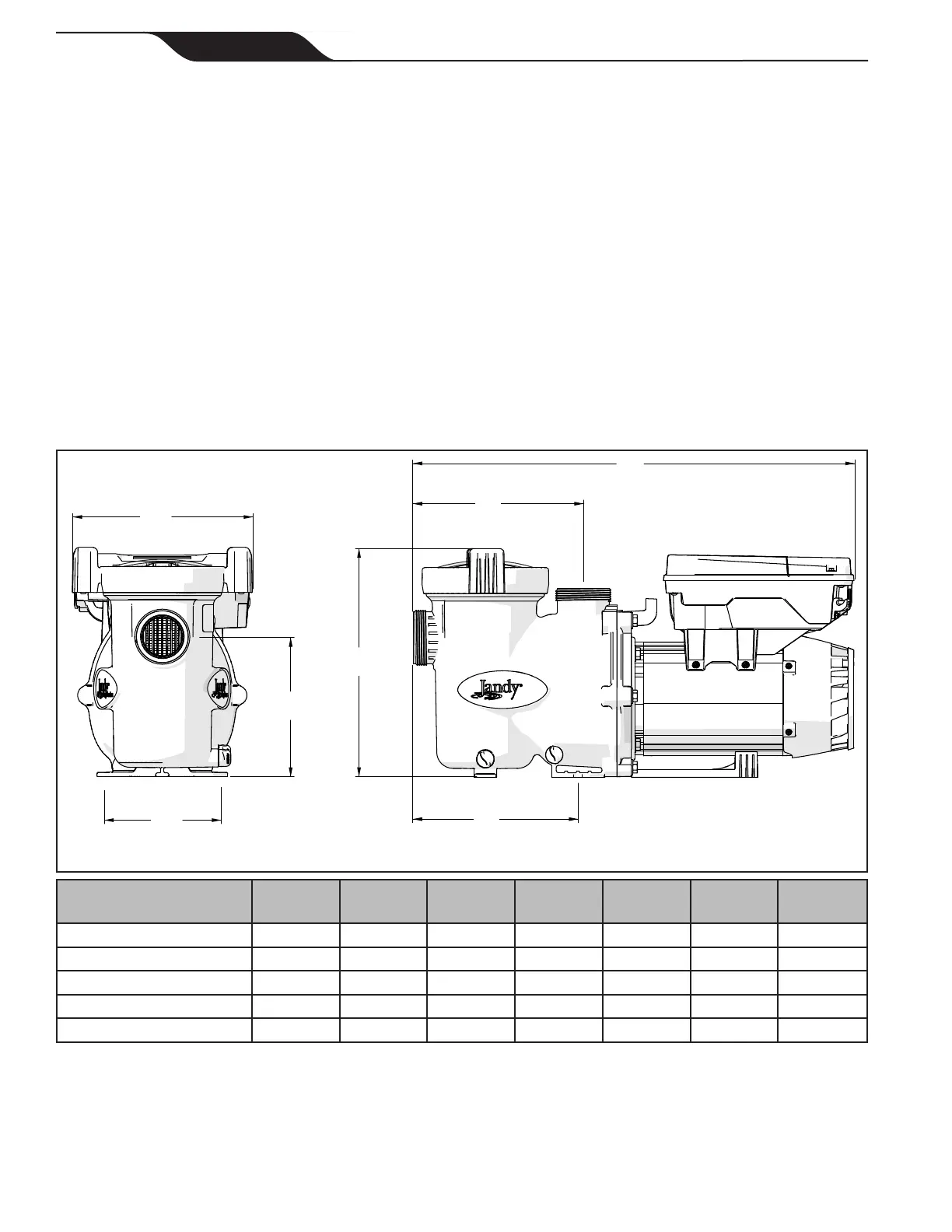

Figure 1. Dimensions de la Pompe à vitesse variable
