Página 73
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
Apague la bomba y el disyuntor principal del circuito eléctrico de
la bomba antes de comenzar el procedimiento. Si no se cumple
esta indicación, podría haber peligro de descarga eléctrica, lo
cual puede provocar lesiones personales o la muerte.
3. Velar por que todas las válvulas de aislamiento estén
cerradas para evitar que el agua de la piscina llegue a
la bomba.
4. Siga las marcas del anillo de bloqueo y gire el
anillo en sentido antihorario hasta que las marcas de
“START” (Inicio) se alineen con los puertos.
5. Quite con cuidado la tapa con el anillo de bloqueo.

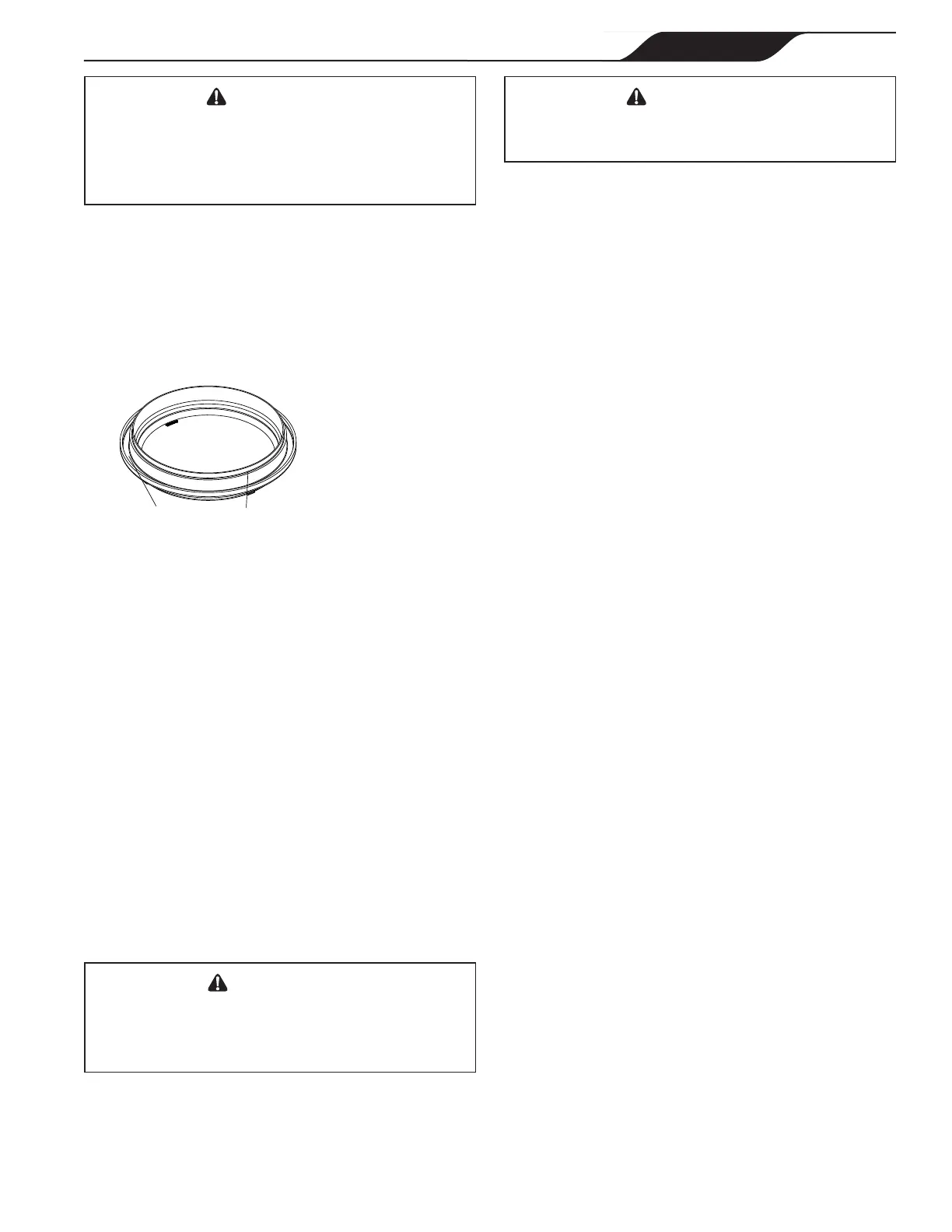

Vista invertida de la parte
inferior de la tapa
Desnivel donde se
asienta la junta tórica
Ranura donde se
asienta el sello
Figura 14. Colocación de la junta tórica de prueba
de presión azul
3.6.2 Reemplace la junta tórica azul
1. Invierta la tapa con el anillo de bloqueo.
2. Coloque la junta tórica azul en el desnivel ubicado
a ¼" desde la parte inferior de la tapa. Consulte la
Figura 14.
3. Asegúrese de que la junta tórica esté asentada
correctamente.
4. Instale la tapa. Asegúrese de que la junta tórica azul se
asiente en el alojamiento sin “adherirse” o “caerse”.
5. Siga las marcas del anillo de bloqueo y alinee las
marcas de ‘START’ (Inicio) con los puertos. Gire en
sentido horario hasta que se alineen las marcas de
‘LOCKED’ (Bloqueado). No apriete más allá de la
marca de ‘LOCKED’ (Bloqueado).
Sección 4. Operación
4.1 Puesta en marcha
PRECAUCIÓN
Nunca haga funcionar la bomba sin agua. Si se hace funcionar
la bomba “en seco” durante la cantidad de tiempo que sea,
pueden ocurrir daños graves en la bomba y en el motor y se
anulará la garantía.
Si se trata de una instalación de piscina nueva, asegúrese de
que ninguna de las tuberías tenga residuos de construcción
y de que todas hayan sido sometidas correctamente a
pruebas de presión. Debe vericarse que la instalación del
ltro sea correcta y que todas la conexiones y abrazaderas
estén jas según las recomendaciones del fabricante.
ADVERTENCIA
Para evitar el riesgo de daños materiales, lesiones personales
o la muerte, verifique que toda la energía esté apagada antes
de comenzar con estos pasos.
4.1.1 Bomba por debajo del nivel del agua
1. Asegúrese de que la tapa de la bomba esté ja.
Para eso, verique que los indicadores de “locked”
(Bloqueado) estén alineados con los puertos
de la bomba. Apriete solo con la mano, no use
herramientas. Asegúrese de que las válvulas estén
abiertas y que las uniones de la bomba estén ajustadas.
2. Abra cualquier válvula de aislamiento que pudiera
haber entre la bomba y los drenajes y ltros
superciales principales de la piscina.
3. Abra la válvula de alivio de aire del ltro. Esto
permitirá que el aire comience a escaparse del sistema
y llenará la bomba con agua para el cebado.
4. Restaure la energía a la bomba e inicie la bomba.
5. Cuando comience a salir agua de la válvula de alivio
de aire del ltro, cierre la válvula de alivio de aire.
6. Inspeccione el sistema en busca de fugas.
4.1.2 Bomba por arriba del nivel del agua
1. Abra la válvula de alivio de aire del ltro.
2. Extraiga la tapa de la bomba y llene la canasta de agua.
3. Antes de volver a colocar la tapa, verique que no
haya residuos alrededor del asiento de la junta tórica
de la tapa. Los residuos alrededor del asiento de la
junta tórica en la tapa pueden provocar una fuga de
aire. Esto dicultará que la bomba se cebe.
4. Ajuste la tapa. Para eso, verique que los indicadores
de “locked” (Bloqueado) de la tapa estén alineados
con los puertos de la bomba. Apriete solo con la
mano, no use herramientas. Asegúrese de que todas
las válvulas estén abiertas y de que las uniones de la
bomba estén ajustadas.
5. Restaure la energía a la bomba e inicie la bomba.
6. Después de que la bomba se haya cebado y de que
salga agua de la válvula de alivio de aire del ltro,
cierre la válvula de alivio de aire e inspeccione el
sistema en busca de fugas.
NOTA Todas las bombas de este manual tienen el
certificado NSF porque pueden purgarse a alturas de
hasta 10 pies por arriba del nivel de agua de la piscina,
a nivel del mar. Sin embargo, para lograr un mejor
autocebado, instale la bomba lo más cerca posible del
nivel de agua de la piscina.
Consulte Recomendaciones de instalación en la Sección
3.2.3 para obtener la elevación y el tamaño de tubo correctos.
La velocidad de cebado predeterminada es de 2750 RPM.
La bomba tardará aproximadamente 15 minutos en cebarse
a esta velocidad de cebado si la bomba está ubicada a 10
pies por arriba del agua de la piscina. Si la velocidad de
cebado se ajusta a 3450 RPM, la bomba debe cebarse antes
de los 6 minutos a 10 pies por arriba del nivel del agua.
Si la bomba no se ceba y se siguieron todas las
