Page 44
FRANÇAIS
Pompes Jandy
®
à vitesse variable
|
Manuel d’installation et de fonctionnement
3.6 Effectuer un test de pression
IMPORTANT : VSSHP220DV2A et VSSHP270DV2A sont
fournis avec un joint torique jetable supplémentaire pour le
test de pression. Il s’agit du joint torique bleu utilisé pour
le test de pression (voir les Figures 12 et 13). Si vous avez
ouvert le couvercle de la pompe avant de procéder au test de
pression, le joint torique bleu pourrait être éjecté. Si le joint
torique bleu est éjecté, celui-ci devra être réinstallé sur le
couvercle avant de procéder au test de pression (voir 3.6.2).
MISE EN GARDE
Lors du test sous pression d’un système avec eau, l’air est
souvent emprisonné dans le système pendant le processus de
remplissage. Cet air se comprime lorsque le système est sous
pression. Si le système fait défaillance, cet air emprisonné
peut projeter des débris avec une grande vitesse et blesser.
Il faut prendre toutes les mesures possibles pour éliminer l’air
emprisonné, y compris l’ouverture de la vanne sur le filtre et le
desserrage du panier de la pompe pendant le remplissage de
la pompe.
MISE EN GARDE
La présence d’air coincé dans le système peut faire sauter le
couvercle du filtre et entraîner la mort, de graves blessures
ou des dommages matériels. Veillez à ce que tout l’air soit
adéquatement purgé du système avant d’utiliser l’équipement.
NE PAS UTILISER D’AIR COMPRIMÉ POUR FAIRE UN TEST
DE PRESSION NI VÉRIFIER LA PRÉSENCE DE FUITES.
MISE EN GARDE
RISQUE DE CHOC ÉLECTRIQUE
Ne pas effectuer de test de pression au-delà de 2.41 BAR (35
PSI). Le test de pression doit être exécuté par un spécialiste en
équipements de piscine. L’équipement de circulation qui n’est
pas correctement testé risque de faire défaillance, pouvant
entraîner de graves blessures ou des dommages matériels.
MISE EN GARDE
Lors d’un test de pression du système avec de l’eau, il est très
important de s’assurer que le couvercle du panier de pompe
est bien fixé.
1. Avant de pressuriser le système, assurez-vous que
les indicateurs « verrouillé » de l’anneau de blocage
s’alignent avec le côté de l’orice d’aspiration et de
pression sur la pompe.
2. Remplir le système d’eau pour éliminer l’air piégé.
3. Mettre le système sous pression avec de l’eau à pas
plus de 35 PSI.
4. Fermer la valve pour piéger l’eau dans le système.
5. Vérier si le système présente des fuites ou une baisse
de pression.
6. S’il y des fuites au couvercle, répéter la procédure.
Pour obtenir le soutien technique Zodiac, composer le
800 822-7933
MISE EN GARDE
Ne pas ouvrir le couvercle de la pompe avant de tester la
pression car le joint torique test de pression bleu pourrait être
éjecté. Si cela se produit, vous devez le placer sur le couvercle
arrière.

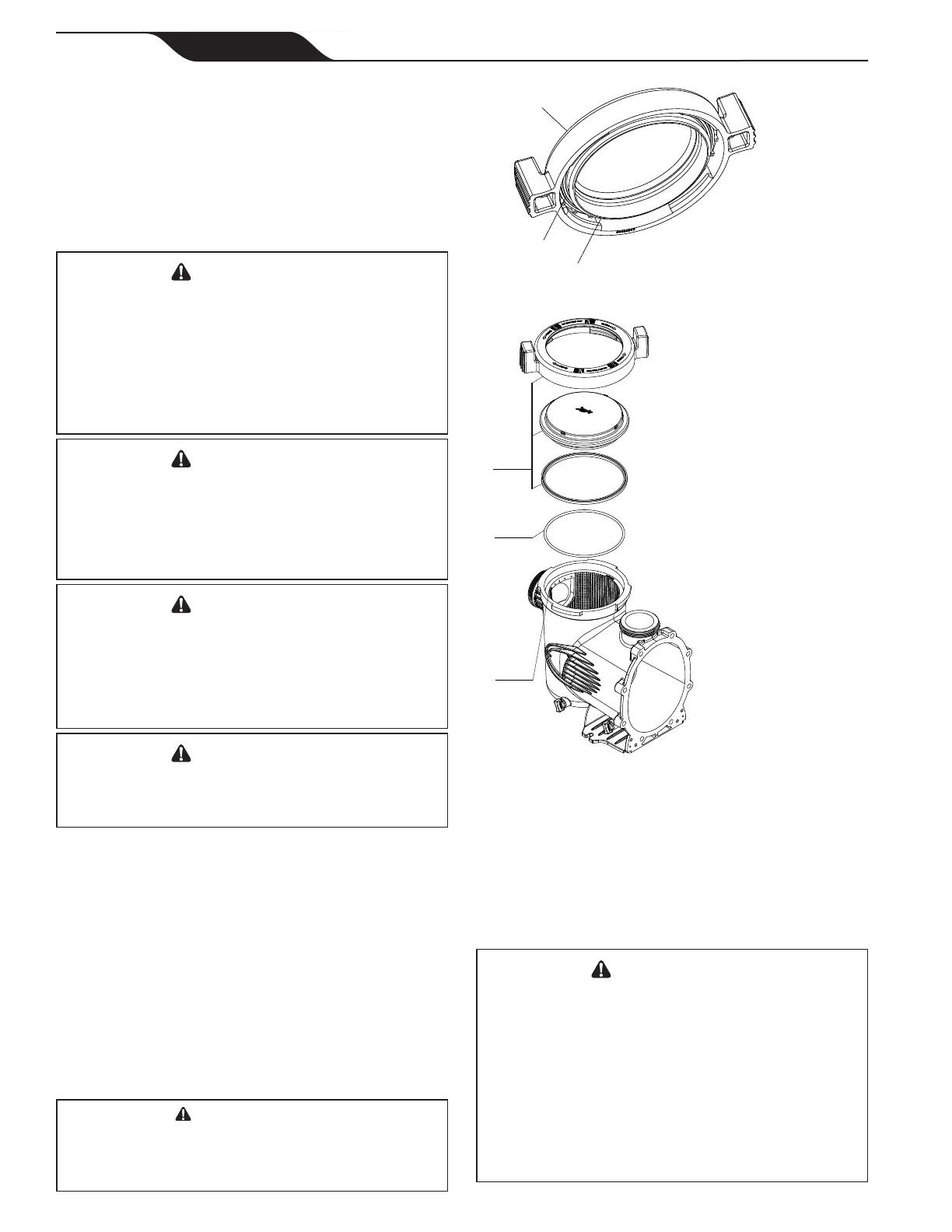

FMA58D
Joint torique test
de pression bleu
Joint
Couvercle avec
anneau de blocage
Figure 12. Joint torique test de pression bleu
Couvercle
avec joint et
bague de
verrouillage
Joint torique
test de
pression
bleu
Panier pour
débris de
pompe
(intérieur de
la pompe)
(Remarque :
Mettre au
rebut une
fois que le
test de
pression
est
terminé.)
Figure 13. Vue éclatée avec le Joint torique test de
pression bleu (Modèles de pompe VSSHP
uniquement)
3.6.1 Remplacer le joint torique bleu avant
de tester la pression, le cas échéant
1. S’assurer que la pompe est éteinte.
2. S’assurer que le commutateur au coupe-circuit qui
alimente le moteur de la pompe est hors tension.
MISE EN GARDE
RISQUE DE CHOC ÉLECTRIQUE
En raison du risque potentiel d’incendie, d’électrocution ou
de blessures corporelles, les pompes Jandy
®
doivent être
installées conformément au National Electrical Code
®
(NEC
®
),
aux codes électriques et de sécurité locaux, ainsi que selon la
loi Occupational Safety and Health Act (OSHA). Il est possible
de commander des copies du NEC auprès de la National Fire
Protection Association, 1 Batterymarch Park, Quincy, MA 02169,
États-Unis, ou de votre agence d’inspection du gouvernement.
Au Canada, les pompes Jandy doivent être installées
conformément au Code canadien de l’électricité (CCE).
