Página 62
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Sección 2. Descripción general
2.1 Introducción
Las bombas de velocidad variable Jandy
®
pueden funcionar entre 600 RPM y 3450 RPM. Esto le permite seleccionar la
velocidad más adecuada para su aplicación. Las bombas son compatibles con todos los controladores Jandy y con los
sistemas automáticos Zodiac
®
. La bomba es impulsada por un motor conmutado electrónicamente (ECM) de velocidad
variable conectado directamente al rodete de la bomba. El motor hace girar el impulsor, que fuerza el ujo de agua a
través de la bomba. A medida que la velocidad del motor varía, el ujo a través de la bomba también varía. La tasa de ujo
ajustable permite optimizar el ujo durante los diversos requisitos del ciclo de la bomba. Como resultado, la eciencia
energética de la bomba se maximiza, lo que conlleva ahorros en los costos para el propietario de la piscina y ayuda a
conservar el medio ambiente.
Este manual contiene información para la instalación, la operación y el mantenimiento correctos de las bombas de
velocidad variable Jandy. Los procedimientos de este manual se deben seguir exactamente. Para obtener copias adicionales
de este manual, visite el sitio web Jandy.com.
2.2 Dimensiones del producto
NOTA
Al instalar una bomba, deje un mínimo de dos (2) pies (30 cm) de espacio libre por arriba de la bomba para quitar
la canasta del filtro.
G
B
D
C
A
F
E
Borde delantero de la unión a centro
de los orificios para pernos
Orificios para pernos,
centro a centro
N.º de modelo
A
Dimensiones
B
Dimensiones
C
Dimensiones
D
Dimensiones
E
Dimensiones
F
Dimensiones
G
Dimensiones
VSFHP185DV2A 10” 6 1/2" 7 3/4" 12 3/4" 24 1/2" 9 1/2" 9 1/8"
VSFHP270DV2A 10” 6 1/2" 7 3/4" 12 3/4" 24 1/2" 9 1/2" 9 1/8"
VSPHP270DV2A 9 1/8" 9” 8 7/8" 14 1/8" 27 5/8" 11 5/8" 9 1/16"
VSSHP220DV2A 11 5/8" 9” 10 3/8" 15 1/4" 30 1/8" 14” 11 5/8"
VSSHP270DV2A 11 5/8" 9” 10 3/8" 15 1/4" 30 1/8" 14” 11 5/8"

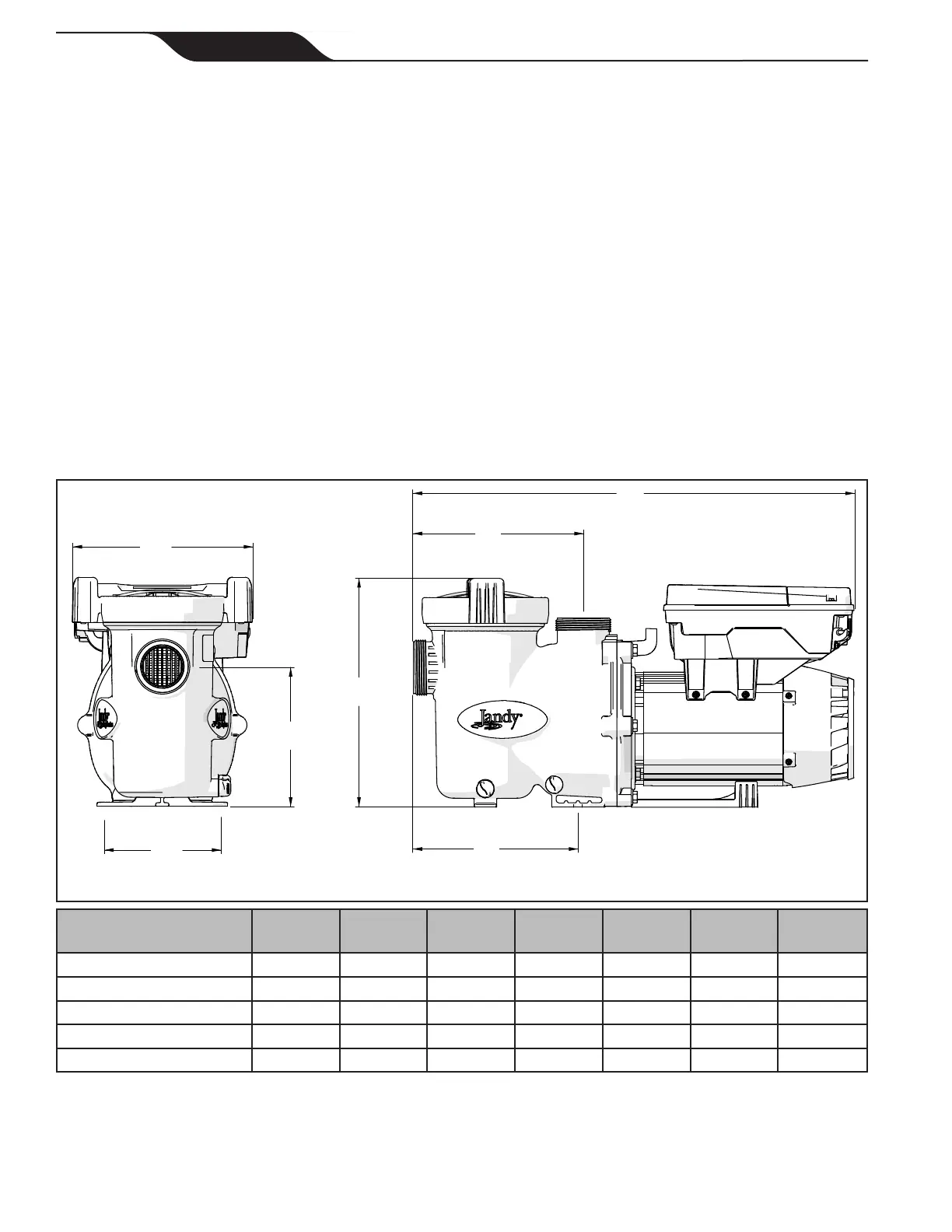

Figura 1. Dimensiones de la bomba de velocidad variable
