FRANÇAIS
Pompes Jandy
®
à vitesse variable
|
Manuel d’installation et de fonctionnement
MISE EN GARDE
RISQUE DE CHOC ÉLECTRIQUE
Éteignez la pompe et le disjoncteur principal du circuit
électrique de la pompe avant de lancer la procédure. Le défaut
de se conformer peut entraîner un risque d’électrocution
entraînant de grave blessure corporelle ou la mort.
3. S’assurer que toutes les valves d’isolation nécessaires
sont fermées pour empêcher l’eau de la piscine
d’atteindre la pompe.
4. En suivant les repères sur l’anneau de blocage, tourner
la bague dans le sens anti-horaire jusqu’à ce que les
repères de démarrage (START) s’alignent avec les ports.
5. Retirer délicatement l’anneau de blocage

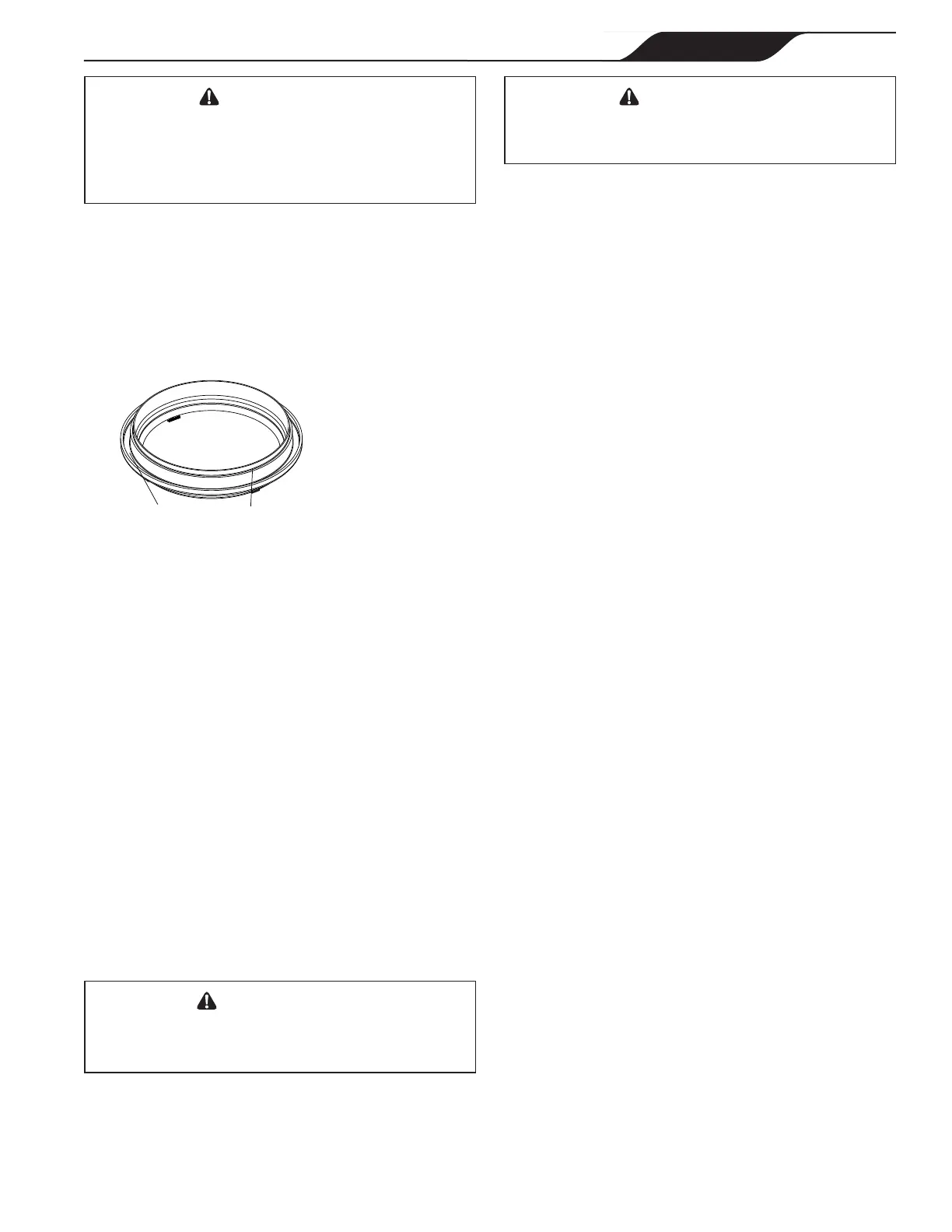

Vue à l’envers afin du
dessous du couvercle
Marche où le joint
torique repose
Rainure où le joint
repose
Figure 14. Installation du Joint torique test de
pression bleu
3.6.2 Remplacer le joint torique bleu
1. Tournez le couvercle à l’envers avec l’anneau de blocage.
2. Placez le joint torique bleu sur la marche située à ¼ po
de la partie inférieure du couvercle. Reportez-vous à
la Figure 14.
3. Assurez-vous que le joint torique est correctement
enclenché.
4. Installez le couvercle en s’assurant que le joint torique
bleu s’enclenche dans le boîtier sans se « plier » ou
« rouler ».
5. Suivez les marquages sur l’anneau de verrouillage,
alignez les repères « START » (démarrer) avec les
orices et tournez dans le sens horaire jusqu’à ce que
les repères « LOCKED » (verrouillé) s’alignent. Ne pas
serrer au-delà du repère « LOCKED » (verrouillé).
Section 4. Fonctionnement
4.1 Mise en route
MISE EN GARDE
Ne jamais utiliser la pompe sans eau. Faire fonctionner la pompe
« à sec » pendant un certain temps peut causer de graves
dommages à la pompe et au moteur et annulera la garantie.
Lors d’une installation de piscine neuve, veiller à ce que
toute la tuyauterie soit libre de débris de construction
et qu’elle ait été adéquatement testée sous pression. La
bonne installation du ltre doit être vériée ainsi que la
xation des connexions et des colliers conformément aux
recommandations du fabricant.
MISE EN GARDE
Pour éviter tout risque de dommages matériels ou de blessures
corporelles, voire la mort, vérifier que l’alimentation est coupée
avant de commencer ces étapes.
4.1.1 Pompe sous le niveau de l’eau
1. Assurez-vous que le couvercle de la pompe est bien
sécurisé en vériant les indicateurs « Verrouillé » sont
alignés avec les orices de la pompe. Serrez à la main
seulement, n’utilisez pas d’outils. Veillez à ce que
toutes les valves soient ouvertes et que les raccords de
la pompe soient serrés.
2. Ouvrez toutes les vannes d’isolement qui pourraient
être en place entre la pompe et le ou les principaux
drains et la ou les crépines de la piscine.
3. Ouvrez la soupape de décharge d’air qui se trouve
sur le ltre. Cela permettra à l’air de s’échapper du
système et de remplir la pompe d’eau avec de l’eau
pour l’amorçage.
4. Rétablissez l’alimentation vers la pompe et démarrez
la pompe.
5. Lorsque l’eau commence à sortir de la soupape de
décharge d’air sur le ltre, fermez la soupape de
décharge d’air.
6. Inspectez le système et an de savoir si une fuite est
présente.
4.1.2 Pompe au-dessus du niveau de l’eau
1. Ouvrez la soupape de décharge d’air qui se trouve sur
le ltre.
2. Retirez le couvercle de la pompe et remplissez le
panier avec de l’eau.
3. Avant de remettre en place le couvercle, vérier qu’il
n’y a pas de débris autour du joint torique dans le
couvercle. Des débris autour du joint torique dans
le couvercle pourraient provoquer une fuite d’air et
rendre dicile l’amorçage de la pompe.
4. Serrez le couvercle de la pompe en vériant les
indicateurs « Verrouillé » sont alignés avec les orices
de la pompe. Serrez à la main seulement, n’utilisez
pas d’outils. Veillez à ce que toutes les valves soient
ouvertes et que les raccords de la pompe soient serrés.
5. Rétablissez l’alimentation vers la pompe et démarrez
la pompe.
6. Une fois que la pompe est amorcée et que l’eau sort
de la soupape de décharge d’air sur le ltre, fermez la
soupape de décharge d’air et inspectez le système an
de savoir si une fuite est présente.
REMARQUE Toutes les pompes dans ce manuel sont
certifiées NSF comme pouvant pomper à une hauteur
de 3 mètres (10 pi) au-dessus du niveau de l’eau de la
piscine, au niveau de la mer. Cependant, pour parvenir
à un meilleur auto-amorçage, installer la pompe aussi
près que possible du niveau de l’eau de la piscine.
Veillez vous reporter aux Recommandations d’installation
à la Section 3.2.3 pour connaître la bonne élévation et
grandeur de tuyau.
Le régime d’amorçage par défaut est de 2 750 tr/min. Il
faudra environ 15 minutes pour amorcer la pompe à ce
régime d’amorçage lorsque la pompe est située à 3 mètres
