Section 7. Spécicationsduproduitetdonnéestechniques
Vue éclatée pour référence générale seulement. Des modèles spéciques peuvent diérer. Veuillez vous reporter aux
coordonnées ci-dessus pour obtenir des informations sur les pièces de rechange de modèles de pompes spéciques.
Pour obtenir une liste complète des pièces de rechange, visitez le site www.jandy.com ou appeler le soutien technique
Zodiac au 1 800 822-7933 ou envoyez un e-mail à l’adresse productsupport@zodiac.com. Au Canada, veuillez appeler le
1 888 647 4004 ou envoyez un courriel à customerservicePSC@zodiac.com.
7.1 Vues éclatées
15
14
13
12
11
7
10
2
1
4
3
6
8
9
5
16
17
18
19
20
13
1 - Moteur, Entraînement
2 - Couvercle d’accès
3 - Joint torique du couvercle d’accès
4 - Capot du ventilateur
5 - Moteur, Matériel
6 - Pied de montage moteur
7 - Matériel de la Plaque arrière
8 - Joint torique de la plaque arrière
9 - Rotor et matériel
10 - Joint torique du diffuseur
11 - Corps de pompe
12 - Bouchons de vidange avec joint torique
13 - About, joint torique et écrou-raccord
14 - Panier ltre pour débris de pompe
15 - Anneau de blocage et joint torique
16 - Diffuseur et matériel
17 - Joint d’étanchéité mécanique
18 - Plaque arrière
19 - Petites base ajustable avec entretoises (Modèles VSFHP
uniquement)
20 - Grande Base ajustable (P# R0546400 en option pour utilisation
avec Modèles VSFHP seulement)

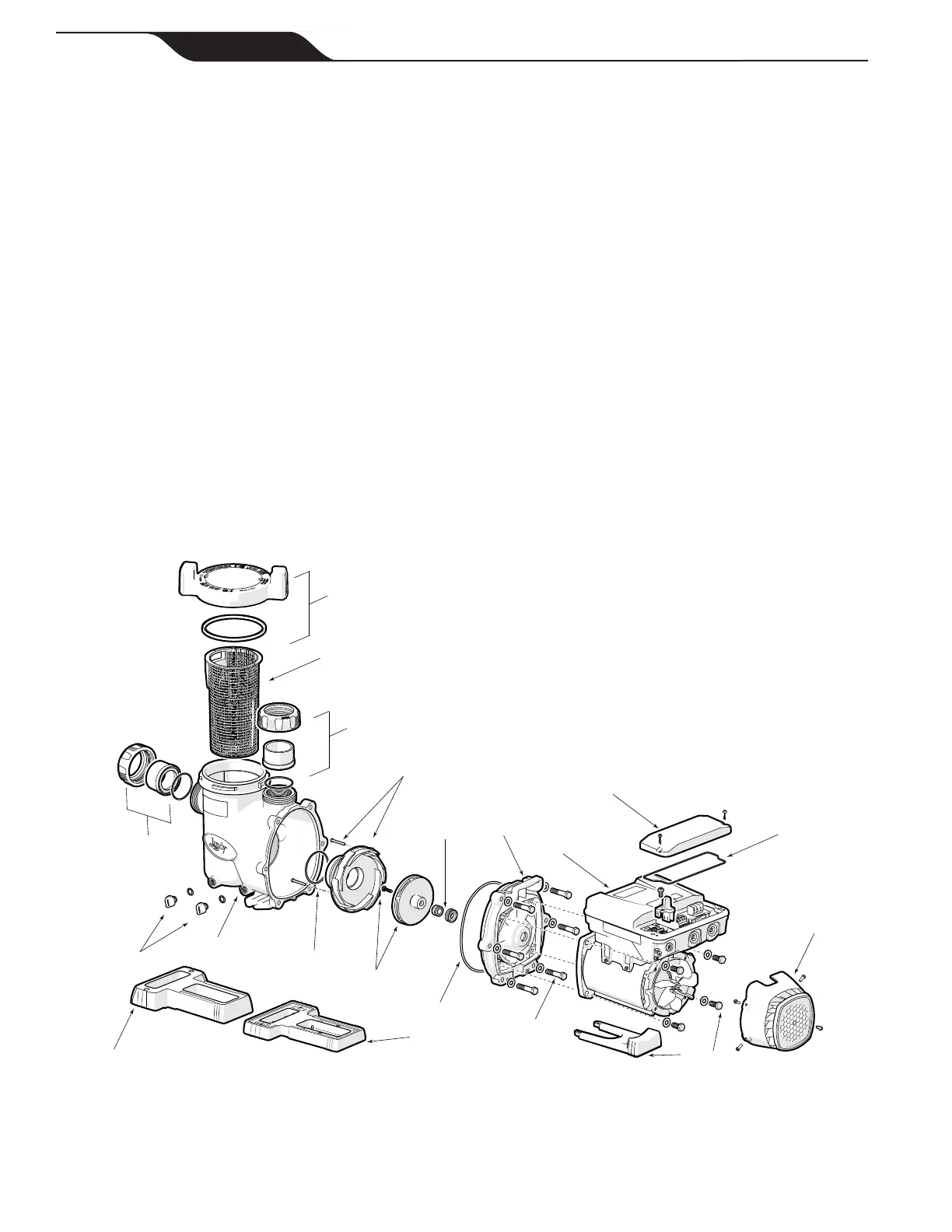

Figure 18. Vue éclatée de la pompe à vitesse variable, modèle DV2A Jandy
