Página 67
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Configuración de la
base
Altura del lado
de succión
Bomba
Altura
1. Bomba sin base
7 3/4” 12 3/4”
2. Bomba con base
8 7/8" 13 7/8”
3. Bomba con base
y distanciadores
9 1/8” 14 1/8”
4. Bomba con base
pequeña y grande
10 3/4” 15 3/4”

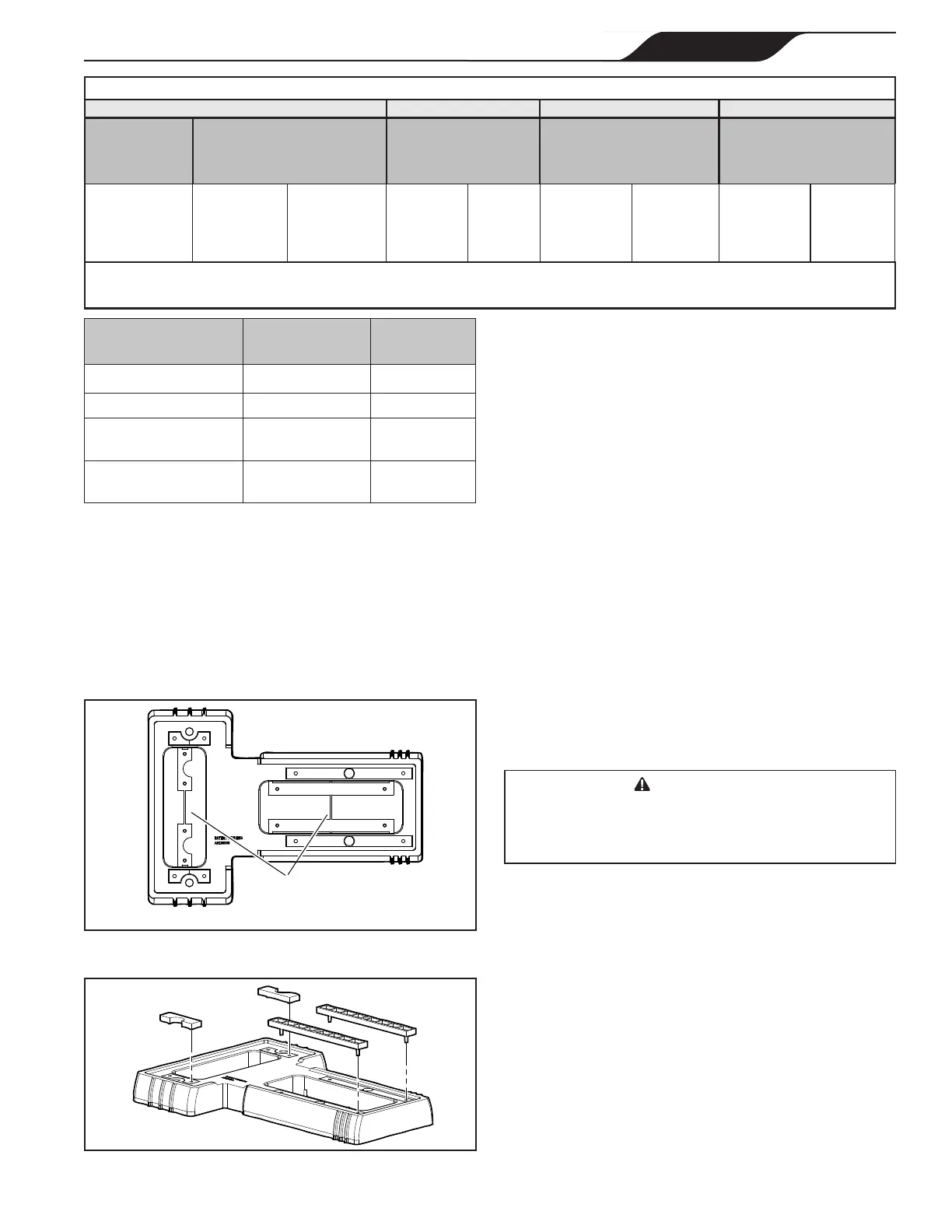

Tabla 2. Dimensiones de la base ajustable
(modelos VS FloPro
TM
únicamente)
1. Con una herramienta manual para cortar, corte las barras
plásticas que conectan los conjuntos superior e inferior
de espaciadores como se muestra en la Figura 6.
2. Empuje los dos distanciadores superiores y los dos
distanciadores inferiores fuera de la base.
3. Alinee los pasadores de los cuatro distanciadores con
los oricios de la base. Presione los distanciadores en
su lugar (Fig. 7).
X
X
Corte los
espaciadores
Figura 6. Corte los conjuntos de espaciadores de
la base
Figura 7. Presione los espaciadores hasta que
queden en su lugar
TAMAÑO DE CABLE MÍNIMO y PROTECCIÓN DE SOBRECORRIENTE MÍNIMA*
Distancia del subpanel 0-50 pies (15 metros) 50-100 pies (15-30 metros) 100-200 pies (30-60 metros)
Modelo de
bomba
Disyuntor de retardo o fusible
de la derivación (amperes)
Clase: CC, G, H, J, K, RK o T
Voltaje Voltaje Voltaje
230 V CA 115 V CA 230 V CA 115 V CA 230 V CA 115 V CA 230 V CA 115 V CA
VSFHP185DV2A
VSFHP270DV2A
VSPHP270DV2A
VSSHP220DV2A
VSSHP270DV2A
15A 20A
14 AWG
(2.1 mm
2
)
12 AWG
(3.3 mm
2
)
12 AWG
(3.3 mm
2
)
10 AWG
(5.3mm
2
)
10 AWG
(5.3mm
2
)
10 AWG
(5.3mm
2
)
*Se supone la existencia de tres (3) conductores de cobre en un tubo aislador enterrado y una pérdida de voltaje máxima del 3 % en el circuito
de la derivación. Deben cumplirse todas las normativas locales y el National Electrical Code
®
(NEC
®
). La tabla muestra el tamaño de cable
mínimo y las recomendaciones sobre el fusible de derivación para una instalación corriente conforme al NEC.
3.3 Instalación eléctrica
3.3.1 Verificaciones de voltaje
El voltaje correcto, según se especica en la chapa con
instrucciones técnicas de la bomba, es necesario para que
haya un desempeño correcto y para que el motor dure
mucho tiempo. Un voltaje incorrecto reducirá la capacidad
de la bomba de desempeñarse correctamente y podría
provocar sobrecalentamientos, acortar la vida útil del motor
y conllevar facturas de luz más elevadas.
El instalador eléctrico tiene la responsabilidad de
proporcionar voltaje operativo a la bomba según la chapa
con instrucciones técnicas velando por que se usen los
tamaños correctos de circuitos y cables para esta aplicación
en especíco.
National Electrical Code
®
(NEC
®
, NFPA-70
®
) requiere
que todos los circuitos de una piscina estén protegidos
con un interruptor por falla a tierra (GFCI). Por lo tanto,
también es responsabilidad del instalador eléctrico asegurar
que el circuito de la bomba cumpla este requisito y todos
los demás requisitos aplicables del National Electrical
Code (NEC) y de cualquier otra normativa de instalación
aplicable.
PRECAUCIÓN
Si no se proporciona el voltaje de la chapa con
instrucciones técnicas (+/– 10 %) durante la operación, el
motor se sobrecalentará y se anulará la garantía.
3.3.2 Conexión y puesta a tierra
Además de la conexión a tierra adecuada, según se describe
en la sección Cableado eléctrico, y en conformidad con
los requisitos de National Electrical Code (NEC) o, en
Canadá, el Código Eléctrico Canadiense (CEC), debe haber
una conexión equipotencial entre el motor de la bomba y
todas las piezas metálicas de la estructura de la piscina,
del hidromasaje o del jacuzzi y todos los componentes
y equipos eléctricos relacionados con el sistema de
circulación de agua de la piscina/del hidromasaje. La
conexión equipotencial debe llevarse a cabo con un
conductor de cobre macizo n.º 8 AWG o uno más grande.
En Canadá, debe usarse un n.º 6 AWG o uno más grande.
Haga la conexión equipotencial del motor con la terminal
de conexión equipotencial externa proporcionada en el
bastidor del motor. Consulte la Figura 8.
