Página 66
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
ser un drenaje y un succionador, dos drenajes, dos
succionadores o un succionador con un ltro corrector
instalado. Verique las normativas locales para una
instalación correcta.
NOTA Para prevenir el atrapamiento, el sistema debe
construirse para que no pueda operar con la bomba
obteniendo agua de solo un drenaje principal. Debe
haber al menos dos drenajes principales conectados
a la bomba cuando esté en funcionamiento. Sin
embargo, si dos drenajes principales van a una única
tubería de aspiración, dicha tubería de aspiración
puede estar equipada con una válvula que cierre
ambos drenajes principales desde la bomba.
4. La tubería debe tener el soporte adecuado y no debe
forzarse donde experimente un estrés constante.
5. Use siempre válvulas del tamaño correcto. Las
válvulas de cambio y las válvulas esféricas Jandy
típicamente tienen las mejores capacidades de ujo.
6. Utilice la menor cantidad de empalmes posible y
reduzca el uso de tubos acodados de 90 grados. Cada
empalme o distancia de tubo adicional aumenta la
resistencia al ujo, lo que hace que la bomba trabaje
con más esfuerzo.
NOTA Si se requieren más de diez empalmes de
succión, el tamaño del tubo debe aumentar.
7. Cada nueva instalación debe someterse a pruebas de
presión en conformidad con las normativas locales.
3.2.4 Bases ajustables (modelos VS FloPro
TM
únicamente)
Para reemplazar una bomba que ya está por una de
dimensiones diferentes, utilice las bases ajustables para
alinear de manera correcta los puertos de succión y de
descarga con las tuberías que están. La base de VS FloPro
y los distanciadores aumentan la altura total de la bomba
y la altura del puerto lateral de succión de la bomba.
Consulte la Figura 5 y la Tabla 2.
Altura de
la bomba
Altura del
lado de
succión
No se requiere base
Hayward
® Super Pump®
Pentair® SuperFlo®
Sta-Rite® SuperMax®
Base pequeña
Hayward Super II™
Jandy PlusHP by Zodiac
®
Jandy Max HP by Zodiac
Base pequeña + base grande
Sta-Rite Max-E-Pro
®
Sta-Rite Dura-Glas®
Sta-Rite Dura-Glas II
Sta-Rite Max-E-Glas
®
Base pequeña con
espaciadores
Pentair WhisperFlo
®
Sta-Rite Dyna-Glas™
Opcional
(Pedido R0546400)
Figura 5. Conguraciones de la base (modelos VS
FloPro únicamente)
tamaños de los tubos. Para la instalación de equipos
a más de 100 pies (30 m) del agua, el tamaño de tubo
recomendado debe aumentarse al tamaño siguiente.

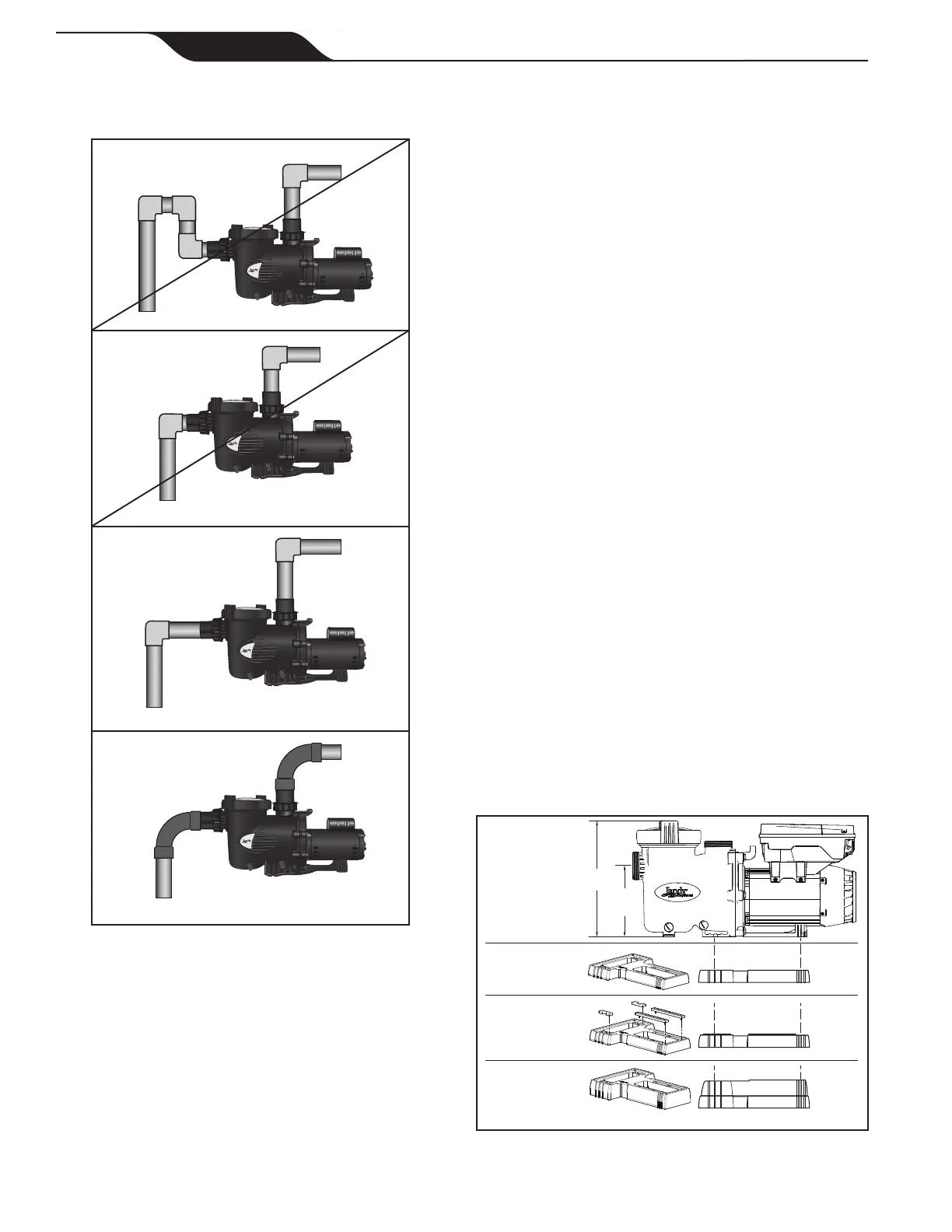

Instalación deficiente
Bloqueo de aire
Tubo acodado de 90 grados
demasiado cerca
Tubo de 4x de
diámetro a la bomba
Instalación deficiente
Instalación correcta
Coloque los tubos acodados de
entrada y salida de forma curva para
lograr una eficiencia máxima
Instalación
excelente
2. Las uniones tanto del puerto de succión como del
puerto de descarga simplican la instalación y la
reparación, a la vez que eliminan la posibilidad de
pérdidas en los adaptadores roscados.
3. La bomba debe conectarse al menos a dos drenajes
principales con balanceo hidráulico para cada tubería
de aspiración de la bomba de la piscina. Cada conjunto
de drenaje (salida de succión) debe proporcionarse
con cubiertas y debe estar incluido o certicado según
la edición publicada más reciente de ANSI
®
/ASME
®
A112.19.8, o su norma sucesora, ANSI/APSP-16.
Los empalmes de succión de los drenajes principales
deben estar al menos a tres pies (1 m) de distancia o
en planos diferentes. Los empalmes de succión pueden
