Page 36
FRANÇAIS
Pompes Jandy
®
à vitesse variable
|
Manuel d’installation et de fonctionnement
DRAINS
PRINCIPAUX
(Prise d’aspiration)
Port d’aspiration du
nettoyeur en option
VALVE DE
DÉRIVATION MANUELLE
APPAREIL DE
CHAUFFAGE
FILTRE
CLAPET ANTI-RETOUR
(Clapet anti-retour recommandé pour les
systèmes installés avec les injecteurs ou
les systèmes de chloration saline
Aquapure®)
POMPE
VALVE 3 VOIES
POUR PISCINE/SPA
DRAIN DE SPA
(Prise d’aspiration)
CRÉPINE
RENVOI DE SPA
RENVOI DE
LA PISCINE
a.
a.
DÉTAIL DE LA
DÉRIVATION MANUELLE:
À UTILISER LORSQUE LE DÉBIT
DE FILTRATION DÉPASSE
125 gal/min POUR LES APPAREILS
DE CHAUFFAGE ZODIAC.
REPORTEZ-VOUS AUX
RECOMMANDATIONS DU
FABRIQUANT SI UNE MARQUE
D’APPAREIL DE CHAUFFAGE
DIFFÉRENTE EST UTILISÉE.

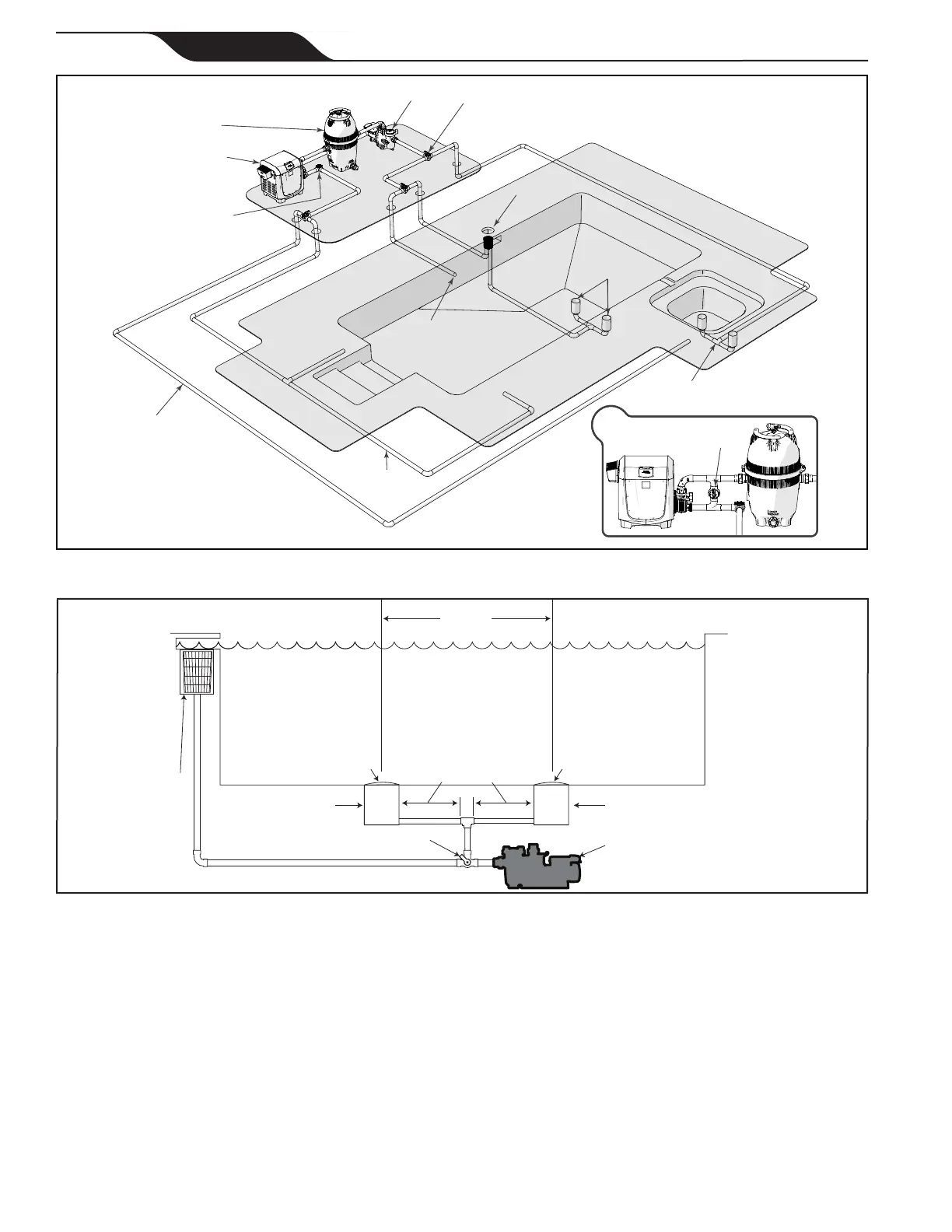

Figure 3. Installation de la tuyauterie typique
Homologuée/certifiée
conformément à la dernière
version publiée par
ANSI/ASME A112.19.8 ou à
sa norme ayant droit,
ANSI/APSP-16. Couvercle
anti-piégeage/Grille ou
raccord d’aspiration,
solidement fixé sur le drain
de vidange principal
Homologuée/certifiée
conformément à la dernière
version publiée par
ANSI
®
/ASME
®
A112.19.8 ou
à sa norme ayant droit,
ANSI/APSP-16.
Couvercle anti-piégeage/
Grille ou raccord d’aspiration,
solidement fixé sur le drain
de vidange principal
Au moins
90 cm (3 pi)
Prise d’aspiration
(drain principal)
Prise d’aspiration
(drain principal)
Valves permises
seulement après le T
Pompe
Aucune valve entre le
T et les drains principaux
Crépine
Figure 4. Nombre de prises d’aspiration par pompe
