Pompes Jandy
®
à vitesse variable
|
Manuel d’installation et de fonctionnement

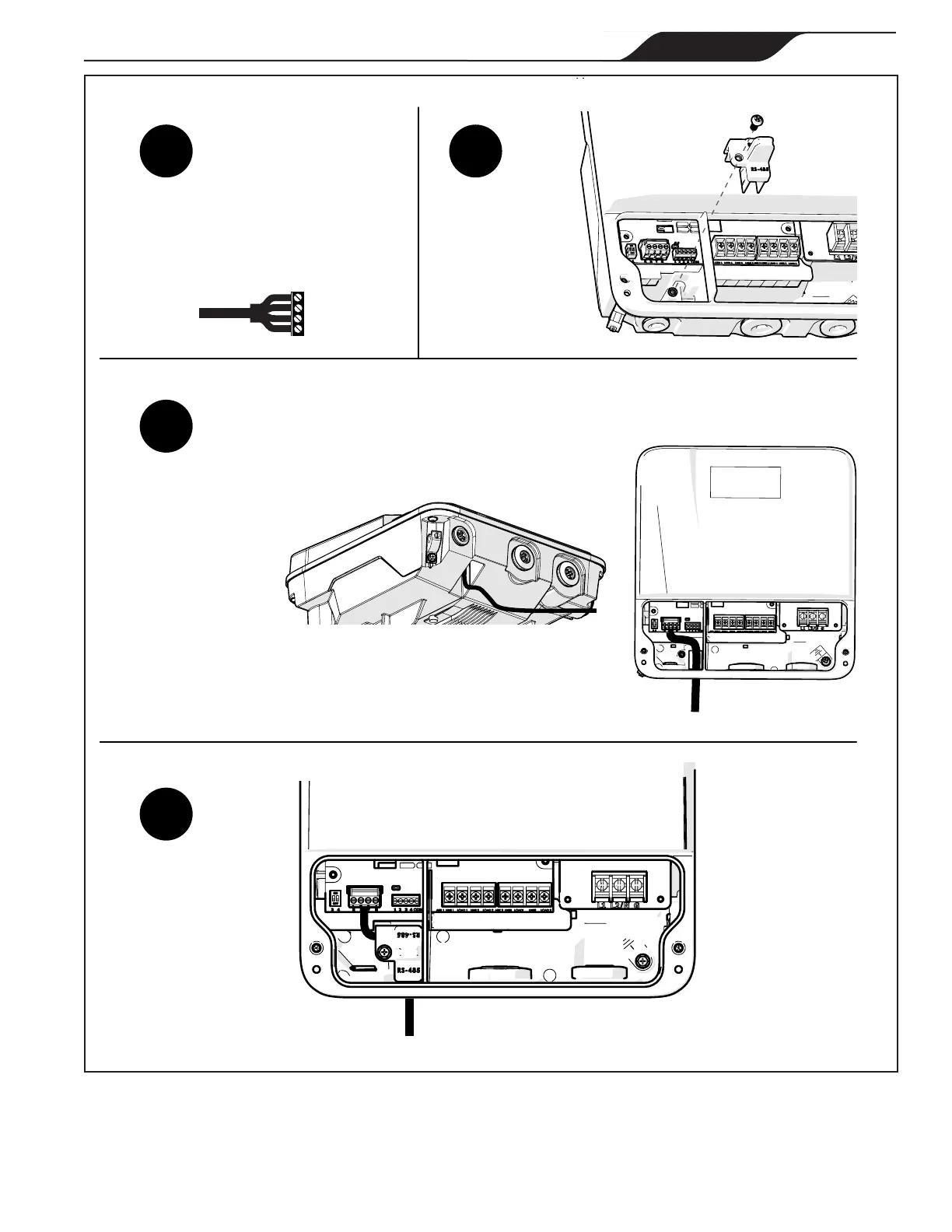

Retirez la vis et le
couvercle du port
de connexion
rapide RS485
Faites passer le
connecteur RS485 et
le câble par le port de
connexion rapide
RS485 et le canal de
décharge de traction.
Connectez le RS485
et fixez le couvercle
du port de connexion
rapide RS485 avec la
vis.
2
3
Reliez le câble au connecteur RS485
dans l’ordre suivant : Rouge(1), Noir(2),
Jaune(3), Vert (4)
1
4
3-JAUNE
2-NOIR
4-VERT
1-ROUGE
Câble RS485 (22 AWG)
Figure 8. Port de connexion rapide RS-485 avec câblage
