Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
DRENAJE
PRINCIPAL
(salida de succión)
Puerto de succión del
limpiador opcional
VÁLVULA DE
DERIVACIÓN MANUAL
CALENTADOR
FILTRO
VÁLVULA DE RETENCIÓN
(válvula de retención recomendada para los
sistemas instalados con alimentadores
erosivo o sistemas de cloración de sal
Aquapure
®
)
BOMBA
VÁLVULA DE 3 VÍAS DE LA
PISCINA/DEL HIDROMASAJE
DRENAJE DEL HIDROMASAJE
(salida de succión)
SUCCIONADOR
RETORNO AL
HIDROMASAJE
VUELTA A LA
PISCINA
a.
a.
DETALLE DE DERIVACIÓN MANUAL:
USAR CUANDO LA TASA DE
FILTRACIÓN SUPERA LOS 125 GPM
PARA CALENTADORES ZODIAC.
CONSULTE LAS RECOMENDACIONES
DEL FABRICANTE SI USA UN CALEN-
TADOR DE OTRA MARCA.

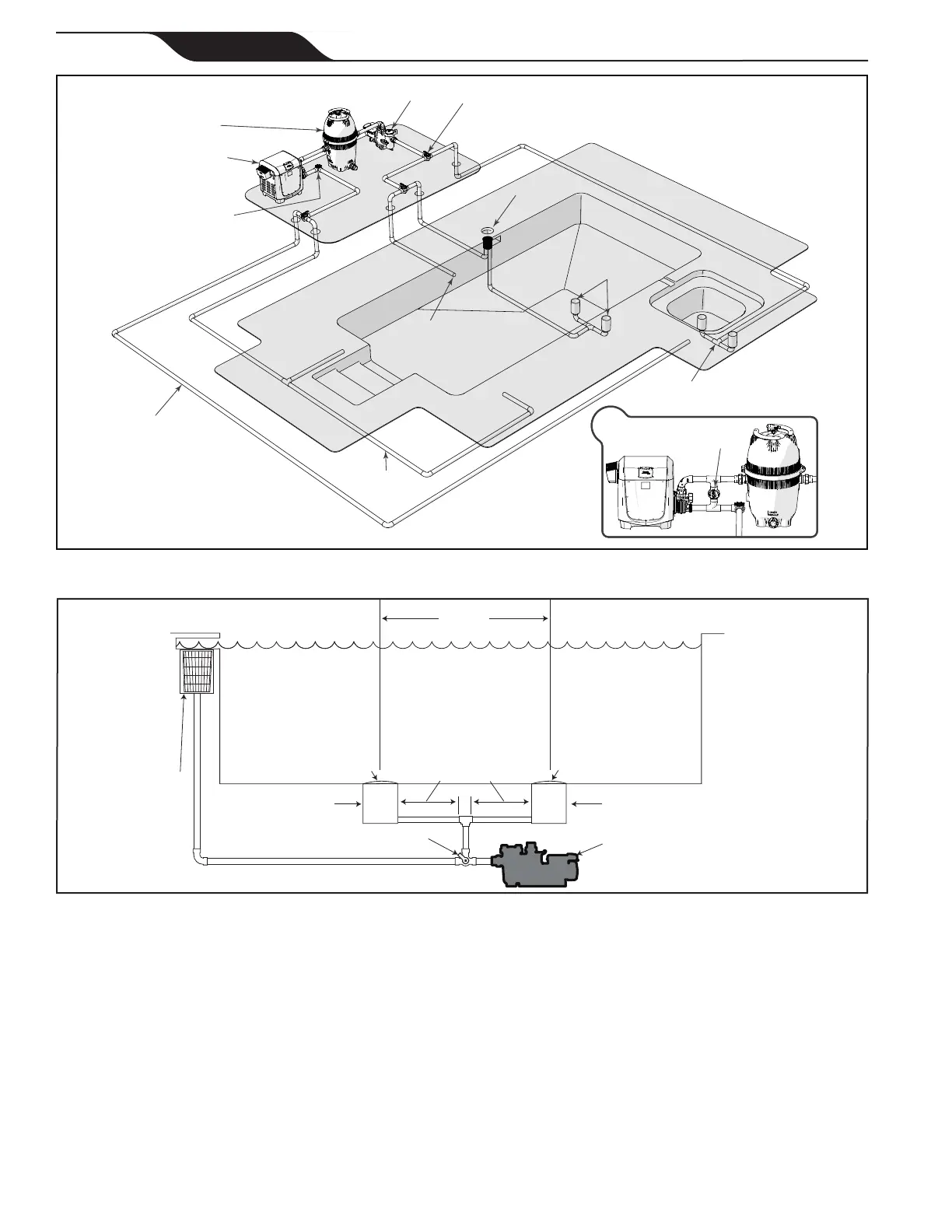

Figura 3. Instalación típica de las tuberías
Incluido/certificado en la
versión publicada más
reciente de ANSI/ASME
A112.19.8 o su norma
sucesora, ANSI/APSP-16.
Cubierta antiatrapamiento/
parrilla o acople de succión,
sujetos de manera segura al
colector de drenaje principal
Incluido/certificado en la
versión publicada más
reciente de ANSI
®
/ASME
®
A112.19.8 o su norma
sucesora, ANSI/APSP-16.
Cubierta antiatrapamiento/
parrilla o empalme de succión,
sujetos de manera segura al
colector de drenaje principal
Al menos
3 pies
Salida de succión
(drenaje principal)
Salida de succión
(drenaje principal)
Válvulas permitidas
solo después de la T
Bomba
Sin válvulas entre la
T y el drenaje principal
Succionador
Figura 4. Cantidad de salidas de succión por bomba
